深入消费级DC——DEC E520数码相机拆解（上）
电脑学堂
现在主流的消费级DC应该是什么样子呢？笔者认为：至少应该有500万以上像素，3倍以上光学变焦，具有自动、光圈优先、快门优先和手动拍摄模式。前不久，笔者以1900元的价格购得的DEC E520就是一款这样的产品。
E520除了具备500万像素、3倍光学变焦之外，还内置了16MB内存，以及具备无限制MPEG-4有声摄录功能。在迪迪的感召下，笔者小心细致地对它进行了完全无损的拆解分析，希望能给大家带来最深刻的认识。

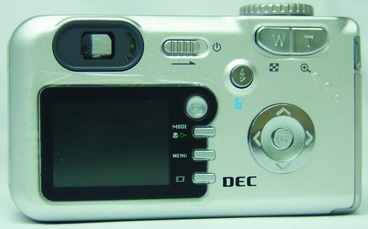

DEC E520就是这样的一款数码相机，从四四方方的外形以及镜头、闪光灯、快门、LCD屏等部件的位置来看，它的确属于一款典型的、中规中矩的消费级DC。

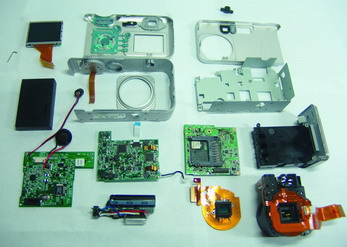

经过半天小心细致的工作，笔者无损地将它拆解到如上图程度，大家能看出图中的CCD吗？
既然E520是典型的消费级DC，无损拆解它的步骤也具有一定的代表性。下面就向大家介绍正确地拆解这类机器的步骤，并在拆解过程中向大家介绍硬件知识。
根据迪迪的经验，拆解小东西比大东西吃力得多。要想不损坏产品，对操作的要求也相当高。大家在拆数码相机、MP3等小产品前，一定要准备好专用的工具，如小型十字螺丝刀、镊子等，工具不齐，切勿动手。
STEP1：

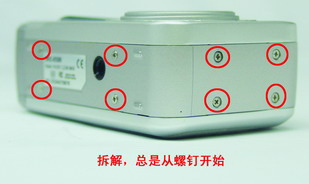

旋出机身四周螺钉。大家在旋出机身螺钉之前，应该仔细观察一下每颗螺钉的位置，特别要注意隐藏在一些盖板和标签下的螺钉（E520在侧面的电池盖板下就有两颗隐藏螺钉）。如果自己认为已经旋出全部螺钉，仍然无法卸下外壳，千万不要用蛮力，应再仔细观察下机器四周，除了隐藏的螺钉外，还要注意一些特殊的卡槽结构（图1）。
STEP2：

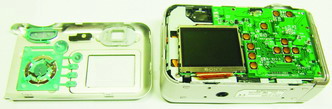

打开机器后盖。可以清晰地看见LCD和第一块电路板，电路板上对应于每个按键位置都布置了弹性金属触点（图2）。
STEP3：
翻开LCD和电路板，可以看见LCD背后的黏性胶垫（用于定位LCD，也起缓冲作用）。相机功能转盘和电路板之间的数据线采用了典型的插槽式连接，这种连接方式也用于相机内多块电路板之间。另外，图中的A和B处也是通过插槽方式进行连接的（图3）。
这步操作不难，唯一须注意的是不要弄断信号线。
STEP4：
拔下信号线，取下LCD,其边框上的“SONY”字样清晰可见（图4）。
STEP5：

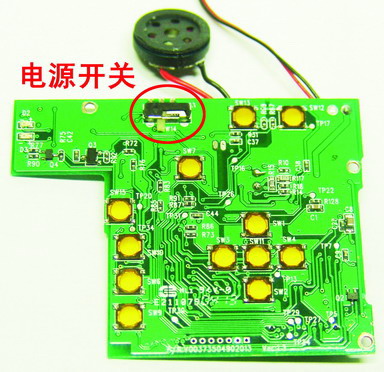

取下相机边框和第一块电路板，可以看到内置扬声器和麦克风。E520的无限制MPEG-4有声摄录功能据此实现（图5）。
STEP6：

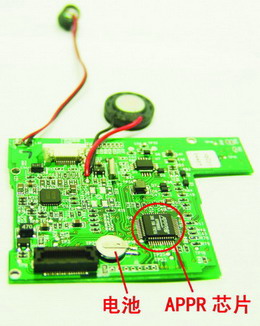

取下电路板，发现上面有纽扣电池，还有一块编号为“APPR0003”的芯片。这应该是一块数/模、模/数转换芯片，把麦克风采集的模拟音频信号转换为数字信号，也把数字音频信号转换成模拟信号通过扬声器输出（图6）。
STEP7：

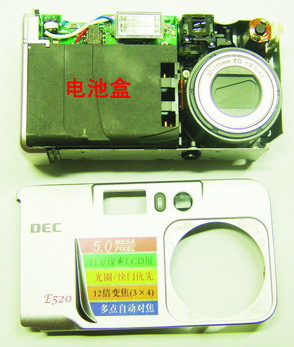

取下相机前面板，可以看到电池盒、镜头、闪光灯、光学取景器等。

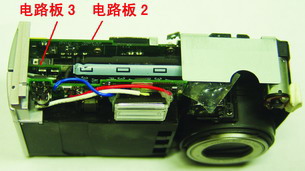

从侧面，可以看见机身中除了闪光灯电路板外，还有两块电路板（图7）。
STEP8：
取下几颗螺钉后，可以轻松地将电路板2和电路板3分离（图8）。
至此，拆解工作已完成了一半。可以看出，数码相机内部器件虽然制造精密、连接紧凑，但也不是像我们想象的那样神秘。
