改造创新声卡——添加数字输入输出
PC·DIY
给声卡加装数字子卡，使输入输出信号数字化，这是Hi-Fi爱好者最常用的手段之一。前不久，笔者为了让现有的创新声卡充分发挥应有的性能，特地在网上邮购了一块黑金Ⅱ代子卡（BlackGold Ⅱ Value Fine声卡所配），让自己的创新声卡实现了数字化输入输出。
黑金Ⅱ代子卡做工很不错, 同轴输入、输出接口均进行了镀金处理，并采用了光纤接口。值得一提的是，它还配备了专用的数字脉冲变压器D4101DA，保证了同轴数字信号输出的质量（图1为黑金Ⅱ代子卡的电路板正面）。纵观其它子卡, 甚至包括创新声卡的原装产品（图2）在内，都因节约成本而省掉了D4101DA这个元件。该子卡价格（含邮费在内）不到50元，性价比很突出。
编注：数字脉冲变压器的作用: 1.防止数字信号通过导线反馈回机内；2.完全隔离内外“地”。
动手前须知
在岛谷公司的网站上，我们可以找到黑金Ⅱ代子卡改接创新系列声卡的说明书（http://www.togotek.com:2000/gb/01/04/000002.htm），遗憾的是，这份说明书写得过于简单，对于硬件不太熟悉的用户来说，“依样画葫芦”的结果往往会导致烧毁声卡、甚至主板的严重后果。究其原因，主要有以下几点：
1.说明书中只是标注了子卡与声卡上+5V、接地及信号输入、输出等相关引脚的连接关系, 但并未提及其它引脚应如何处理。
2.由于子卡附带的26针数据线已采取了防呆设计（19、20脚被封闭），无法插到创新声卡的扩展端插针上, 所以必须寻找替代物。若用单根引线（须用四条）连接相关引脚，则不会出现问题，但如果利用40针IDE数据线进行连接，稍不注意就可能使+5V引脚、信号引脚及接地之间产生短路。
3.即使改造成功，在连接声卡和子卡时, 也很容易因为数据线方向接反使+5V引脚与接地之间发生短路, 一旦接反，则创新声卡扩展端插针的第2脚（接+5V）与黑金子卡扩展端插针的第26脚（接地）相连发生短路！
我们的改造需要准备以下工具和材料：普通40针IDE数据线一根、热缩管一小段（电子城有售）、牙签两根、电烙铁一把，以及红色油性笔一支。
改造过程

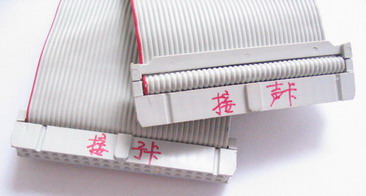

步骤1：对40针IDE数据线进行排序：红线为第1线，旁边依次为2、3、4、5……，直至40线。用油性笔给数据线两端的接头加上标注，分别接声卡和子卡（图3）。
步骤2：将IDE数据线上除第3、5线外的其余连线全部断开, 注意应分多处和交错断开, 不要在同一处划断，以免破坏IDE线强度。之所以保留3、5线，是因为这两根线和声卡扩展端插针及子卡扩展端插针的定义相同，都是接地。
步骤3：接下来连接声卡和子卡的相关引脚，具体连接关系如下:
+5V:用IDE数据线接声卡端的1脚与接子卡端的25脚相连；
数字信号输入:用IDE线接声卡端的15脚与接子卡端的12脚相连；
数字信号输出:用IDE线接声卡端的17脚与接子卡端的6脚相连。
说明：图4和图5分别是创新声卡和黑金子卡扩展端插针的引脚排序图，由图可见，两卡的扩展插针都为两行：上边一行是偶数行，对创新声卡而言，由左至右分别是2,4,6……40脚，对黑金子卡而言，由左至右分别是2,4,6……26脚；下边一行是奇数行，对创新声卡而言，标有1的是1脚，其余各脚分别是3,5,7……49脚，对黑金子卡而言，标有CN1的是1脚，其余各脚分别是3，5，7，……25脚。

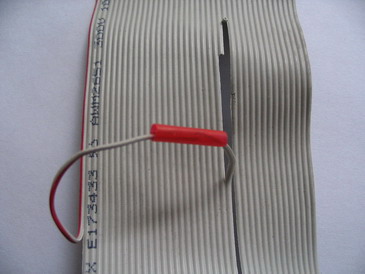

下面以+5V引脚连接为例，讲一下接线技巧：先在一端连线套入一小段热缩管，然后与应连接的另一端连线绞合，将热缩管移至绞合处，用电烙铁烘烤热缩管使其收缩并紧紧包裹在绞合处（图6），其余接线均依此进行。
步骤4：对40针IDE数据线进行防呆处理。这样做是为了杜绝接反IDE线。方法是：截取两根牙签的尖端，分别插入IDE线接声卡端的29、30脚对应的孔和接子卡端的27、28脚对应的孔（图7）。笔者改造完成后的IDE线如图8所示。

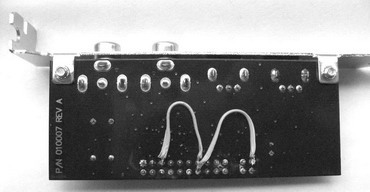

步骤5：根据黑金子卡说明书，将子卡扩展端插针的13脚接+5V，14脚接地。具体做法是用导线将13脚与25脚焊接（+5V），将14脚与5脚焊接（接地），此时子卡上的电子开关选择同轴输入，如将14脚接+5V，13脚接地，则光纤输入有效。焊好后的电路板见图9。
说明：为了避免两个不同数字输入音源的互相干扰，最好只接一个音源。

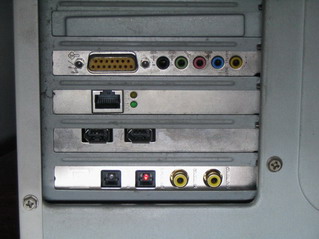

步骤6：将子卡扩展端插针的19脚接+5V，可使光纤和同轴数字输出同时有效。既可以在电路板上将19脚与25脚焊接，也可以直接将IDE线接声卡端的1脚与接子卡端的19脚相连，笔者采用的是后者。图10为改造后的子卡装入机箱的外观图。
写在最后
以上方法并不复杂, 只要胆大心细即可成功，改造后的子卡可用于以下声卡：Sound Blaster Live!标准版/豪华版/白金版/数码版、Sound Blaster Live!5.1系列（SB0200和SB0220版除外）、Sound Blaster Live! MP3+/Game/1024，以及Sound Blaster Audigy 全系列。
朋友们，如果你正在使用上述创新声卡中的某一款，就赶快行动吧！
