将XBOX面板插座改成USB接口
数字多媒体
最近想在XBOX上安装Linux，可是如何接键盘、鼠标成了头痛的问题。国外倒是有专门的转换接口卖，但是将近30美元的价格实在不能接受。上网找来相关资料，发现XBOX面板上的4个手柄插座本质上就是USB接口，只不过比标准的USB口多出一个给手柄振动供电的针脚。对于键盘和鼠标这些无须振动的输入设备，不用接那根线就行了。
XBOX主板上的插座如图1：

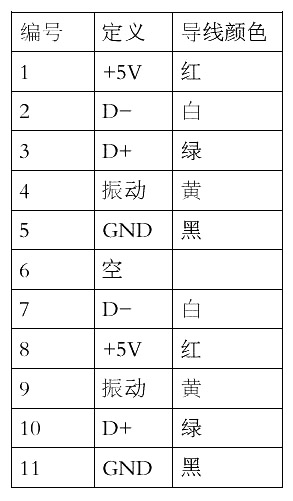

对应的针脚定义（见表）：
改装所需：USB扩展挡板×1（有2个USB插座）、间距2mm的双排插座×1（电子城卖接插件的柜台一般都有的）以及工具若干。
USB规范（版本1.1，下载地址：http://www.flickercontrol.com/files/usb11.pdf）第91页对导线颜色定义为：红（+5V）、黑（GND）、绿（D+）、白（D－）。一般正规厂家生产的USB线缆，都能够遵守规范中的定义。但是笔者就曾发现有的电缆的颜色对应关系错误，甚至有的使用了红黑绿白以外的颜色的导线，所以在制作前一定要用万能表验证，USB扩展挡板中导线是否符合规范的要求，否则错误的颜色对应可能导致硬件烧毁。切记！

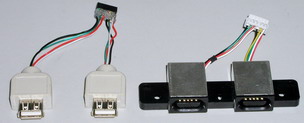

弄清前面的针脚定义，实际改装就不难了：分别拆下USB扩展挡板上的两个插座，修整外形以便固定在XBOX手柄插座的槽位内。从双排插座上截取6段，最后的孔里塞上导线皮（防止反插），每根导线对应焊好，最后用热熔胶固定。制作完成的样子（图2）：

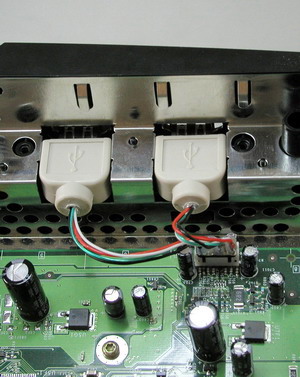

XBOX手柄插座分为两组，3、4那组由于靠近电源，空间小不好改造，所以建议大家在1、2那组上动手。装到XBOX上是这个效果（图3）。
