轻松实现CAD图纸的安全管理及快速检索
CAD社区
随着电子图纸数量的增多，如何对它们进行完善的安全权限管理及快速检索也日益成为众多企业必须尽快解决的问题。近来笔者在网上发现了一个共享软件XRPDM V5.0，它虽然只有8MB左右，但功能很完善。利用它提供的“图纸管理”及相应的辅助工具即可快速、有效地解决上述两个问题。
图纸批量入库
成功安装及配置XRPDM V5.0后，发现该系统是基于SQL Server数据库编制而成，利用数据库的分布处理功能实现了电子图纸的集中存储，即通常意义上的图库管理。它对图纸的安全管理及检索是分别通过“图纸入库”及“图纸出库”来实现的。

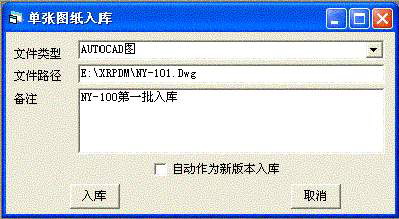

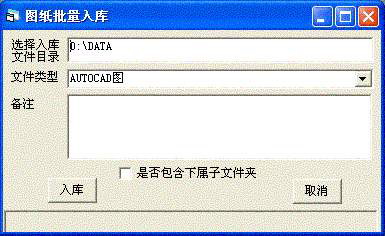

点击菜单“零件管理”，发现该系统共提供了两种图纸入库方式：批量入库及单张入库。相应的操作界面分别如图1、图2所示。
初次使用，尚不太明白两种入库方式的区别，后经查看随系统安装的帮助文件发现：所谓“批量入库”即在选定欲入库的文件夹名称后可一次性入库多张图纸（可视情况需要决定是否包含下属子文件夹），主要用于已有老产品的图纸入库；而“单张入库”则是入库单张图纸，主要用于新产品研发阶段的图纸入库。
图纸的安全管理
从上述界面还可看出，该系统在入库过程中支持“版本管理”功能，以便于对图纸的设计过程进行追溯。

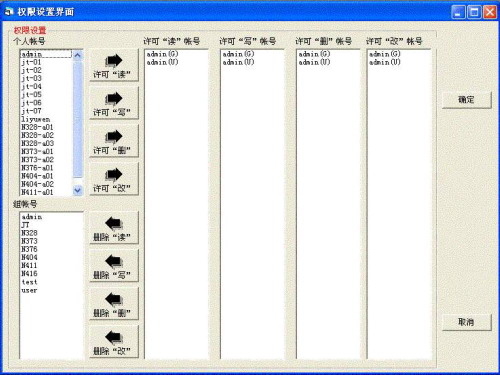

图纸入库完成后，即可由系统管理员或相应的产品主管人员通过菜单“工具/更改已入库项目权限”实现图纸的权限分配及变更，已便于图纸的安全管理，其操作界面如图3所示。
快速检索图纸

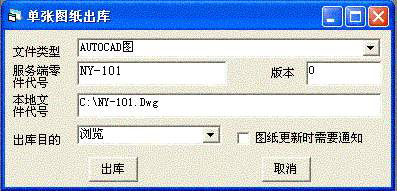

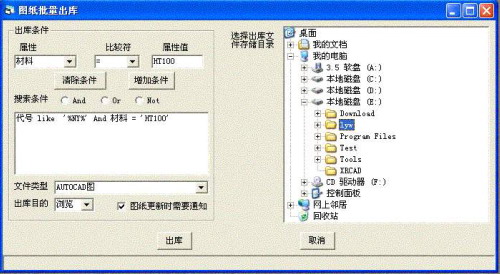

图纸成功入库后，即可利用菜单“零件管理”中的“出库”功能对它进行快速检索以便实现浏览及修改操作（当然，完成此操作时需要登录账户具有相应的出库权限）。与入库方式相对应，出库方式也分为“批量出库”及“单张出库”两种方式。其操作界面分别如图4、图5所示：
其中，“批量出库”适用于一次性对多张已入库的图纸进行出库工作（出库条件可由用户自己进行定义，既可以是简单的单一条件，也可以是复杂的组合条件）；而“单张出库”则是对特定代号的单张图纸进行出库操作。
XRPDM V5.0可稳定运行在Windows 9x/NT/2000/XP平台上。该软件属共享软件，下载地址为：http://xrsoft.nease.net/PDM/XRPDM.rar 。
