精英PF88 Extreme主板

新体验

2005年5月9日

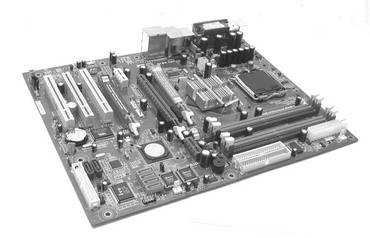

精英(ECS)的PF88 Extreme是一块采用SiS芯片组的主板，它采用SiS656北桥+SiS965南桥芯片的搭配，支持LGA775接口的Intel处理器。

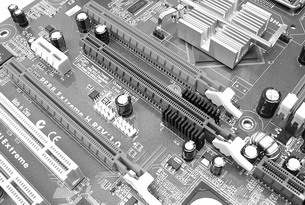

这块主板的最大特色是可以接一块转接卡，实现对Socket 939接口AMD处理器的支持。图中是转接卡的插槽。大家还可以观察到，PF88 Extreme带有两根PCI-E×16插槽，能够支持双显卡。

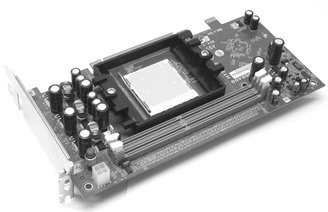

这就是转接卡。大家可以看到，它带有Socket939接口，同时，旁边还有供电单元。这块转接卡上有两根DDR内存插槽，支持双通道DDR400内存。

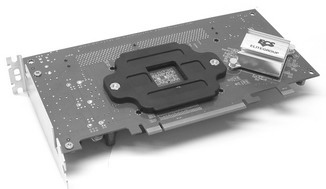

在转接卡背面，我们可以看到一颗独立的北桥——SiS756（主板上的SiS965南桥是共用的）。

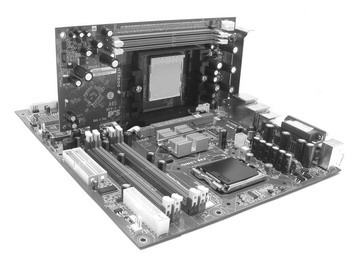

接上转接卡后的效果图

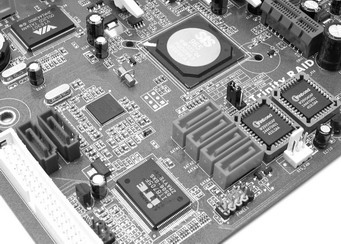

除了可以支持两种处理器外，这块主板其他的功能也非常强大。从这张图中我们可以看到双CMOS芯片。而且，它还板载了VT6307 IEEE1394控制芯片。而Silicon Image的Sil3132更是为我们提供了两个SATA2接口，支持RAID 0、1。另外，南桥SiS965也为我们提供了4个SATA接口。

PF88 Extreme主板上有两组DDR2内存插槽，支持DDR2 667/533。另外，该主板还带有两个IDE接口，可以连接4个DMA133设备。

PF88 Extreme还板载了Marvell的千兆网卡和ALC850 8声道声卡。

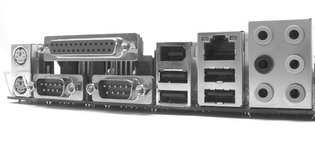

PF88 Extreme的接口
