CAD大考场（16）

CAD社区

2005年4月25日

怎样方便地删除大量的点和其它元素？

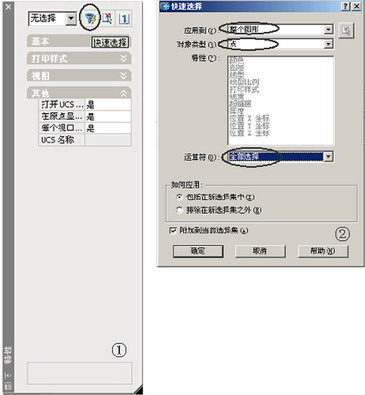

点击“特性”（快捷键“Ctrl+1”）弹出特性对话框，点选左上角“快速选择”按钮（图1），并弹出快速选择对话框，依次点选“整个图形→ 点→全部选择→确定”（图2），即可以将整个图形中的所有点选中；按“Delete”删除即可。

在AutoCAD中可以利用“特性”工具对所有含同一特性的图元进行统一选择操作，如颜色、图层、线型、线宽、文字样式、标注样式等。我想你一定会在实践中发现它的优点和给我们带来的方便。

（肖波）

如何使用当前图形中的标注样式？

CAD中存在标注样式的导入、导出功能，可以用标注样式的导入、导出功能实现在新建图形中引用当前图形中的标注样式，以AutoCAD R14为例。

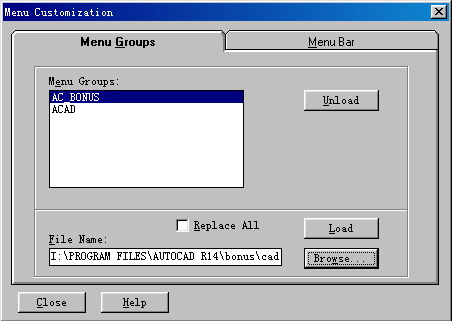

AutoCAD R14中有一个“AutoCAD Bonus Tools”工具，要使用此工具CAD必须完全安装并需要加载Bonus菜单，若没加载可在命令行中输入“menuload”命令，点击出现的对话框的“Browse…”，如图：

选择“H:\PROGRAM FILES\AUTOCAD R14\bonus\cadtools\ac_bonus.mnc”，其中H:\PROGRAM FILES\AUTOCAD R14为CAD R14的安装路径，点击“Load”、“Close”按钮，菜单条中出现“Bonus”菜单，先在旧图中选择“Bonus→Tools→Dimstyle Exports…”，出现输出对话框，将标注样式输出为“dim”后缀的文件，再打开新图，选择“Bonus→Tools→Dimstyle Import…”，在出现输入对话框中选定刚输出的“dim”后缀文件，在Import Options中选择“Overwrite Existing Style”，点“OK”即可。

在CAD2000中对应工具在AutoCAD Express Tools中，其加载方法为在命令行中输入“expresstools”，菜单条中出现Express菜单，在“Express→Dimension”子菜单中有对应的“Dimstyle Export…”和“Dimstyle Import…”命令。

（吴守亮）
