活用块属性输入带圈数字
CAD社区
在12期CAD大考场中刊登《AutoCAD中如何输入带圈的数字》后，许多读者对AutoCAD中输入带圈数字有许多新的用法。例如在文本编辑状态下可以使用输入法中的软键盘输入。但有时需要在图形（如桩点图）中插入，而且数字值可能超过10，考虑到用输入法中的软键盘输入只能解决10以内的数字，可以用定义块属性的方式来输入数字。下面将山东孙锦良的一种比较好的方法介绍给大家：
1.首先运行“circle”命令绘制一个合适半径的圆，如r=5；
2.运行“attdef”，即定义属性命令，弹出属性定义对话框；
3.在属性选项标记栏中输入“数字”；提示栏输入“输入数字”；值一栏可不输入。

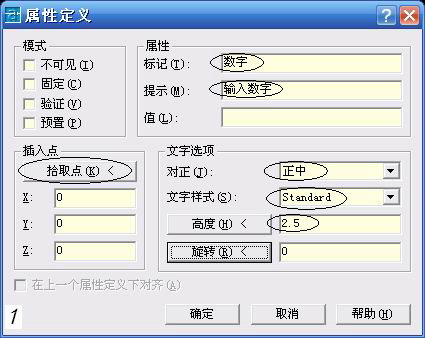

4.在文字选项中：对正选择“正中”；文字样式选择合适样式，如“standard”（样式可定义中文字体）；高度可以选择“2.5”；旋转可保持0度（图1）。
5.点击插入点下的“拾取点”按钮，选择圆的圆心后确定。这样在圆的圆心位置就为圆定义了一个关联属性（图2）。
6.运行“block”命令，选择圆及其关联属性作为块的组成对象并定义为块，如“SZ”。块的基点最好拾取圆的圆心。如果经常使用，还可运用wblock命令将“SZ”块定义为块文件，以方便在其它文件中引用；
7.当需要输入带圈的数字时，运行insert命令，选择块“SZ”，选择合适的插入点，根据命令行的提示输入所需数字即可（图3）。
如果读者朋友希望更进一步了解块属性定义功能，可以参考一下有关的书籍。充分运用该功能，可以使我们在绘图过程中省时省力。
