硬件童话——内存的故事(下)

电脑学堂

在上一期中,大家已经认识了我的起居室,也跟内存我有了初步的接触。今天,大家可以跟我们家族中的几大成员一一见面,同时还可以了解在我们家族中,谁的本事最大……

虽然我们内存家族的老祖宗都是“RAM”,也就是“随机存储器”。但随着时间的流逝,在PC这个舞台上,我们家族主要有三个成员,也就是“老大”SDRAM、“老二”DDR SDRAM、“老三”DDR2 SDRAM。

一 内存家族成员

1.已经退休的SDRAM

“老大”SDRAM出生于1996年,它的正式英文名字是“Synchronous Dynamic Random-Access Memory”,简称“SDRAM”。如果翻译成中文,就是“同步动态随机存储器”。

小知识:

所谓“同步”,是指这种存储器能够与系统总线以相同的频率同步工作,比如说当CPU的外频是100MHz,SDRAM便能以100MHz的速度跟上CPU的节奏进行“同步”工作。实际上从SDRAM开始,后面出现的DDR SDRAM、DDR2 SDRAM也都是“同步动态随机存储器”,只不过它们比老大哥SDRAM要更加聪明、能干一些罢了。

SDRAM的本事大小,与CPU这位上司有很大关系:当CPU的外频只有66MHz时,此时SDRAM的工作频率便是66MHz。后来,CPU的外频全部提升到了100MHz,为了能跟上CPU的步伐,此时SDRAM也通过自身努力,可以与CPU一样,工作在100MHz状态下。为了表彰SDRAM的这次巨大进步,Intel联合几个厂商,给可以工作在100MHz状态下的SDRAM颁布了“PC100”的称号。

后来,CPU这位上司的外频又提升到了133MHz,为了不拖CPU的后腿,SDRAM也开始工作在133MHz上,以便保持与CPU“同步”。这种可以工作在133MHz的SDRAM,获得了“PC133”的荣誉称号。

虽然SDRAM工作非常努力,但毕竟年纪大了。当CPU的能力越来越强时,SDRAM已经心有余而力不足。于是,SDRAM的弟弟——DDR SDRAM开始顶替SDRAM,如今SDRAM过着自己的退休生活。

2.正当壮年的DDR SDRAM

对于我们内存来说,代表我们工作能力的主要指标就是“带宽”,也就是我们这种“中转仓库”的“中传速度”——单位时间内可以传输的最大数据量。可以用一个简短的公式来说明内存带宽的计算方法:

内存带宽=工作频率×位宽

小知识:

带宽的单位是“MB/s”,也就是每秒钟可传输的最大数据量,而位宽是内存总线的宽度(以“bit”表示),而工作频率是指输送数据的频率(以“MHz”表示)。因此,要提高内存性能,要么增加内存的总线位宽,要么提升内存芯片的工作频率,或者同时提升两者。

其实,SDRAM之所以退休,主要原因就是因为它的带宽有限,满足不了新型CPU的带宽需要。DDR SDRAM也就是采用了DDR(Double Data Rate,双数据速度)技术的SDRAM。

为了表彰DDR SDRAM的特殊贡献,在称呼DDR SDRAM时,采用了一套新的称呼:以DDR打头,后面跟随的是该内存相对于SDRAM的工作频率。例如“DDR400”就表示该内存的实际工作频率是200MHz,但因为它具备“DDR”功能,它的性能相当于两根工作在200MHz的SDRAM,因此以“400”来凸显它的能力。除了DDR400外,还有DDR333、DDR266等称呼。

除了用工作频率来称呼DDR SDRAM内存条之外,有时也用带宽值来称呼,例如DDR400的带宽是3200MB/s,于是也用“PC3200”来称呼DDR400内存。同样,DDR333就是“PC2700”,DDR266就是“PC2100”。

3.年轻气盛的DDR2 SDRAM

虽然目前DDR SDRAM的日子表面看很红火,但实际上它的地位已经江河日下——DDR SDRAM的弟弟、DDR2 SDRAM已经开始登上舞台了。

当工作频率相同时,DDR2 SDRAM的带宽是DDR SDRAM的两倍、SDRAM的四倍。

在称呼DDR2 SDRAM时,采用了与DDR SDRAM相同的方法,都是以内存条的工作频率来进行标志的,例如DDR2 400表示该内存的工作频率为400MHz(实际内部存储单元的工作频率为100MHz),DDR2 533表示该内存的工作频率为533MHz(实际内部存储单元的工作频率为133MHz)。

除了用工作频率来标示DDR2 SDRAM内存条之外,有时也用带宽值来标示,例如DDR2 400的内存带宽为3.2GB/s,所以又用PC2-3200来进行标志。DDR2 667内存的带宽为5.3GB/s,所以又可以用PC2-5300来进行标志。

二 成员外貌特征

初步了解了我们内存家族的成员之后,还是来认识一下它们吧。

从外形上看,DDR SDRAM与SDRAM差别并不大,它们具有同样的长度与同样的引脚距离。只不过DDR SDRAM内存采用的是184Pin引脚,金手指中只有一个缺口,而SDRAM内存条是168Pin,金手指中有两个缺口(图1)。

图1 上为DDR SDRAM内存条,下为SDRAM内存条

从外观上来看,DDR2 SDRAM与DDR SDRAM非常相似,两者的长度是一样的,但DDR2 SDRAM使用的是240pin的金手指,而DDR采用的是184Pin的金手指(图2)。

图2 DDR SDRAM与DDR2 SDRAM的外观对比

三 内存技术参数

在碰到内存家族的成员时,如何知道它是什么内存呢?如何判断它的工作能力呢?这些都可以通过技术参数来进行了解。

在所有的正品内存上,一般都有一个标签,也就是我们内存的身份证了。有了这个,大概就可以知道我们的来历了。以图3中这位兄弟为例进行介绍。

图3 一根DDR400内存的标签

1.内存品牌

内存品牌也就是生产该内存条的厂商的名字,例如三星、KingMAX、威刚等等,通过标签上的商标可以看出来。

2.容量

内存条是由一片片内存芯片构成的,一片内存芯片的容量一般只有几MB,而由若干片芯片就能构成一根具备几十或几百MB的内存条了。内存容量反映的就是一根内存条的总容量,也就是“仓库”的“库容”。

3.类型

一般用“DDR”来表示该内存的身份是“DDR SDRAM”,如果是DDR2 SDRAM,往往会出现“DDR2”的字样。

4.频率

这个参数非常关键,它标示的就是当前内存的工作能力了。例如“PC3200”表明这是一根DDR400的内存。

5.延迟时间

标签中的“CL3”表示的是该内存的“延迟时间”。除了这种写法外,还有“CL=2.5”、“CL=3”等等。

延迟时间是内存的一个重要指标,它主要包括CAS延迟时间(CAS Latency、简称CAS或CL)、RAS到CAS的延迟时间(RAS to CAS Delay、简称tRCD)、RAS预充电时间(RAS Precharge Time、简称tRP)、RAS Active Time(内存行地址有效至预充电的最短周期、简称tRAS)等几种,一般来说,延迟时间越短,那么内存的工作速度越快。但在DDR2 SDRAM中,为了保证4路传输的稳定流畅,避开电气干扰与数据冲突,总的CAS延迟时间比同频率的DDR SDRAM要长。

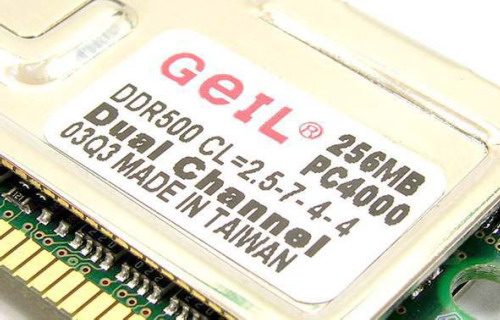

一般来说,内存标签上只会标注CL延迟时间,但也有一些内存的标签,会将其他延迟时间也一一标注在标签上,其排列形式一般是“X-X-X-X”。具体的排列顺序是CAS延迟时间、RAS到CAS的延迟时间、RAS预充电时间、RAS Active Time,也就是“CAS-tRCD-tRP-tRAS”。例如图4这根内存条标签上的“CL=2.5-7-4-4”。

图4 内存条上的延迟时间信息

小知识:

在主板BIOS设置中,可以设置内存的延迟时间。如果把各项内存延迟时间的值手动设置为比较小的数值,那么可以提高内存性能,从而间接提升系统性能,例如将“CAS”设置为“2”。至于tRCD、tRP、tRAS等选项,一般可以使用默认值。需要注意的是,如果内存不能承受设置的延迟时间,那么会导致系统出错,甚至死机。因此在设置时可以反复试验,找到一个既稳定,同时数值也最小的设置方案。

四 双通道内存的带宽

双通道DDR SDRAM、DDR2 SDRAM是目前最火爆的双通道内存技术,它是一种关系到CPU、主板芯片组的技术,与内存自身无关,只要厂商在主板北桥芯片内部或CPU内部整合两个内存控制器,就可以构成双通道内存系统。以“双通道DDR”技术为例,DDR内存的位宽只有64bit,通过两个独立并行工作的内存控制器,可以使普通的DDR内存达到128bit的位宽。因此,如果是DDR400的话,双通道技术可以达到DDR800的效果,它的带宽也就达到了“3200MB/s×2=6400MB/s”。

小知识:

目前很多主板都支持双通道内存技术,不过具体的安装方法则不完全相同。因此在安装双通道内存时,一定要仔细阅读主板说明书,否则很有可能出现问题。对于采用Intel芯片组的主板,一般会采用颜色来标示内存条插槽,如果要用两根内存条组成双通道,则只要将内存插入两根颜色相同的插槽中即可。
