PSP国内首次深度拆解
电脑学堂
PSP是SONY公司2004年12月发布的新一代掌机。PSP具有优秀的图像和音响效果，16：9的屏幕分辨率为480×272，对角线长10.92cm。它的游戏格式为SONY特有的格式，存储介质为SONY专利的UMD（通用媒体光盘），这种光盘的大小和MiniDisc类似，具有1.8GB的容量。PSP内置SONY记忆棒接口和USB 2.0接口，并支持Wi-Fi，板载内存32MB。PSP的控制键和PS2游戏机非常类似，同时可供选择的配件还包括照相机、键盘以及GPS定位系统。
目前，PSP的国内售价已从刚上市的4000元降到了2300元左右，迪迪终于忍不住出手购得一台。由于事先对它有较充分的了解，加之多年的拆机经验，终于横下一条心开始拆解，为读者和我们的会员奉上第一手资料。
拆解：小心谨慎
一台刚刚购入的PSP，真不忍心“下毒手”！
PSP的背面，有“PSP”标志的地方就是UMD光驱位置，拆解须从背后两个螺孔开始！
拆下电池后的仓体内部，可以看到电池说明与质保封条。这时发现液晶屏外框无法取下，不得不撕下质保封条。在标签下面有三个隐藏的螺钉，左端有两个，右边有一个。

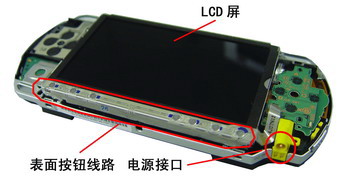

取下关键的这几颗螺丝以后，就可以轻轻地取下液晶屏的外壳，SHARP制造的ASV液晶面板就暴露无遗，两边的电路板也可以触摸得到。

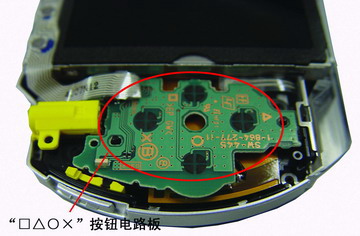

右边的一小块电路板是负责“□△○×”按钮的功能键，注意有两排数据线与之相连。一条（窄的）连接着PSP下部的功能键（如Home、音量、亮度等调节键），另外一条（宽的）连接着PSP的主板。

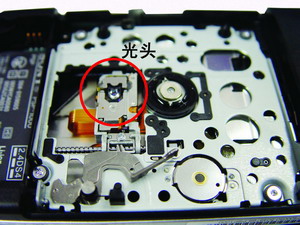

取UMD后盖时一定要注意，因为设计较精细，切不可用蛮力。取下之后，就可以看到一个漂亮的精致的光驱了。往旁边拉动一下光驱的保护壳之后，就能看到UMD光驱的核心——光头了。

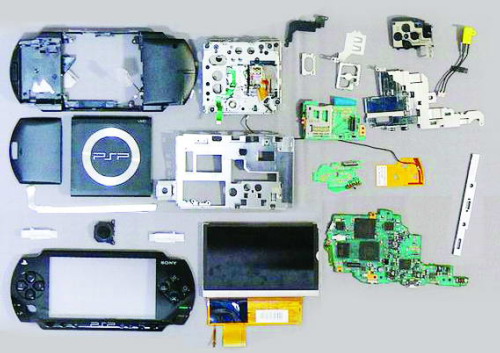

拆解完成后的“全家福”
深度分析：PSP就是电脑

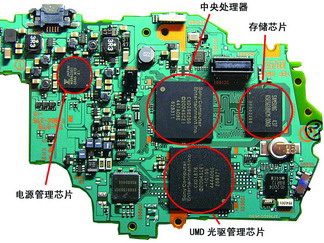

在PSP的主板上，可以看到有4块较明显的芯片，其中2块为SCE自行研发制造的芯片。中间1块CXD2962GG处理器就是PSP的心脏了，这块处理器还嵌入了内存、3D图形处理、H.264 MPEG-4引擎，并且具有重新配置能力。下面一块CXD1876芯片是UMD光驱的管理芯片，它能够将加密的UMD光盘数据解密后送到中央处理器中。右边一块芯片由三星制造，编号为“K5E5658HCM-D060”。根据早前的资料，这块芯片是整合了32MB NAND闪存与32MB DDR333 SDRAM的多芯片内存模块，其中，32MB NAND闪存用于存储PSP的BIOS数据。左边最小的一块芯片是富士通公司的MB44C001，根据它的位置判断，应该是电源管理芯片。

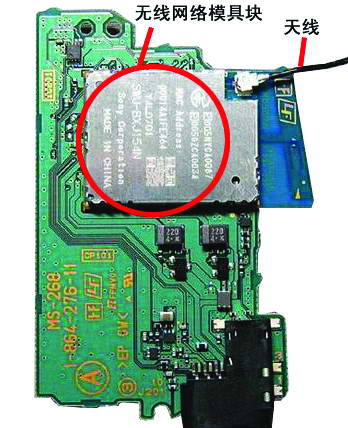

PSP的无线网络模块与MS Duo记忆棒读卡器做在了一块PCB板的两侧，它的无线网络模块上印有“MADE IN CHINA”字样，产地为中国大陆，以双层金属屏蔽来减少干扰。无线网络天线却是由日立公司生产的，这种组合比较奇怪，呵呵。PCB板的另一面是Memory Stick PRO Duo读卡器插槽。
PSP的液晶屏、无线网络模块、内存芯片等都由采购所得，SONY自主知识产权的产品主要在CPU和UMD光驱管理芯片上。从SONY官方公布的资料得知：PSP的处理器采用的是90nm CMOS制造技术，MIPS 32位 R4000核心，其中具有1个SIMD矢量处理引擎（类似于英特尔的SSE），配合处理器的浮点单元，矢量引擎可以达到每秒2.6G个浮点数的计算能力。处理器嵌入了8MB DRAM内存（迪迪估计它用作显存），核心频率333MHz，总线频率最高166MHz（根据负载情况）。处理器工作电压会在0.8V-1.2V之间动态变化以降低功耗，在工作量不大的情况下，处理器会降低非工作单元的功耗；PSP的显卡同样使用了MIPS R4000核心处理器，同样采用90nm制程。
从上面的拆解分析可以看出，虽然PSP是一台掌上游戏机，但它具备了CPU、内存、显卡、光驱、LCD显示屏、无线网络模块、丰富的外部接口，其实它就是一台袖珍电脑。从它的高集成度和精密的零部件设计，迪迪不由得赞叹它的精湛工艺。
