硬盘设置经验谈——正确使用i915系列主板
应用百分百
Intel 915系列主板开始采用全新的ICH6/ICH6R南桥芯片，引入了PCI-Express总线。由于是第一代基于PCI-Express总线的南桥，自然会与以往的产品有很大的不同，最典型的就是传统的IDE接口只剩下1个了，而SATA接口增加到了前所未有的4个。看来Intel是不遗余力地要把整个PC架构的换代完成。我们以基于Intel 925XE/ICH6R芯片组的升技Fatal1ty AA8XE主板为例，结合常见的Award BIOS，看看在采用ICH6/ICH6R的主板上如何正确使用硬盘等相关设备。
一、Award BIOS中的SATA设置
进BIOS的基本设置一看，IDE通道已经变成4个了（图1），这点和ICH5系列就不一样，ICH5系列只有在Enhanced Mode下且不启用RAID功能才会有4个IDE通道。

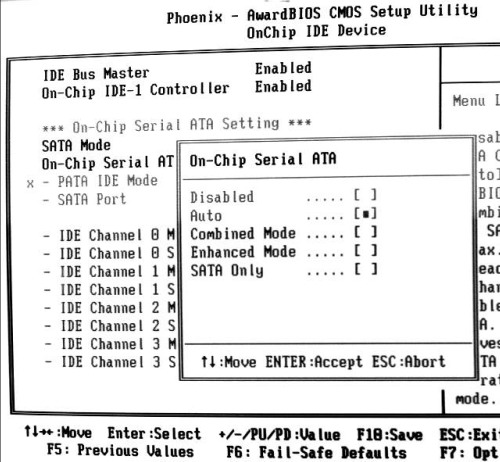

SATA设置还是在Integrated Peripherals（系统周边设置）一项中，下一级菜单可以看到IDE设备的设置项目“OnChip IDE Device”，SATA的模式设置也在其中，有5项基本设置：
Disable、Auto、Enhanced Mode、Combine Mode、SATA Only（图2）
Disable自然是禁用SATA接口，Auto则是由BIOS自动配置，这些选项意思很清楚，就不用再介绍了。其中主要是单独使用PATA设备或SATA和PATA设备混用时（如一个SATA硬盘＋PATA硬盘＋光驱）需要注意接口映射问题，否则这些设备无法正常工作。其中3种模式的映射关系见下面的表格。
和ICH5一样，一般情况下还是建议使用Enhanced模式，BIOS默认一般也是这个模式，但是这个模式和Win98/Me是完全不兼容的，看来很多喜欢Win98的人不得不感慨廉颇老矣。
在Combined模式下只能启用4个设备，和ICH5不同的是会有2个SATA口而不是IDE口被禁用。这个模式主要是为了解决兼容性问题的，实际用到的情况极少。SATA Only则是大势所趋了，不过传统IDE退出市场尚须时日。
ICH6的通道数较多，所以实际的操作比ICH5要方便一点，但是映射方式还是显得比较奇特一些，这恐怕要成为从IDE到SATA过渡时期的特色了，会一直持续到SATA接口将IDE完全淘汰掉。
二、ICH6R的RAID设置

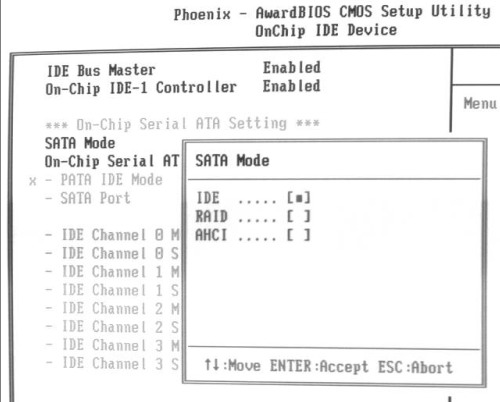

关于ICH6R的RAID功能，也是在“Integrated Peripherals→OnChip IDE Device”中设置（图3），其中ICH6R多了一个AHCI模式。选择该项后能支持硬盘的NCQ工作模式，可以优化硬盘的寻道方式，极大地提高硬盘的寻道速度，目前支持NCQ模式的硬盘已经开始上市了。
无论是RAID模式还是AHCI模式，SATA设置都会自动转换为Enhanced Mode。开启好了以后，同ICH5R一样，系统自检完后会多一个RAID BIOS自检界面，这时按“Ctrl+I”就可以进入RAID BIOS，设置各种RAID功能。但是ICH6R有一点改进，那就是如果SATA接口上没有接硬盘的话，这个RAID BIOS自检界面是无论如何都不会出现的。

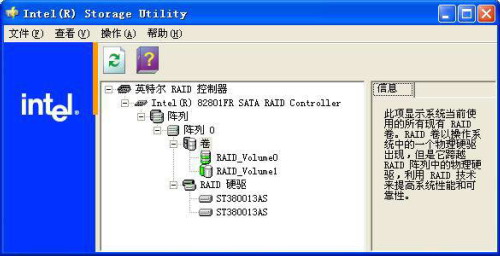

其它的注意事项都和ICH5R差不多，如在安装Windows时需要按F6键，并插入随主板附送的驱动软盘安装RAID驱动程序，这里可以看到RAID模式和AHCI模式分别有自己的驱动程序。系统安装好以后，在Windows设备列表里会多出一个名叫“82801FR”的RAID设备，最新版本的IAA可以管理这个RAID控制器（图4）。
三、小结
如果将市场中集成SATA功能的南桥芯片进行比较，很多人可能会感叹还是Intel技高一筹，SATA设置更完善一些，而VIA和SiS的SATA设置中只有RAID模式。不过我们还是要注意，VIA的下一代南桥VT8251和SiS的下一代南桥SiS965都可以支持4个SATA接口和2个IDE接口，将来在功能设置上必然有改进，因为现在已经进入了一个计算机架构大变革的时代，在新BIOS标准最终确立以前，任何变化都是有可能发生的。
