魔高一丈——再谈“魔冻”主板的改造
PC·DIY
改造过程

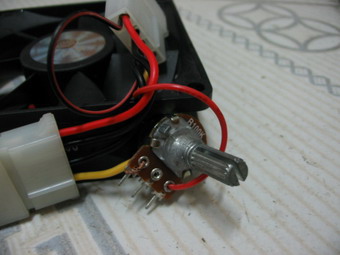

首先要安装提供风源的风扇，笔者使用的是一个标称转速为2600rpm的8025风扇，在将它安装到机箱背板上面之前，最好在其供电线路中串联一个电位器，这样就可以调节风扇的转速（图1）。

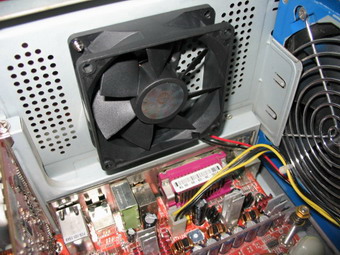

其次，把风扇安装到机箱背板上，在风扇与背板接触的地方可以垫入一些海绵，以减少噪音。注意风扇不要装反了，空气的流动方向一定要向外（图2）。

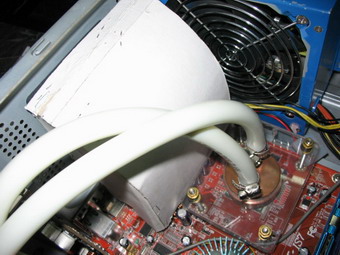

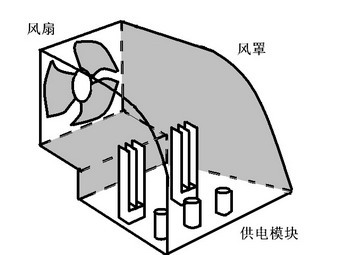

接下来的步骤是最为关键的，就是制作一个导风风罩，笔者依然选择了很容易加工的厚纸板作为原材料。风罩只能有两个口，一个对准风扇，一个对准供电模块。在这里要测量好风扇到供电模块的距离，以便让风罩的两个口都对准相应的部位。对准风扇的那个口的内径要略微小于风扇的外径，这样风罩就可以直接套到风扇上，不必用其它工具加以固定。风罩对准供电模块的那一端距离主板PCB不超过2cm为宜，以达到最好的抽风效果。风罩除了这两个口外其它部位都要做好密封，以防空气漏出，影响散热效果。整体设计图见图3、图4，最后完成图见图5。
当然，如果你有兴趣的话，还可以让风罩更加个性化。
效果测试与总结

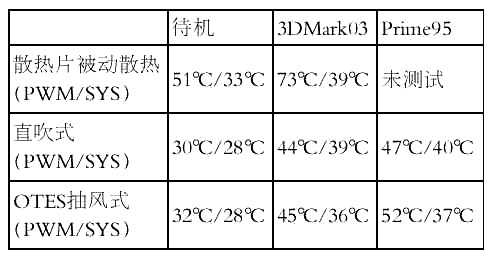

现在笔者已经向大家介绍了两种给主板CPU供电模块散热的方法。那么这两种方法到底哪一种的效果比较好呢？笔者对这两种改造方案进行了效果测试，测试平台依然为P4E 3.2GHz（超频至4.0GHz）、升技IS7-E主板，电源则更换为航嘉磐石400，机箱侧板封闭，室温约20℃。我们可以从升技主板自带的ABIT EQ软件中，查看PWM（脉冲宽度调制）芯片与SYS（系统）两项测试结果，得到主板CPU供电模块和机箱内的温度（见表）。
从表中可见，直吹式给主板CPU供电模块带来的直接散热效果要优于OTES抽风式，但OTES抽风式能有效降低机箱内的温度。从降温效果来看，两种散热方法都要比被动散热要好得多，供电模块采用被动散热时温度高达73℃，这是大家都不愿看到的。因此笔者希望使用高功耗处理器的朋友们多关注一下主板CPU供电模块的散热，毕竟只要花费很小的代价就能让机器更稳定，何乐而不为呢？
