让索尼充电器的“胃口”大起来
菲菲派对

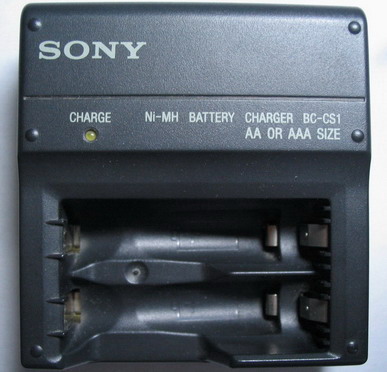

BC-CS1充电器是索尼DSC-P51/P71/U20数码相机的原装附件，市场拥有量相当大，由于它采用了开关电源和控制电路，体积十分小巧（图1）。BC-CS1充电器的参数如下：工作电压100V～240V AC，功耗为2.2W，充电电流为70mA（在充七号电池时）或165mA（在充五号电池时），可以同时为一枚至两枚五号或七号镍氢、镍镉电池充电，充电时间约13个小时。经长时间使用表明，BC-CS1与配套的原厂电池十分相配，能将电池按标称的750mAh（七号电池）/1750mAh(五号电池)容量充满，并且发热量较小。
面对大容量电池，BC-CS1成了“鸡肋”
笔者平时总爱将索尼P71带在身边，用它记录下生活中的点点滴滴。一对原装的1750mAh镍氢电池（五号电池）明显不够用，因而又选购了一对新的2300mAh的五号镍氢电池。本以为新电池的容量大，使用时间应该更长，但试了几次后，发觉与1750mAh的原装电池的使用时间相差无几。
在排除了电池是假货的可能性后，笔者又查阅了P71数码相机的说明书，得知当使用BC-CS1为电池充电时，BC-CS1的充电指示灯点亮，充电开始，13小时后指示灯熄灭，充电完成。如果中途因停电或其他原因中断，充电又要从头开始，重复13小时的周期。因此可以得出结论：由于充电电流和时间已定，在未作改动的前提下，BC-CS1充电器只适合对七号750mAh的电池或五号1750mAh的电池充电！对低于或高于上述容量的电池，要么过充，要么充不“饱”，怪不得说明书上写着“只适合于特定型号的充电电池”啊。
用BC-CS1为更大容量的电池充电时，因为充电电流没变大，并且每次充到13小时就不再充了，造成2300mAh的镍氢电池无法充满，长此以往，因记忆效应还可能使镍氢电池容量降低。
给BC-CS1充电器“把脉”
笔者决定将BC-CS1“开膛破肚”，一来瞧瞧它的内部结构，二来试试在“妙郎中”的调配下，能否让大容量电池对它的“胃口”。
1.应准备的工具
一只普通的万用表（用来测量电阻和电压），一把平口螺丝刀（用来拆充电器后背的螺钉，以及调整可调电阻）。
2.找到调整充电电流的电阻
将BC-CS1拆开后，可以发现，在电路板的正面左边缘有一个阻值为4.7k欧姆的可调电阻（标志是“472”, 在电路板上的标号是RV201，见图2）。经初步分析，该可调电阻与充电电流的大小有关。
3.确定测量点
因为直接测充电电流较复杂且不准确，笔者选择了先测回路中串联电阻两端的电压，再换算成充电电流的方法。以其中一节电池的充电回路为例（另一节电池的充电回路独立且完全相同），在电路板背面找到串联在五号电池充电回路中的两只标志为“1R1”的电阻——R228、R204，如图3，图中白色线所指为万用表两只表笔放置的地方。按照欧姆定律，电阻上通过的电流等于其两端的电压除以电阻阻值，实测R228、R204的阻值之和为2.5欧姆，接上五号电池充电后，两端的电压为0.4V，因此通过的电流为0.16A，即160mA，与充电器标称的165mA的充电电流基本相符。这也说明我们选择的测量点和方法没错。
对充电器进行改造
1.两种改造方法的选择
一是改变定时时间；二是调节充电电流。后者相对简单，笔者选择了它。经实验，RV201顺时针旋转可使充电电流变大，逆时针旋转则使充电电流变小。
2.充电电流大小的确定
充电电流的大小可简单地取电池标称容量的十分之一，如2100mAh的电池，其充电电流取210mA，2300mAh的电池，其充电电流取230mA。
3.将充电电流值转换为可测量的电压值
同样由欧姆定律可得，电压＝电阻×充电电流值，以笔者手中的2300mAh电池为例，充电电流取230 mA，即0.23A，于是可测量的电压值为0.575V（0.23×2.5=0.575）。顺时针调整RV201，直到万用表测得的R228、R204两端电压变为0.575V即可。
经调整后，重新对2300mAh的镍氢电池充电，充满13小时后，在使用时发现，该2300mAh的五号镍氢电池足足比原配的1750mAh的电池使用时间长了近三分之一，至此，对BC-CS1的改造成功。
经验体会
1.根据笔者所做的试验，BC-CS1最大充电电流可调至0.75V，足可以满足3000mAh的大容量充电电池之需。
2.改动时注意不要碰及充电器的高压部分，以免触电。
