巧用sketch——让波浪线更标准
CAD设计室
在机械制图中，对未能完全表达的零件的外观与剖面视图的分界处，经常用波浪线来表达，相信这个基本常识大家都能了解。一般来说（包括很多教科书），采用AutoCAD绘制零件时，波浪线采用spline样条曲线的形式来获得。
但是这个方法缺点太多：
1.样条曲线的控制点采用的是圆弧的矢量切点方式，极不好控制曲线的走向和距离。
2.绘制的图形波浪线表现极为光滑，与实际模型的断裂效果相差甚远。
有什么方法让波浪线更方便地获得，也更标准呢？那就是不为大家所知道的一个命令——sketch（徒手画线）。
找个位置：在工具栏添加该命令
首先我们制作一个sketch图标。

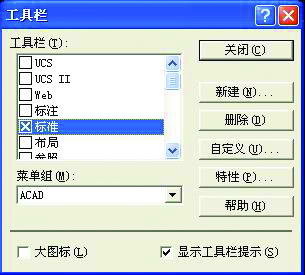

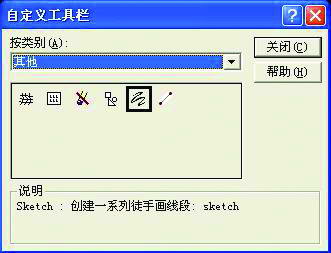

1. 在AutoCAD中单击“视图”菜单中的“工具栏”按钮，然后单击“自定义”按钮（如图1），在类别中选中“其它”选项，选中sketch图标拖动到绘图工具栏即可（如图2）。
提示：在AutoCAD 2000中可用上述方法调入图标，但在AutoCAD 2002、AutoCAD 2004、AutoCAD 2005中则只能在命令行command中手工输入sketch。
波浪之美：徒手画线工具的使用
现在，我们就可以单击该图标或在命令行中输入sketch，执行“徒手画线”命令。
执行后，在“记录增量<1>：”提示下，输入“0.01”，表示每经过0.01个绘图单位记录徒手画线的一个端点，其数值越小，笔触越细腻，边缘越平滑。
在“徒手画。画笔(P)/退出(X)/结束(Q)/记录(R)/删除(E) /连接(C)”提示下，单击鼠标左键，此时命令行显示“<笔落>”。移动光标，即可在屏幕的绘图区中画出一条绿色的曲线。再次单击鼠标左键，此时命令行显示“<笔提>”。表示停笔。单击回车，此时绿色的曲线变成白色，表示绘制结束。

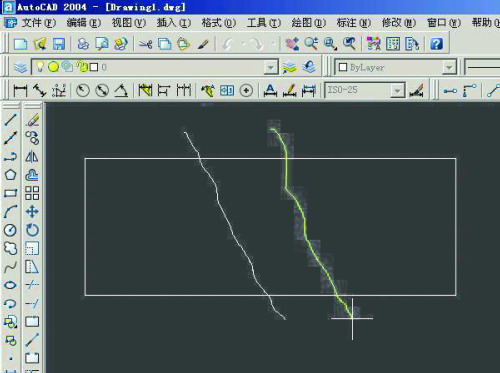

现在删除错误的画线。在“徒手画。画笔(P)/退出(X)/结束(Q)/记录(R)/删除(E) /连接(C)。” 提示下，输入“E”，选择“删除”选项。在“删除：选择删除端点。<笔提>” 提示下，向徒手线的反向移动光标，这时光标位置到徒手线的末尾之间部分被删除。然后AutoCAD自动地将笔置于“<笔提>”状态并“确认”结束（如图3）。
延伸、“修剪”，让“波浪”连绵不断
用sketch命令绘制的徒手画线，在屏幕上并不是一条连续的多段线而是很多条分散直线段的组合。因工程绘图的需要，常常要对它进行修剪或延伸，所以操作起来非常不方便。下面我们将系统变量“SKPOLY”定义成一条连续的多段线。
①在命令行中输入“SKPOLY”，并敲击键盘上的回车键，以重新设置系统变量“SKPOLY”的值。
②在“输入SKPOLY的新值<0>:” 提示下，输入“1”。
③敲击键盘上的回车键，结束设置。
此时，徒手画线已变成一条连续的多段线了！
