DIY阶梯教室——主板篇（下）
电脑学堂
不管是支持Socket 754接口Athlon 64、Sempron（闪龙）处理器的主板，还是能够安装Socket 939接口Athlon 64、Athlon 64 FX系列处理器的主板，它们大多数采用了ATX或Micro ATX规范，因此整体外观与前面介绍的i915、i865系列主板都差不多，差别主要体现在CPU插座上。
能安装Socket 939接口CPU的主板

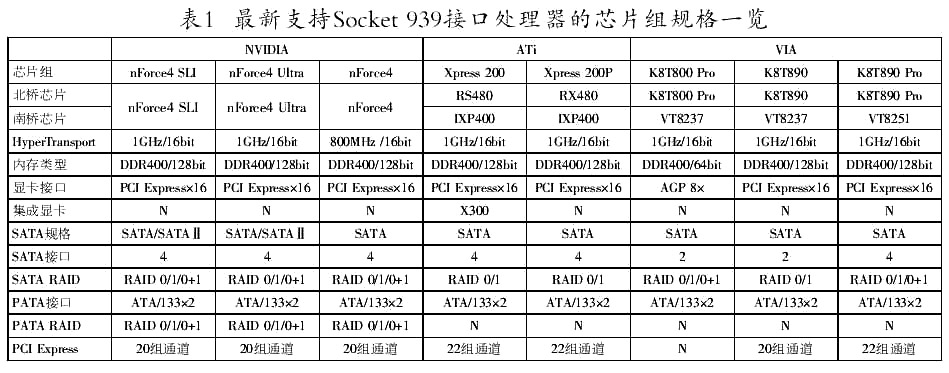

目前，AMD开始将Athlon 64系列处理器的接口全部朝Socket 939接口过渡，为了提供对该类处理器的支持，VIA、NVIDIA、SiS、ATi等厂商都推出了一系列新的主板芯片组产品（表1）。
表1中的主板芯片组都支持Athlon 64系列处理器，但在一些功能上是有所区别的，主要体现在对SATA、PCI Express等新型总线、接口的支持力度不同。不过，虽然功能有所不同，但采用这些芯片组的主板外观都大同小异。
能够安装Socket 939接口Athlon 64、Athlon 64 FX系列处理器的主板，其外观最大的特点就是CPU插座。Socket 939接口的CPU针脚有939根，主板上的CPU插座自然也就有939个针孔了（图1）。
如果将Socket 939插座与LGA 775、Socket 478插座进行对比，你就会发现它们之间的差别还是相当大的：LGA 775插座采用金属插座，没有塑料底座，而且体形比较小巧，没有散热器支撑架；Socket 939与Socket 478虽然都采用白色的塑料底座，但是两者的尺寸不同，Socket 939接口尺寸稍大；此外，针孔数量、散热器固定支架也不同（图2）。
除了CPU插座之外，内存条插槽、PCI Express×16插槽、PCI Express×1插槽、PCI插槽、IDE接口、SATA接口等部件的外观并没有什么不同，它们的外观我们已经认识了，在此不再赘述。

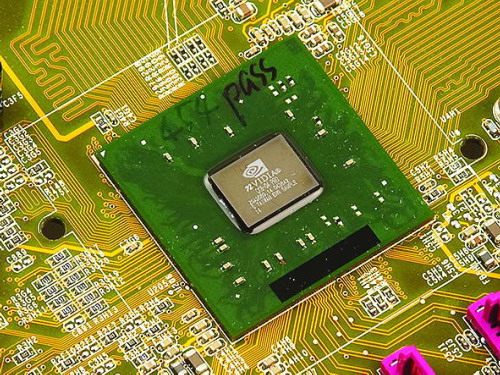

我们以前讲过，目前大多数主板芯片组采用的是由两块芯片构成的“南北桥”架构形式。不过，只要提高芯片的集成度，同样可以利用一块芯片来完成两块芯片的工作。这种由一块芯片组成的“主板芯片组”，产品的成本更低。例如，NVIDIA公司推出的nForce4系列主板芯片组就是采用单芯片架构（图3）。
能安装Socket 754接口CPU的主板

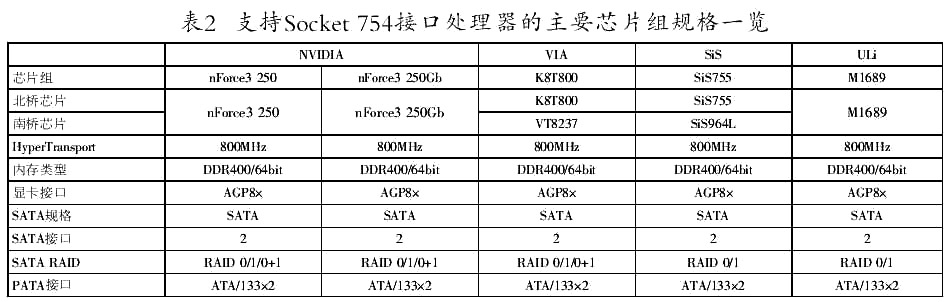

AMD最初推出的Athlon 64系列及最新的Sempron系列处理器都采用Socket 754接口，支持Socket 754接口处理器的芯片组，主要有NVIDIA的nForce3系列、VIA的K8T800系列等（表2）。
从外观上看，Socket 754接口的Athlon 64、Sempron处理器的底部外观与Socket 939接口的有明显的不同，因此主板上的Socket 754插座自然也就成了这类主板最大的外观特点（图4）。
目前市场上支持Socket 754接口处理器的主板产品，大多没有提供PCI Express×16、PCI Express×1等新型插槽，显卡接口仍然是AGP 8×。
支持K7处理器的主板
在Socket 754、Socket 939接口的处理器面世之前，AMD生产的CPU都统一采用Socket 462（即Socket A）接口，这类产品也就是我们常说的K7处理器（包括采用Socket 462接口的Sempron）。
目前市场上支持K7系列的主板芯片组，主要有NVIDIA的nForce2系列、VIA的KT600系列。这些芯片组都不支持PCI Express×16、PCI Express×1等新型插槽。
从外观上来看，这类主板上的Socket 462插座与其他CPU插座有很大的区别。插座周边没有提供CPU散热器塑料支架（图5）。
好了，我们现在对支持AMD处理器的主板产品已经有了一个直观的了解和认识，下期“DIY阶梯教室”将带领大家去全面认识游戏的“好帮手”——显卡。
