DIY阶梯教室——主板篇（中）

电脑学堂

朝霞 · 2005年2月21日

尽管Intel不遗余力地推广i915系列/925X主板，但市场上LGA 775接口的Pentium 4和赛扬D处理器并不多见，加上i915主板和PCI-E显卡的价格太高，一时间难以吸引普通用户的眼球，因此，目前Intel的拥护者还是将目光更多地投在以i865PE主板为主的Socket 478平台上。

支持Socket 478接口处理器的芯片组

当前支持Socket 478接口的Pentium 4、赛扬处理器的芯片组，主要是Intel家族的产品：包括面向工作站的i875P，面向主流市场的i865PE、i865G，面向低端市场的i865GV、i865P、i848P等。另外，VIA（威盛）公司的Apollo P4X533、PT800、PT880，以及PM800和PM880等芯片组都支持Socket 478接口处理器（后两者为整合型产品）。在SiS方面，SiS655TX、SiS655FX、SiS648FX、SiS661FX等也是Socket 478阵营的“成员”。

鉴于Intel在业界的重大影响力，消费者在购买Socket 478平台的时候，大多数倾向于选择采用Intel芯片组的主板。因此，下面我们就以一款ATX结构的i865PE主板（图1）为例，来全面认识支持Socket 478处理器的主板。

i865PE主板自述

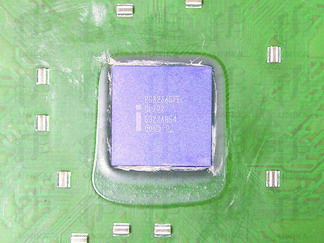

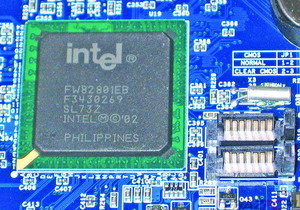

大家好！我是i865PE主板，在我身上，有两块重要的芯片：一块是型号为“RG82865PE”的北桥芯片（图2），另一块就是简称为ICH5（或ICH5R）的“FW82801EB”（或“FW82801ER”）南桥芯片（图3），其中北桥芯片上一般都会覆盖散热片。ICH5或ICH5R在我的“弟兄们”——i875P、i865G/GV、i865P和i848P等主板上都可以找到。

1.Socket 478插座

在靠近北桥芯片（上面通常有铝制散热片）的地方，有一个四四方方的白色插座（图4），它就是Socket 478接口的Pentium 4和赛扬处理器的插座。该插座表面密密麻麻分布了478个“针孔”，在插座边上还有一根拉杆，它是用来固定CPU的。

在CPU安装插座的外围有一个黑色的塑料支架，这是为了固定CPU散热器而设置的，当将CPU固定在插座上之后，可以利用这个支架来安装、固定CPU散热器（图5）。

2.DDR内存插槽

在靠近CPU插座的地方，大家通常可以看到4根长度一样的插槽。一般情况下，它们被分成颜色不同的两组，其中第1根和第3根颜色相同，第2根和第4根颜色一样。这4根插槽就是DDR内存插槽（图6），分成颜色不同的两组是为了便于组建双通道内存。

3.AGP及PCI插槽

由于不支持PCI Express总线，因此我身上没有PCI Express插槽。在我身上靠近中间的位置，一般都有一根AGP 8×插槽，用来安装AGP 8×接口的显卡。在AGP 8×插槽的旁边有五六根白色的插槽（图7），它们是PCI插槽，主要用来安装PCI接口的声卡、网卡、电视卡等。

4.IDE驱动器和软驱接口

硬盘、光驱、软驱是PC中的重要存储设备，它们必须通过数据线和我连接，才能组成一个完整的系统。目前市场上的硬盘和光驱大多数都采用IDE（PATA）接口，而且这些接口往往还被涂上和其他插槽不同的颜色，所以能轻松地找到它们（图8）。

在两个IDE接口的旁边，通常都有标注该接口的序号，如IDE1（或主IDE）一般用来连接硬盘，而IDE2（或从IDE）则用来连接光驱。由于一个IDE接口可以连接两个IDE设备，所以两个IDE接口就可以连接四个IDE设备，如两个硬盘、一个光驱、一台刻录机。

软驱接口就是用来连接软驱的，它的长度比IDE接口稍短，里面有34根针脚，并且主板上一般只有一个这样的接口（图9）。

5.SATA硬盘数据线接口

随着技术的发展，市场上采用新型SATA（串行ATA）接口的硬盘越来越多。因此，大部分主流主板为了支持SATA硬盘，都设计了SATA硬盘数据线接口。SATA接口的主要特点是传输速率快，SATA 1.0规范达到了150MB/s的速率，而且具有热插拔的优点。从外观上来看，这种接口非常小巧，并且看不到插针（图10）。

6.电源插座

细心的朋友可能会发现，在我的身上还有一个双排20针的白色长方形插座，它就是为我提供“能源保证”的ATX电源插座。为防止插反电源插头，插座上还具有防呆设计。另外，为了保证Socket 478处理器能得到充足的电力供应，在CPU插座附近还有一个4针的12V专用电源插座（图11）。

7.外部输入及输出接口

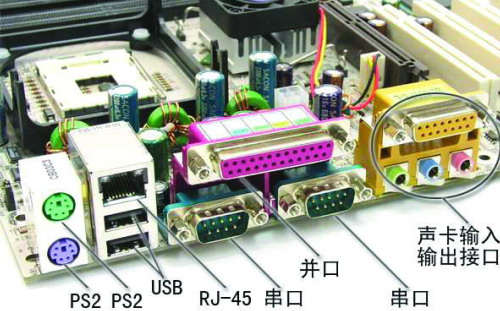

转到我的侧面，大家就能看到我身上的外部输入及输出接口了。这里的接口很多，主要用来连接一些外设产品，例如用来连接鼠标、键盘的PS/2接口，连接闪存、移动硬盘等USB设备的USB接口等等（图12）。

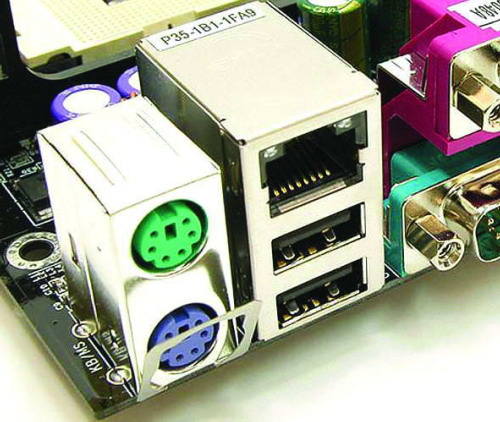

PS/2接口共有两个，呈圆形，其中靠近PCB基板的那个紫色接口用来接PS/2接口的键盘，旁边的绿色接口用来接PS/2接口的鼠标。USB接口是现在最流行的外设接口，它呈扁平状，共有两个。在USB接口的上面是RJ-45接口，这个接口是网络接口，只有那种集成了网卡功能的主板才会有这个接口（图13）。

串口也有两个，呈梯形，每个接口中有两排、共9根针脚。并口比较长，也是梯形的，共有25个针孔。现在的串口使用频率不高了，多用来连接外置Modem及手写板等设备。并口一般用来连接打印机。由于目前的主流打印机都开始采用USB接口，并口也面临“下岗”的境地（图14）。

现在绝大部分主板都集成了声卡。声卡的作用就是输出音频信号到音箱，同时还可以将麦克风等设备的信号输入到电脑中，因此在主板的外部接口中便有了集成声卡的音频输入/输出接口（图15）。
