自己打造动感音箱
PC·DIY
现在的多媒体音箱产品，不仅品牌型号众多，而且外观也绚丽多彩。笔者的音箱是一款普通的2.1音箱（一个低音炮和两个小卫星箱），外观没有任何特色。因此，我决定对它进行“美容”。
改造原理

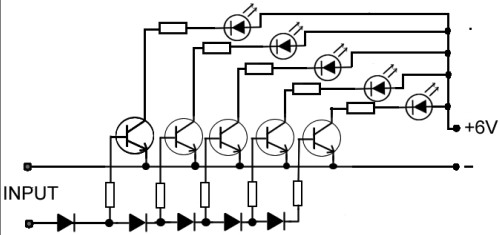

笔者最近翻看相关的书籍，找到了一个电路图（图1），该电路由分立元件组成，其主要功能是利用发光二极管（LED）来指示音量的强弱。电路中使用了几个二极管和三极管，在每个二极管上会产生0.7V的压降，当有音频信号输出时，经过二极管的整流滤波，其电压被送往第一个三极管的基极，三极管具有开关性能，当基极电压大于0.7V时，三极管导通，第一个LED点亮，随着音频输出电压的增高，加在二极管上的电压也在增高，每增加0.7V就会使一个三极管导通，从而点亮相应的LED。当音频电压不断变化时，三极管就会根据输出电压的改变而导通或截止，从而可以控制LED的点亮和熄灭。
准备工具和材料
根据电路图可知，该电路是单声道五段显示设计方案，如果要显示立体声音频，需要再制作一块电路板。为简单起见，笔者只制作了一块电路板，在每个三极管的输出端连接了两个LED，“伪造”了一个立体声音频指示灯。
整个电路比较简单，元件也容易购买。三极管可以用普通的9015型，发光二极管用直径5mm的绿光LED，这种LED触发电压低。整流二极管用普通的玻封二极管就行了，连接发光二极管的电阻为100Ω左右，连接三极管的电阻选择2000Ω左右的（图2）。为了便于连接，还需要一小块实验电路板、细导线、万用表、电烙铁、焊锡丝、热熔胶和小刀等常用工具和材料。整个制作的成本极低，几元钱就可以搞定了。
改造过程

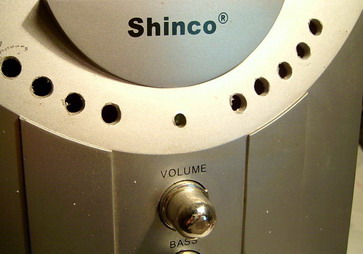

步骤1：多媒体有源音箱的电路部分一般都是集成在低音炮内，在低音炮面板的三个调音旋钮上方，指示灯的两边各有三个凹进去的圆点（起装饰作用），正好可以用于安装LED。电路图中需要使用五个LED，而音箱面板上只有三个，但这三个孔间距较大，可以在中间再打上两个孔。巧的是，我的这款音箱正好可以安装五个LED，当然，不同的音箱有不同的结构，必须采用不同的改造方法。低音炮的面板是塑料的，可以用电烙铁加热烫孔，再用小刀修整一下。如果有条件的话，可以用5mm（LED的直径为5mm）的钻头钻孔，这样钻出来的孔要好看些（图3）。
步骤2：取一块实验电路板，板上有许多小孔，将所需的元件插在电路板上，先上锡固定好，再根据电路图，用细导线将这些元件的引脚连起来。需要注意的是，焊接时速度要快，否则容易损坏电路板和元件。在焊接时还要注意二极管和三极管的极性，这些元件具有单向导电性，接反了可不会正常工作哦（图4）。电路板上还要焊上一些长一点的细导线，用于连接发光二极管。

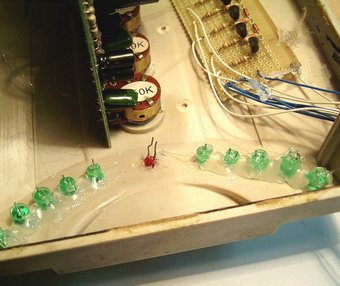

步骤3：选择十个直径5mm的绿光二极管，将发光二极管塞入音箱面板上打好的孔内，用热熔胶固定好，发光二极管同样有单向导电性，在固定之前最好检查一下发光二极管的极性，使这几个发光二极管的正负极向着一个方向，以免焊反了。在音箱面板内找个合适的地方，将焊好元件的电路板也用热熔胶粘好（图5）。

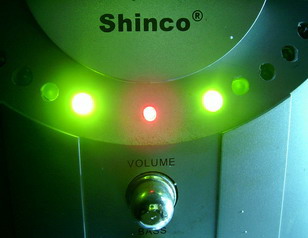

步骤4：将电路板上的细导线与音箱面板上的绿光二极管连接起来，焊接时要注意发光二极管的正负极，不能接反。这款电路的工作电压设计为6V，但一般音箱内功放板的工作电压为12V，需要在电路中串接一个分压电阻，也可以由主机电源的+5V电压供电。再将电路板上的音频输入端用导线跨接在音箱内扬声器的两端。用万用表检查一下电路的连接情况，不能出现短路的故障。检测无误后通电试机，选择一首动态范围大点的摇滚音乐，伴随着音乐的节拍，LED应该能逐个点亮，看着不断变化的指示灯，是不是动感十足（图6）！
由于电路所用元件较少，只要连接正确，整个电路无须调试即可正常工作。怎么样？很酷吧！
