最近接到一个景观平面布置方案设计任务，工作量巨大。景观平面布置不算难，但有一个问题一直困扰着我，那就是不规则线性排列的问题。经过一番冥思苦想，终于找到了一个比较好的方法，下面将我的经验写出来供大家参考。

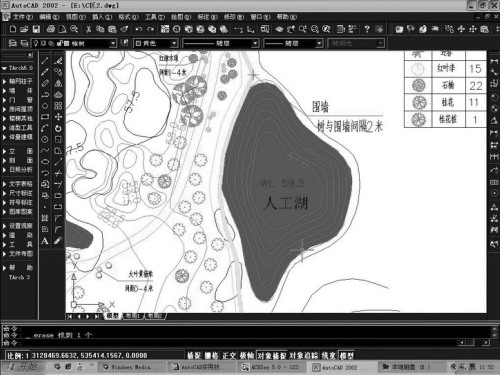

首先，看看原图（图1），看看我的难题所在！
图中红线（粗线）代表用地边界，此处须做围墙，但是又不能在左侧看到围墙，这就需要做一道屏障以隔离视线。在这里我选用樟树作为隔离树，可是问题的难点就是，怎样快速、规则地将樟树图示放到围墙的边界附近呢？如果使用多次复制的话，我想光做这个就得花掉2～3小时（边界有6～7千米长），而且还不能保证达到理想的效果！有没有偷懒的办法呢？这个时候想到了3DSMAX里的Loft（放样）命令，我想现在的情形也就是一个放样的过程！樟树就是我要放样的“截面”，而围墙就是我要放样的“路径”。到这里思路渐渐清晰了。
且慢，在这里要先推荐一个命令：Divide（等分）。现在知道该怎么办了吧？让我们来试试吧！
Step1：首先我们将该段围墙线偏移两米（该知道怎么弄吧？就是Offset一下。）。为什么？因为我们的树不能刚好植在围墙上呗！而且我要利用它来放样才会和围墙的走向、形状一致！

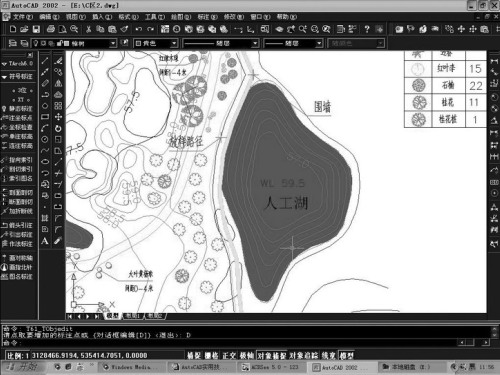

图2中红线左侧的白色线条就是我要放样的“路径”。

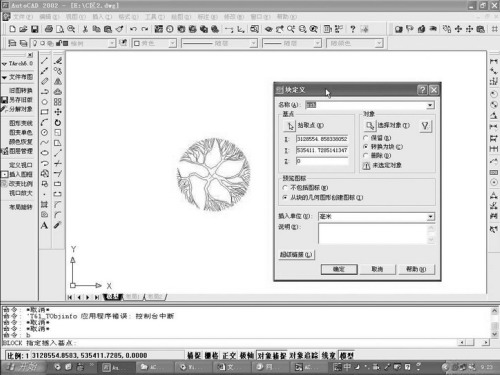

Step2：现在我们要把樟树定义为一个块（Block(简写命令B)），以方便我们接下来的操作（图3）我们这里将它定义为xzh，基点定义在樟树图示的中央。

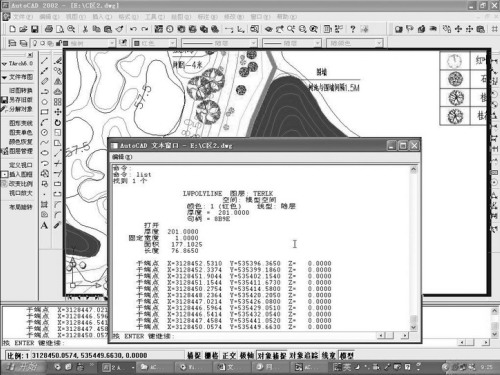

Step3：弄清楚该段放样“路径”长度，以让我们知道在保证间距的情况下能种多少棵树！这里List一下（图4）。
看到了吧！长度76.86（单位：米）。呵呵当然这只是其中的一段啦！为了方便介绍，我特意把它截断了！知道了长度，樟树间距定为4米，现在我们算算，大概可以植18棵树。好了，到这里，我该请出我们的主角了。

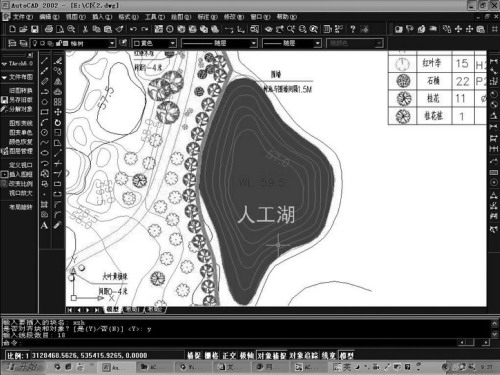

Step4：利用Divide命令来等分“路径”。输入Divide命令，选定“路径”,依照提示按“B”(就是块（Block）的简写),回车后，输入我们先前定义的樟树的块名“xzh”；回车后，再输入“y”；接着回车后，输入“18”。回车以后我们就可以看到效果了（图5）。
到这里，算是大功告成了。不过在有些地方还是要修整修整！比如说一些角度比较小的拐弯处，就应该适当加以调整，减少该处重叠的块！希望这篇文章能给你一点启示。通过举一反三，我们的绘图工作就可以大大提高工作效率！你绝对不敢相信我仅用了5分钟不到就在围墙边上植满了树，而且很规则。
