目前，AMD针对台式机的处理器产品，主要有面向高端市场的Athlon 64 FX系列、面向中低端主流市场的Athlon 64系列，以及面向低端市场的Sempron系列。其中“Athlon”的中文名称是“速龙”，“Sempron”的中文名称是“闪龙”（图1）。
认识Athlon 64 FX系列处理器

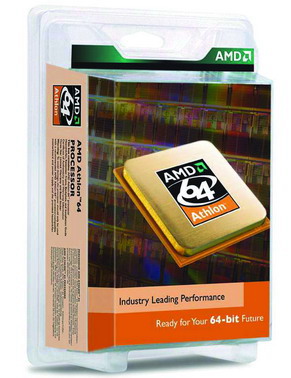

为了对抗Intel的Pentium4 Extreme Edition（至尊版）处理器，AMD推出了顶级桌面处理器产品——Athlon 64 FX系列。该系列产品采用Claw Hammer核心，配备了1MB二级缓存，外频为200MHz，支持1GHz（即200MHz×5）的Hyper Transport（简称HT）总线频率。内部整合了支持双通道DDR的内存控制器，遗憾的是，它们仅支持Registered ECC DDR内存。Athlon 64 FX系列处理器是AMD为游戏玩家和发烧友们所定制的产品（图2）。
目前，Athlon 64 FX系列主要有三款产品：Athlon 64 FX-51、Athlon 64 FX-53和Athlon 64 FX-55。它们的主频分别为2.2GHz、2.4GHz和2.6GHz。这三款产品的最新版本均采用Socket 939接口。
认识Athlon 64系列处理器
Athlon 64系列是AMD针对家用台式电脑所推出的64位处理器产品，其对手就是Intel的Pentium4系列处理器。
1.Socket 754接口的Athlon 64

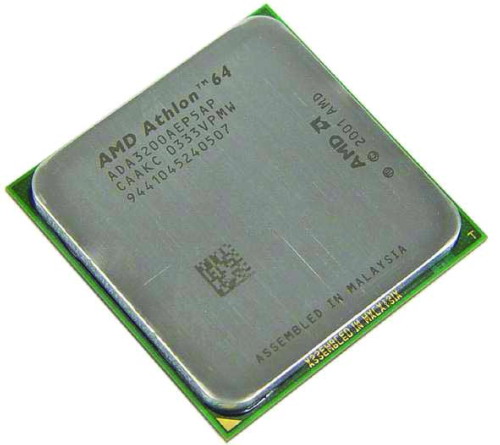

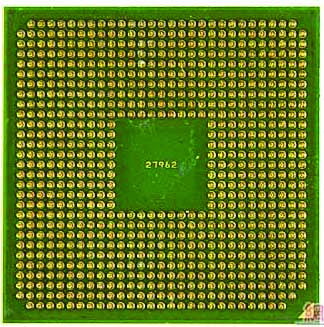

AMD最初发布的Athlon 64处理器采用的都是Socket 754接口（图3），采用Claw Hammer核心，内置了512KB或1MB二级缓存。从外观上来看，其核心也加装了金属顶盖，底部则有很多金属针脚（图4）。
目前市场上采用Socket 754接口的Athlon 64，主要有Athlon 64 2800+、Athlon 64 3000+、Athlon 64 3200+、Athlon 64 3400+、Athlon 64 3700+等几款产品。
2.Socket 939接口的Athlon 64

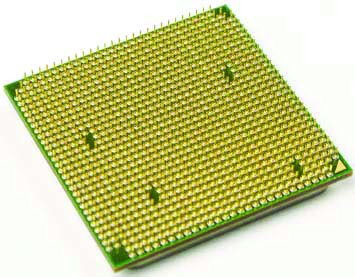

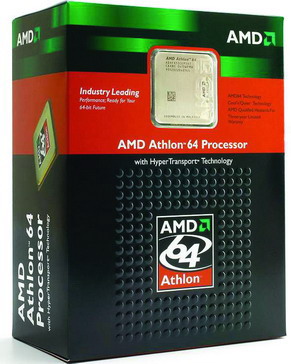

由于采用不同接口的产品策略在很大程度上影响了Athlon 64处理器销量，因此AMD开始陆续将Athlon 64系列处理器统一为Socket 939接口（图5）。Socket 939接口Athlon 64同样采用了金属顶盖，不过底部的金属引脚比Socket 754接口的产品多了很多，非常密集（图6）。
相比Socket 754接口的Athlon 64，Socket 939接口产品的改进主要有两点：一是集成了128bit的双通道内存控制器，以取代以前的单通道64bit内存控制器。二是HT总线频率都提升到1GHz。而与Athlon 64 FX系列处理器相比，Socket 939接口的Athlon 64可以支持普通的非校验内存条，这是一个很大的优势。
目前市场上采用Socket 939接口的Athlon 64主要有两个版本，它们分别采用0.13微米制造工艺的NewCastle核心和90纳米制造工艺的Winchester核心，而采用这两个核心的Athlon 64处理器除了制造工艺不同外，并无太大的差别。现在Socket 939接口的Athlon 64主要有Athlon 64 3000+、Athlon 64 3200+、Athlon 64 3500+、Athlon 64 3800+、Athlon 64 4000+（采用Claw Hammer核心）等产品。
3.解读Athlon 64处理器的编号

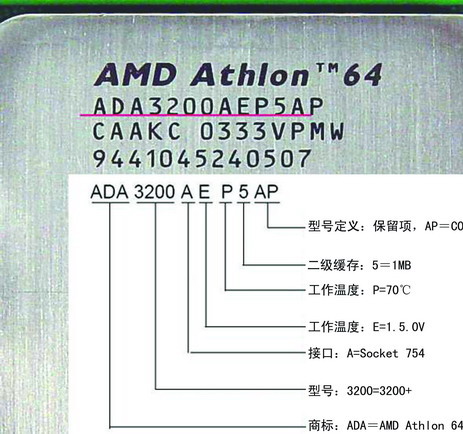

我们知道，Intel的处理器都会在金属顶盖上印上一些编号信息。同样，Athlon 64处理器表面也有编号，通过阅读这些编号，就可以快速了解该处理器的相关信息。下面我们以Athlon 64 3200+为例，来详细解读Athlon 64处理器的编号（图7）：
在图7所示的型号信息中，第一行的“AMD Athlon 64”字样表示该CPU的类型，说明该CPU是Athlon 64系列处理器；
第二行的“ADA3200AEP5AP”是最关键的信息，其中“ADA”表示该CPU是AMD Athlon 64 Desktop系列，所有Athlon 64处理器都采用该编号；“3200”是CPU的型号，也就是PR值信息。假如是“4000”则说明是AMD Athlon 64 4000+处理器；“A”这个位置的子母表示该CPU的接口类型，如果是“A”则说明是Socket 754接口，如果是“D”则说明是Socket 939接口；“E”这个位置的子母表示CPU的工作电压，E表示该CPU的工作电压为1.50V；“P”这个位置的子母表示CPU的最高可承受的温度，P表示是70℃；“5”这个位置的数字表示CPU的二级缓存容量，其中5代表1MB、4代表512KB；最后面的“AP”是保留编号，一般用来表示该CPU所采用的步进版本。
认识Sempron系列处理器
为了阻击Intel Prescott核心的Celeron D处理器，AMD在2004年7月底发布了Sempron（中文名叫“闪龙”）系列处理器。Sempron横跨Socket 462（即Socket A）、Socket 754和Socket 939三种平台。其中前两种接口的Sempron处理器已经上市了，而Socket 939接口的产品预计在今年第一季度面世。
1.Socket 462接口的Sempron

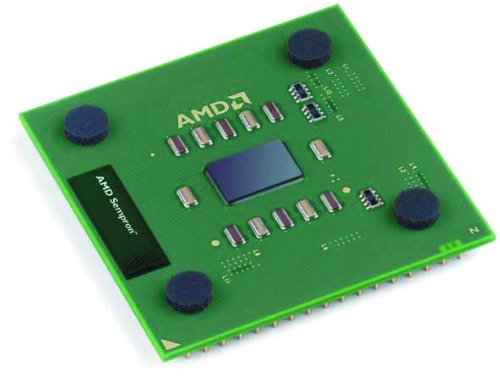

Socket 462接口的Sempron（图8）的核心是Thoroughbred-B。和以前采用同一核心的Athlon XP相比，Socket 462接口的Sempron除了将外频提高到166MHz（前端总线频率为333MHz）外，其他诸如0.13微米制造工艺、256KB二级缓存、10级流水线设计等指标则没有改变。
Sempron处理器在型号命名方面，继续沿用了AMD独有的PR值命名方法。但相比以前的产品，Sempron的PR值计算更加偏向于普通应用时的算法。因此，同PR值的Sempron实际主频比Athlon XP的要低。比如，Sempron 2600+的实际运行频率是1.83GHz，而同核心的Athlon XP 2600+的主频却是2.08GHz。
AMD共推出了六款采用Socket 462接口的Sempron，分别是Sempron 2200+、2300+、2400+、2500+、2600+、2800+，工作频率从1.5GHz到2.0GHz。
2.解读Socket 462接口Sempron的编号
Socket 462接口的Sempron编号比较好识别，以编号“SDA2200DUT3D”的Sempron2200+为例（图9），其编号意思如下：
“SDA”是Sempron特有的标志；后面的“2200”是CPU的主频PR值；频率后面的“D”表示封装形式（D=OPGA、A=PGA、M=卡匣式、其他为TBD）；至于D后面的“U”，它表示工作电压（S=1.5V、U=1.6V、K=1.65V、P=1.7V、M=1.75V）；“T”表示处理器可以承受的最高工作温度（V＝85℃、T＝70℃）；“3”为L2 Cache的容量（1=64KB、2=128KB、3=256KB、4=512KB）；最后面的“D”表示FSB（A/B＝200MHz、C=266MHz、D=333MHz）。
3.Socket 754接口的Sempron
从Sempron 3100+开始，高频Sempron处理器都采用Socket 754接口，支持200MHz外频和800MHz的Hyper Transport总线频率。Socket 754接口的Sempron还集成了单通道内存控制器、256KB二级缓存，以及“Cool‘n’Quiet”技术。

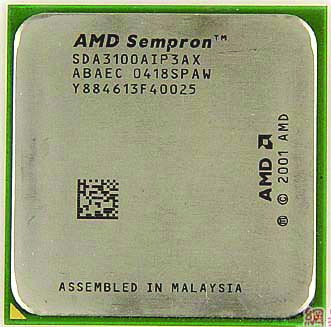

虽然Socket 754接口的Sempron在外观、技术指标上与Socket 754接口的Athlon 64很相似，但它并不是一款64位处理器（图10）。
Socket 754接口的Sempron编号也比较容易识别，以编号“SDA3100AIP3AX”的Sempron为例，其编号含义如下：
“SDA”是Sempron特有的标志；后面的“3100”是CPU的主频PR值；频率后面的“A”表示接口类型，A代表Socket 754接口；A后面的“I”表示工作电压，I代表1.40V；“P”表示处理器可以承受的最高工作温度，P代表70℃；“3”为L2 Cache的容量，3=256KB；最后面的“AX”表示步进版本。
目前，Socket 754接口的Sempron主要有Sempron 2600+、Sempron 2800+、Sempron 3000+、Sempron 3100+和Sempron 3300+。
