“老爷”机超频记

PC·DIY

本人有一台“老爷”机,采用微星MS6309NL100主板(采用VIA 694×+686B芯片组)、PⅢ 800MHz CPU和HY SDRAM 256MB内存。近日笔者决定升级,在不更换主板的前提下,只有用(Tualatin)核心的赛扬最合适了,性价比较高,可以将它的外频从100MHz超到133MHz,超频空间很大;而Tualatin核心、外频133MHz的PⅢ不但价格高,而且超频空间有限。

■ 升级Tualatin赛扬

托人到“村里”买到了一块1.3GHz(1.5V、外频100MHz)的Tualatin赛扬,外加40元的廉价Tualatin转接卡。先将CPU安装在转接卡上,然后一起插入MS6309主板的Socket370插槽中。开机后屏幕显示1.26GHz(BIOS不能显示高于1.26GHz的频率)。进入Windows感觉比以前快了,用WCPUID V3.3测试,CPU为Celeron 1300MHz,外频100MHz,倍频13。

随即进行超频,在BIOS中将外频设为133MHz,并保存退出。但进入Windows后系统运行不稳定,于是加电压。由于BIOS里不能调节电压,只能从硬件改造入手了。

■ 改造CPU

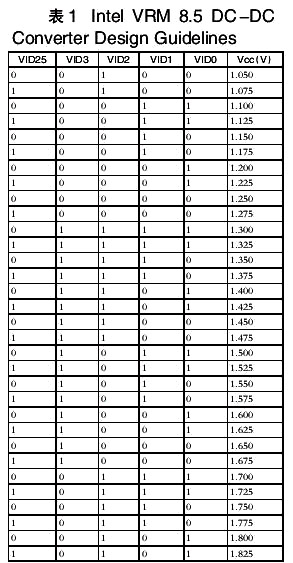

通过查找资料得知,只要将VID2针脚悬空、将VID3针脚与Vss(GND)针脚相连就可以得到1.7V的CPU核心电压(见表1)。先将VID2针脚悬空,即将VID2针脚(位置见图1)向外扳弯,不插进CPU插槽。没想到Tualatin赛扬封装比老赛扬还脆弱,在向外扳的过程中,居然把VID2针脚“连根拔起”。


■ 改造转接卡

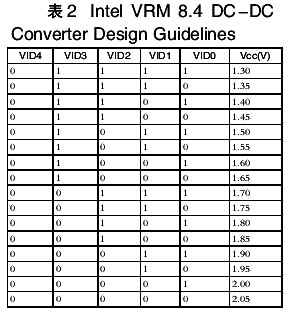

既然Tualatin赛扬封装如此脆弱,何不在转接卡上直接改造呢?Tualatin赛扬安装在转接卡上后,实际上就相当于一块Coppermine核心的赛扬Ⅱ,转接卡上的针脚定义与赛扬Ⅱ完全相同。通过查找资料得知,Tualatin和Coppermine核心CPU的VID0、VID1、VID2、VID3针脚的位置完全相同(仍见图1),又查到Coppermine CPU核心电压(见表2),因此CPU的VID2针脚“拔掉”后,此时转接卡上对应VID2的针脚也是悬空的,从表2中查得此时CPU核心电压为1.3V,只要再把转接卡上对应VID3的针脚与VID4的针脚相连,接地,就可以得到1.7V的核心电压。方法是:找一段硬盘线,剥皮后剪一段细铜丝,具体长度为两根CPU针脚长度加两根针脚之间的距离即可。把细铜丝弯折成U形,再把U形铜丝插入到对应VID3与VID4针脚的CPU插座插孔中(短接管脚要按照就近原则,以防与其他管脚接触)。

图1 Coppermine CPU的VID2、VID3针脚位置

■ 测试效果

上述改造工作结束后,将插有Tualatin赛扬的转接卡安装在主板CPU插座中,再装好风扇,最后接通电源,随着 “嘀”的一声,显示器亮了,进入BIOS查看CPU核心电压,清清楚楚显示1.72V,将CPU外频仍设为133MHz,保存退出,这次进入Windows不但比以前快多了而且非常稳定,用WCPUID V3.3测试,显示CPU为Celeron 1733MHz,外频133MHz,倍频13。

在网上又看到有关让Tualatin赛扬变PⅢ的文章。实际上就是将BSEL1针脚(图2中被圈的针脚)输出信号屏蔽,使Tualatin赛扬的默认外频由100MHz变为133MHz。在转接卡上找到对应Tualatin赛扬BSEL1的针脚,屏蔽方法同上(即向内扳弯它),注意不要让它与两边的针脚接触。在几次弯折后,转接卡上对应BSEL1的针脚又“壮烈牺牲”了。开机试验,将BIOS中CPU外频设为AUTO,然后保存设置退出BIOS。

图2 Tulatin赛扬BSEL1针脚位置

至此,在MS6309NL100主板上改造升级超频Tualatin赛扬取得圆满成功,又试超138MHz外频,也成功了。但超147MHz外频时不能开机并有报警声。最后爱机工作在138MHz外频、1795MHz主频下,其性能直逼1.8GHz P4。

注意事项

1.所有的改造都应在转接卡上进行,这样与改造CPU比较,即使将转接卡“折腾”坏了再换一个,也不过40元;

2. MS6309NL100主板BIOS即使刷为最新的3.8版,CPU主频也只显示1.26GHz,希望微星厂商提供能够正确识别CPU主频的BIOS,虽然不影响操作系统的运行,但毕竟让人感觉不爽;

3. MS6309NL100主板BIOS无论哪一个版本,都要用AMIBCP软件把VGA frame buffer uswc及PCI frame buffer uswc这两项激活,并把它们的默认状态改为Enable,并将修改后的BIOS文件写入主板BIOS中。
