现在家装的人都喜欢有自己的个性，自己的家有自己的设计灵感在里面，装修好的房子住着也舒服呀。从这一期开始我们将学习用Visio2003自己动手设计自己的漂亮的家。在学习的过程中，你将会感到非常愉快。下面就先让我们以快速绘制一个户型结构图开始吧！
巧用建筑户型图

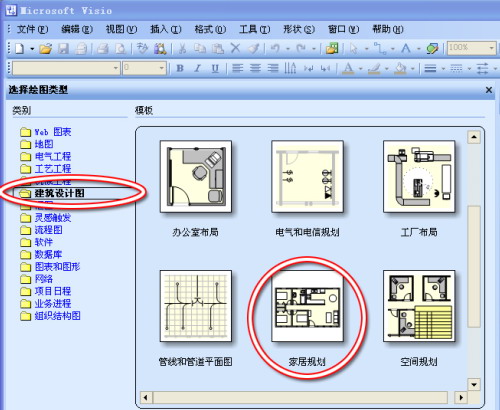

启动Visio2003，从左边展开的类别中选择“建筑设计”，在模板选项中提供了多种常用的建筑设计模板，这里我们选择“家居规划”（图1）。
这时我们就进入到了家居设计的模具中了，在这里包含了家居设计所需要的基本绘图元件和现有的家具模型，设计一个家装效果图将是一件很轻松的事。
家装设计的首要问题是绘制一个和自己的新房子一样的户型图，绘制户型图的关键是比例和结构越准确的越好，如何绘制一个和自己新房子一模一样的户型结构呢？这当中可有技巧了。
每个新房的户主都有自己的原始建筑图，这个图的比例是绝对准确的（如果不对可以找开发商索赔了，呵呵）。要将这个原始的建筑图扫描进电脑，可用绘图软件将图上的文字以及其它多余的东西处理干净，然后保存为JPG文件。

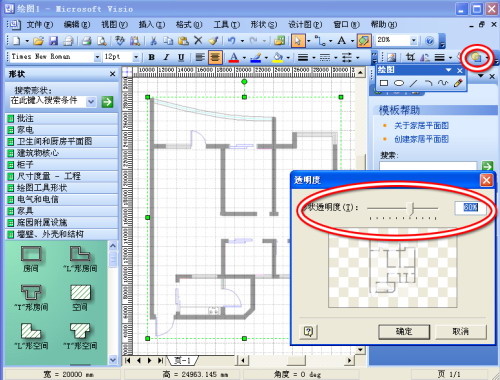

回到Visio2003中，点文件“插入→图片→来自文件”，选择刚才你扫描的文件，然后点“确定”将图片插入到Visio中并将图片调整到合适大小。接着在Visio的工具栏中双击透明度设置按钮，弹出透明度设置，这里将透明度设置为60%（图2）。
大布局小调整

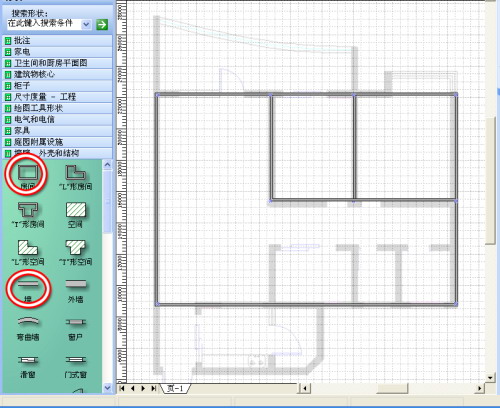

现在就可以对着图纸“依葫芦画瓢”了。注意，这里“依葫芦画瓢”也是要讲究诀窍的，首先我们从这个户型图看，正中可以是一个方正的矩形，因此我们就可以用矩形的房间绘制。用鼠标拖动“墙壁和门窗”模具中的一个矩形的房间到绘图页上，对着浅色的原始户型图调整好大小，其它几个小房间也可以借用矩形或者墙壁来绘制（如图3所示）。

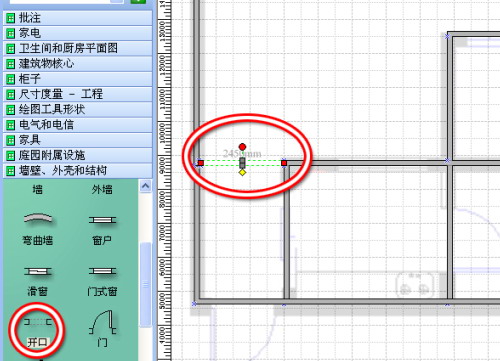

如果我们都按封闭的矩型房间来绘制，就会出现很多多余的墙，对这些多余的墙壁我们怎么去掉呢？不着急，在“墙壁和门窗”模具中有“开口”这个模具，选择它并将它拖到需要开口的地方，使它与墙壁完全重合，然后调整好大小即可（如图4所示）。
异型结构与空间的处理

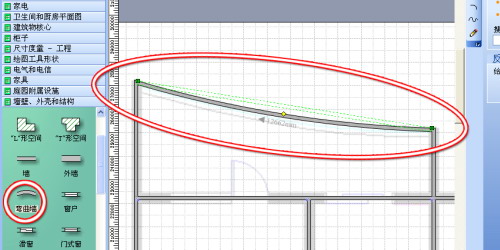

对异型的结构可以使用“弯曲墙”的模具来绘制，在使用“弯曲墙”时注意中间和末尾的控制点，中间的控制点可以控制弯度和半径，末尾的控制点可以控制半径大小（图5）。对于更复杂的异型结构可以使用几段“弯曲墙”旋转角度来组合，或者结合直线墙来绘制，基本上都能够实现，一般建筑户型的结构不会太复杂。
按照上面讲述的方法，一个建筑户型图很快就可以实现了，对照图纸的绘制出来的户型结构在比例上不会走样，因此不用担心装修买材料时对面积计算的问题。

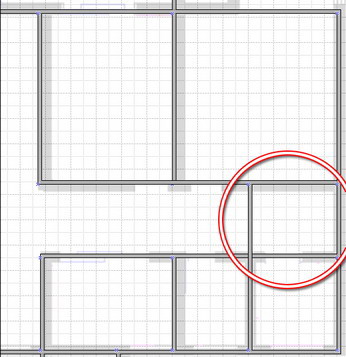

在绘制户型图时不要只是将原来的户型结构照搬，现在你就可以对户型适当地加以改造，例如原来户型图上的过道很长，比较浪费空间，这里可以将主人的卫生间和主人的卧房连起来，利用过道的空间做一个衣帽间正合适（图6）。
其它的地方你可以根据自己的需要作适当的修改。这期我们就先学习到对户型的设计，在下期我们将继续学习对门窗比例及房间布局的设计。
