对于有关“标题栏”的绘制及其中相关内容的填写，凡是使用过AutoCAD绘制产品工程图的设计人员想必都是再熟悉不过了。因为无论是绘制产品零件图，还是绘制装配图都少不了要进行此类工作。但目前AutoCAD中（包括最新的2005版）并未提供快速绘制及填写“标题栏”的工具，人们大多还是利用文本输入命令一项一项内容挨个输入，非常麻烦。
近来笔者在网上发现一个AutoCAD辅助软件——XRCAD V4.0（下载地址为：http://xrsoft.nease.net/CAD/XRCAD.rar），发现它提供的“填写标题栏”工具可有效、快速地完成“标题栏”相关内容的填写工作，同时将该工具与系统提供的“查询图纸信息”、“输出结构报表”结合使用，还可实现零件属性内容的快速查询及产品设计报表的直接输出。

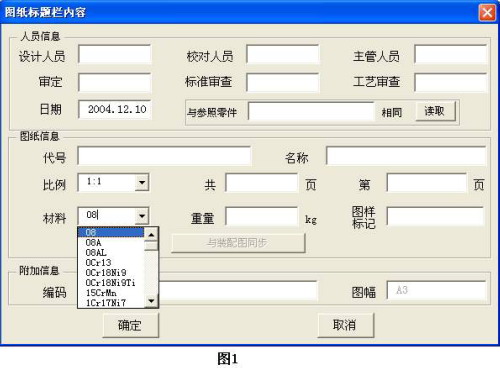

正确安装XRCAD V4.0后，插入合适的图框（可通过系统提供的“插入图框”命令来实现，在此以图框“A3”为例说明），然后点击菜单“填写标题栏”，系统会弹出如图1所示的输入界面。
从图1可看出，为提高用户工作效率，系统会自动填充“时间”（为当前操作系统日期）、“比例”（依据当前用户的绘图比例设置自动匹配）及“图幅”等属性，并且系统还将常用的材料（大约200余种）进行了入库，可提供给用户进行选择性输入。

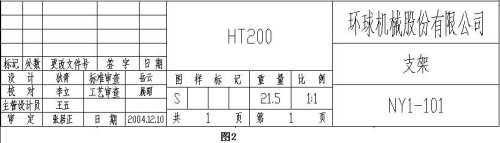

用户可依据当前设计的零件的实际情况，在图1中相应的文本框中输入合适属性值，所有内容输入完成后，点击按钮“确定”，即可由系统生成符合要求的“标题栏”，最终效果如图2所示（其中各属性在屏幕上的书写位置系统会依据当前图框大小自动确定）。
经试用，XRCAD V4.0可稳定运行在AutoCAD 2000以上的各版本（包含最新的2005版）。
