在AutoCAD绘图中，往往一些小技巧会让我们的工作效率大大提升，下面两个技巧是我在绘图工作中总结的，相信对大家也非常实用。
fillet（倒圆角）命令的另一种用法

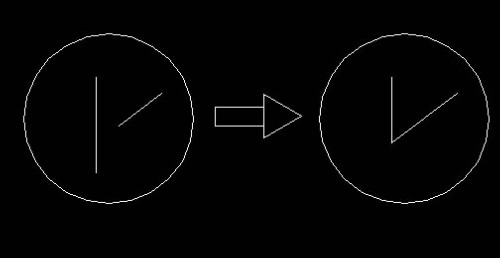

图1所示的由左圆内的两条线段修改为右圆内两条相交的线段，其方法通常有两种，一种是用exrende延伸相交之后，再用trim剪切掉多余的线即可；当然简单的方法就是用fillet命令，把其倒圆角的半径设置为0即可一步完成了，因此不妨在作图中多用fillet，必然会多多受益的。
Rotate和Align的使用
当我们知道要旋转多少角度的时候，用Rotate旋转应该是很容易的了，但是我们只有一条参照线的时候就要用到Rotate的参数或者使用Align了（当然，在3D设计中Align的应用更为广泛和方便）。

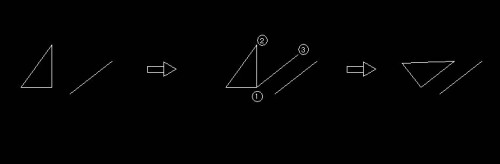

如图2所示，要使图中三角形①②边与已知直线平行，没有必要先用标注量出两直线的角度再用Rotate旋转，直接用Rotate的参数R就可以了，首先Copy直线到基点，Rotate具体操作介绍如下：
命令：rotate
选择对象： 三角形
指定基点： 用鼠标点击①点
指定旋转角度或 [参照(R)]： r
指定参照角 <0.0000>： 用鼠标点击①点
指定第二点： 用鼠标点击②点
指定新角度： 点击③点
完成整个操作
