我曾经是一家建筑设计事务所的CAD绘图及计算机管理员。在许多规划设计方案中，都要用到光栅图像（即位图），但是仍有很多同行对在CAD中使用光栅图像不是很熟悉，导致走一些弯路。根据我长期以来在设计工作中使用光栅图像的经验，我将最常用的功能分为两种：
第一种：用于打印的光栅图像。在做方案文本时，公司形象标志是不可或缺的，而大多数的公司标志都是图片；为了丰富方案的内容，经常要用一些示意图来形象化解释方案的重点（技术图与示意图相结合的表达方式）。这些都需要在CAD中使用光栅图像。
第二种：作为底图起辅助作用在CAD中描图。在做方案过程中经常遇到甲方提供了JPG图或者图纸而没有CAD电子图，并且没有具体的尺寸标注，只有几个大的控制尺寸，让我们在这个基础上做方案。这就需要我们把图纸的内容转换成CAD电子图，将甲方提供的图片插入CAD中作为底图描出CAD图。
下边就把我在CAD中使用光栅图像的经验和技巧总结一下，与朋友们一起分享。
1.光栅图像的对比度、亮度、褪色度也可在CAD中直接调节，避免了在其他图像处理软件和CAD之间来回切换的麻烦。
命令：imageadjust
选择图像
2.剪裁光栅图像
命令：imageclip
选择要剪裁的图像
输入图像剪裁选项 [开(ON)/关(OFF)/删除(D)/新建边界(N)] <新建边界>:
ON，OFF控制显示和隐藏原有的剪裁边界，为ON时显示剪裁后的图像，为OFF时显示剪裁前的整个图片；
D表示删除原有的剪裁边界；
N表示新建立一个边界。
3.控制图像边框的显示
命令：imageframe
输入图像边框设置 [开(ON)/关(OFF)]
当为ON时显示和打印图像边框，并可选择图像；当为OFF时，不显示和打印图像边框，并且该图像变为不可选择的对象。
4.用好图像管理器
命令：image
附着：是在插入图像时用的。
拆离：在CAD图中删除图像并且所有图像信息将消失。
卸载：仅在CAD图中不显示图像，但是还保持着链接、缩放比例和插入位置等一些图像的信息。
重载：和卸载相对应的命令。
注：在有些情况下，从别的机子上拷贝过来的带有光栅图像的CAD图，一定要将光栅图像一起拷贝过来，并且和CAD图放在同一目录下，这样就可以正常显示图像了。
5.描图也有技巧，透明的光栅图像使用参照长度使缩放比例更准确：
在设计过程中，经常会遇到甲方仅提供图纸或者JPG图像文件而没有CAD矢量图的情况，描图就成了必不可少的工作，但是在绘图过程中经常会出现图像遮住了已画的CAD线，不方便描图，只有用draworder来控制显示顺序。
而一些图像文件格式支持带透明像素的图像。当图像透明度设为开时，AutoCAD 将识别像素并允许绘图区域中的图形“透过”像素进行“显示”（在两色图像中，背景像素按透明处理）

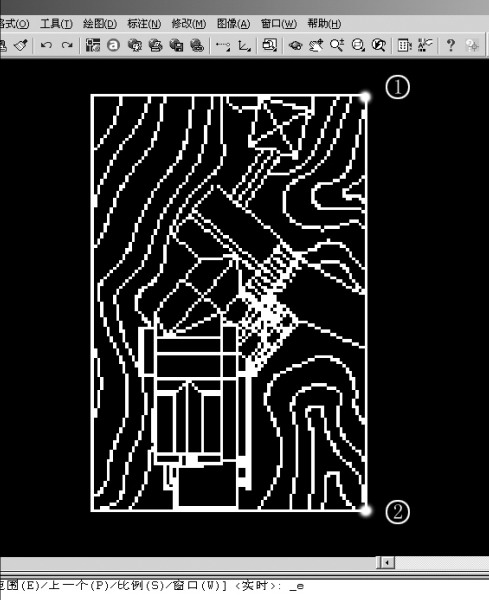

用Photoshop打开要插入的图形，把图像转换成模式为位图格式（注，这里的位图格式不是指的扩展名为.bmp，而是指在Photoshop中的模式为位图格式）的图像就可以了。具体操作：第一步，点菜单“图像→模式→灰度”，这一步首先转换成灰度图；第二步，点菜单“图像→模式→位图”，存为CAD可以支持的图像格式就可以了（.jpg，.tiff，.bmp等）。在经过这两步处理之后插入光栅图像到CAD时，图像背景即为透明的了，再也不怕光栅图像会挡住在CAD中画的线了（见图）。
下一步就是解决缩放比例的问题了，下边的例子帮你解决缩放的难题。
假设现在仅知道图中1号点与2号点之间的实际距离，其他的尺寸只有按比例描出来，假设两点之间的实际距离为50米，现在要做的就是将图像缩放到真实的距离（注意在找参照长度的时候尽量选择图纸里准确的较长的长度，这样误差会小些）。
命令：scale
选择对象：指定对角点: 找到 1 个
选择对象：选择要缩放的图像
指定基点：用鼠标单击1号点
指定比例因子或 [参照(R)]：r
指定参照长度 <1>：再次用鼠标单击1号点
指定第二点：用鼠标单击2号点（以1号点和2号点之间的距离作为参照长度）
指定新长度：50000
至此1号点与2号点之间的距离就比较准确了（为50米），下一步就是慢慢描图了。
