照片摇身变模型
CAD社区

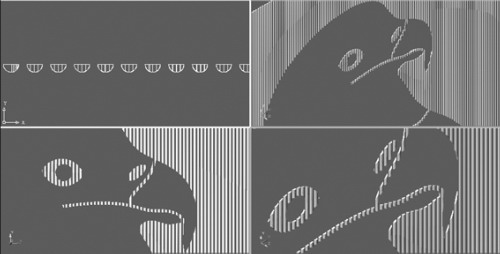

在AutoCAD中经常需要设计一些图案做模型，如果全靠自己绘制，不准确不说，操作难度也很大，其实完全可以借鉴一些照片作为参考，笔者就经常用真实的照片作为参考绘制出如图1所示的模型。它完全是由一只真实的雄鹰照片改造过来的，还比较真实吧？
本实例所用命令索引
需要使用到的主要命令有：Image图片插入命令（快捷键Im），Boundary边界命令（快捷键Bo），Extrude拉伸实体命令（快捷键Ext），Union布尔相加命令（快捷键Uni），Intersect布尔相交命令（快捷键In），SolidEdit实体编辑命令。
第一步：调入参考图形
首先键入-View回车，键入O回车，键入F回车，进入到前视图。
然后使用Image命令插入鹰图片。（Photoshop软件中有鹰的图片，当然需要另存为JPG文件。）
具体操作为：键入Im回车，选择对话框中的Attach按钮，然后选择一张图片，在此选择鹰的图片，选择打开，选择对话框中的确定按钮，在屏幕上点一点给定位置，拉出鼠标点第二点给定图片的比例。插入的图片如图2所示。
第二步：描图
使用Spline样条线命令在鹰的图片上进行描图，需要注意的是必须绘制出外框矩形，另外描出的线条一定要超出矩形。描图后的结果如图3所示。
接下来使用Offset偏移命令（快捷键为O）对描出的线条进行偏移，以便做出缝隙。
第三步：建立面域
首先新建一个图层，然后将图层设置为当前层。
接下来键入Bo回车执行边界命令，弹出对话框，在Object Type物体类型选项中选择Region面域，选择Pick Points拾取点按钮，然后在白色区域内点击鼠标（如图4所示），点击完毕回车，再次弹出对话框，最后选择OK即可。定义的面域如图4所示。
注意：相通的区域只需点一下鼠标，在此非常容易出错，因为点击鼠标之后屏幕不会发生变化，所以操作者往往会不停地点击，直到看到变化为止。事实上，尽管屏幕没有发生变化，但是一定要相信CAD的真实操作，面域已经建立，并且被建立在当前图层上。看不出变化是因为当前图层的颜色和描图的颜色一样，都为白色。
第四步：拉伸雄鹰
首先关闭描图所在的图层，即0层。
键入Uni回车，选择所有的面域，选择完毕回车。将合适的面域进行布尔加操作。
然后键入Ext回车执行拉伸命令，选择鹰的面域，选择完毕回车，键入一个合适的高度回车（在此最好在屏幕上点击合适长度的两点作为高度），再回车，拉伸完毕，拉伸的结果如图5所示。
第五步：绘制圆柱
首先键入-View回车，键入O回车，键入T回车，进入到顶视图。

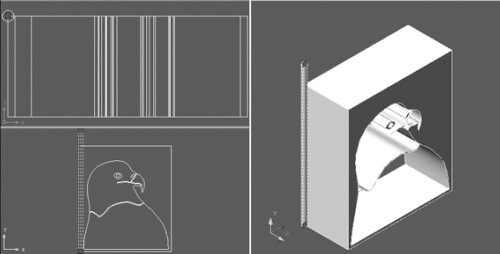

然后选择圆柱命令绘制一个合适的圆柱（如图6所示）。注意：圆柱的高度一定要高过鹰的高度，另外圆柱的半径不要太大。
键入-View回车，键入O回车，键入F回车，进入到前视图。

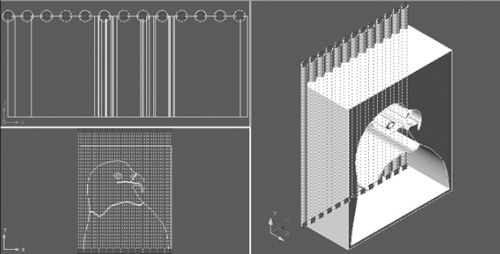

使用矩形阵列命令对圆柱进行阵列，阵列的结果如图7所示。注意：只需要阵列一行，并且阵列的数量要充足，使得阵列的宽度一定要覆盖造型的宽度。
第六步：最后工作，布尔操作
键入Uni回车执行布尔加操作，然后选择所有的圆柱，选择完毕回车，所有的圆柱被加在一起变为一个物体。注意：这一步的操作非常关键，没有这一步的操作，最后将做不出结果。
键入In回车执行布尔加操作，然后选择所有的圆柱和三维的鹰，选择完毕回车，所有的圆柱与鹰进行了布尔加操作。
所得到的圆柱是一体的，为了使每一个圆柱独立，那么我们可以使用SolidEdit实体编辑命令进行操作。具体操作为：键入SolidEdit回车，键入B回车，键入P回车，选择圆柱，回车即可，操作完毕，圆柱分别独立。
至此全部操作完毕。
