巧标装配图的零、部件序号
CAD社区
在机械制图中，装配图中零、部件序号的标注是一项基本内容。初学CAD时常不知道该怎么办，这里教给大家一个简单的方法。可以按下面步骤进行操作：
注：以下介绍的是利用AutoCAD中基本操作标注装配图中零、部件序号的方法。
1.标注工具栏→快速引线→设置→附着→最后一行加下划线

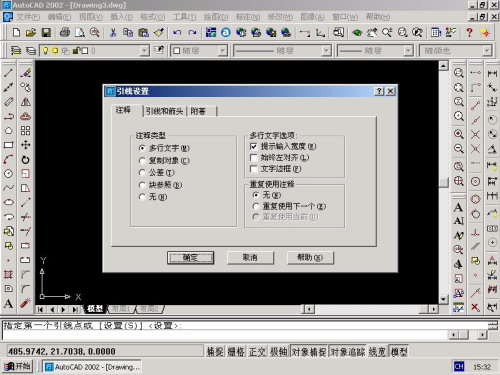

打开引线设置对话框（如图），然后点：附着→最后一行加下划线。注释、引线和箭头选项较简单，可以试着设置。
2.指定第一个引线点→指点定下一点→Enter→依次按命令行提示操作
注意在命令行显示“指点定下一点”时，操作一次即可，接着就用“Enter”键。以上操作步骤适用于单个件号的标注，对于多个件号可以在命令行连续输入文字，或用多行文字编辑器进行输入。在多行文字编辑器中还可以调整序号行距。然后辅助于复制、阵列、划线等命令进行操作完成零部件序号标注。注意复制时引线和文字的下划线要进行分解(炸开)。还要注意文字的宽度可以采用默认值（0)，也可以在引线设置对话框中，将“注释”选项中的“多行文字选项”设置为“始终左对齐”。用移动命令操作也可。
实际上，指引线的CAD画法与图板上的画法是一样的，即从标注对象（所指部分的可见轮廓）到标注点画一条线段。这是关键的一步，也可以认为是CAD 序号标注的第一步。指引线绘成以后，指引线的水平线绘制以及注写序号 ，可以认为是CAD中序号标注的第二步。
当然，也可以编一个零部件序号标注的小程序，进行专门的标注，那样就更方便了。
