缘 起 ——巨龙的觉醒
看完上面这个漫画，或许你会质疑：我们会用到4GB的内存吗？就像笔者N年前花一千多大洋购买了可怜的4MB内存，而且觉得8MB就是我的终极目标。然而，硬件发展的速度之快往往超出我们的想象。在IBM推出第一台PC时，冯·诺伊曼曾经认为世界上有几台这样的计算机就足够了；在盖茨设计DOS程序时，曾认为PC具有640KB内存就能满足人们的所有需要……
目前流行的32位操作系统和应用软件可以进行4GB的内存寻址。但4GB内存对于2D图像处理、3D图形制作、大型数据库等高端应用来说有时并不太够，因为它们对内存容量的需求总是多多益善。因此这些高端应用对于64位平台具有的TB级（1TB=1024GB）内存寻址能力会很有兴趣。虽然对个人用户的一般应用来说，现在4GB内存是完全足够的，但从发展的眼光看，应用的不断升级将逐渐使它们向拥有更大寻址空间的64位平台迁移，这一切只是时间问题。
另一方面，32位系统也确实已经老掉牙了，从386处理器开始，X86体系的处理器就开始了长达18年的32位之旅，虽然频率已经从最初的12.5MHz发展到了3.8GHz，但除了那些占据百分之零点零几的大型计算机早畅游在64位的空间外，从企业到个人，从PDA到服务器，32位一统天下的格局从未改变。相关厂商都沉浸在32位系统的一片歌舞升平之中，谁都希望，当32位寿终正寝的时候，操作系统就可以直接跳到64位中去。没有人质疑，大多数人也没有意识到，在32位和64位之间，隔着一条难以逾越的鸿沟。
就是这个时候，沉睡多年的巨龙终于苏醒了，它看到了这条鸿沟，并挟带着全新概念的64位处理器这一武器，对整个32位乃至传统64位王朝发起了挑战！这条巨龙就是我们熟悉的AMD。在过去十年，AMD好几次身陷绝境，但它总会在最后的关键时刻振作起来化险为夷，而这次的反击，可说是AMD最强有力的一次。不过命运对AMD来说从来都是曲折坎坷的，睡惯了“32位温床”的人们对此并没有预期中的兴奋，相反却提出这样的质疑：64位处理器真的是个有价值的东西吗？也许你会这样回答：这很简单，它提供了更多的虚拟地址空间。而这又能带来什么好处呢？64位的革命性在哪儿？
革 命 ——不是取代而是包容
1．更经济的64位解决方案。
跟企业用户不一样，扔下现有运行正常的32位系统，进入一个完全未知的64位平台，相信任何一位个人用户都会犹豫。Athlon 64的明智之处在于它是全球首款基于X86指令体系的64位PC处理器，也就是X86-64架构，支持64bit寻址位宽，并提供良好的向下兼容性——支持32bit。就这样，AMD砸开了存在10年的壁垒，跨越了32位和64位间的鸿沟！它能在X86体系上提供64位的计算能力。与单纯的64位处理器不同，Athlon64另辟蹊径，扩展现有X86-32指令，以求能够支持32位计算。它采用成熟的32位体系结构，将32位指令扩展到64位，这使它具备了极佳的32位/64位兼容性，甚至混合运行也能保持较高的效率。当然，除了采用X86-64架构之外，下面我们还将谈到Athlon 64处理器还有不少值得称道的改进。
2．执行效率更高。
在64位处理器中，即使是处理一个好几GB数据库也不在话下。而在32位芯片上，处理结构复杂的数据需要许多循环，而64位芯片则能在一次循环内完成。尽管就现在的32位应用而言，64位处理器的性能优势并不明显，但随着今后64位应用软件的不断普及，64位处理器肯定会有更大的性能发挥空间。
3．功耗和发热量更低。
长期以来，AMD处理器都被对手和许多用户抨击为发热大，在温控方面做得不好及稳定性差。那么Athlon 64的情况又怎么样呢？目前主流AMD 64位CPU的发热量并不比Intel的P4大。Athlon 64在具备高性能的同时能保持着低功耗，最大功耗比Prescott核心的P4低不少。其实从雷鸟之后到现在，AMD在“温度控制”方面所做的努力是有目共睹的，发热方面早已不成问题。现在还担心AMD CPU遇上风扇停转而烧毁的用户更是杞人忧天，因为自Athlon XP起AMD就在处理器内增加了温度监控电路，只要搭配的主板有相应电路的配合（即很多主板厂商称之为“烧不死技术”的功能），当CPU温度突然上升到规定数值的时候，系统就会立刻自动重启或断电，避免CPU被烧坏。另外，根据Tomshardware权威硬件网站做的测试，更加证实了AMD K8系列CPU不会再有烧毁的问题，很多发烧友也试过在工作的时候摘下K8 CPU上面的风扇，系统仍然能持续正常运行数分钟。
状 况 ——百花齐放的精彩
AMD的64位CPU面世至今已有一段时间了，从最初只有一部分高端的玩家买得起到如今的“全民普及”，AMD 64位CPU的产品线也变得非常丰富，而且一改以往支持者寡的局面，支持AMD 64位CPU的硬件、软件厂商非常之多。以至于目前针对K8平台展开的竞争早已不局限在AMD与死对头Intel之间，更反映在众多支持K8的主板芯片组及厂商之间。而且随着越来越多新产品的加入，这种斗争将变得越来越激烈。
认识K8家族
去年9月23日，AMD的Athlon 64处理器在Computex 2003大展上正式登场，这一天将被载入史册，AMD宣告个人桌面电脑以及移动计算正式进入64位时代。发展至今，究竟会有多少种规格的Athlon 64处理器？它们的差别是什么？PR值有没有统一的尺度？平心而论，现在市场上的Athlon 64的确有点“乱”，虽然这不影响它的品质和口碑，但是对消费者的采购的确造成了困扰。好，下面就让笔者为大家逐一介绍K8家族的各个成员。
高端 代表产品：Athlon64 FX-53 / -55
针对顶级处理器市场，AMD是以Athlon64 FX处理器来对抗Intel的P4 EE至尊版处理器。AMD发布的Athlon64 FX-53处理器近来已经进入国内市场。Athlon 64 FX-53仍采用ClawHammer核心，配备1MB L2缓存， 它整合支持双通道DDR 的内存控制器、支持Registered ECC DDR内存，是AMD为游戏玩家及发烧友们所定制的产品。使用Athlon 64 FX的系统并不便宜。除了处理器的价格外，内存价格也是一项负担。因为Athlon 64 FX所搭配的Registered ECC DDR内存要比传统的内存贵，而且市场上此类内存非常少。不过这个缺点将在最新的Socket 939版本的Athlon 64 FX处理器中得到改进，目前AMD已经发布了采用Socket 939接口的Athlon 64 FX-55。Athlon 64 FX-55整合了支持双通道DDR400的内存控制器，实际频率为2.6GHz，集成1MB二级缓存。未来Athlon64 FX将改用更先进的90nm制程，相信会有更好的性能表现。
中端 代表产品：Athlon 64 3000+～4000+
近期AMD正式发布了Athlon 64 4000+。此款产品同样采用Socket 939接口，不过由于受0.13微米SOI生产工艺的限制，Athlon 64 4000+的实际频率和Athlon 64 3800 +处理器一样，为2.4GHz。为了与Athlon 64 3800 +的性能拉开距离，Athlon 64 4000+并没有采用NewCastle核心，而是和高端的Athlon 64 FX-53一样采用ClawHammer核心，拥有1MB L2缓存。其实AMD采用ClawHammer 作为Athlon 64 4000 +的核心也只是出于无奈，因为种种限制，AMD的Athlon 64 4000+无法达到预期2.6GHz的频率，只有通过增加L2缓存容量来提升Athlon 64 4000+的性能。
另外，规格低一些的Athlon 64 3800+、3700+、3500+ 则采用Socket 754／939接口， 它们与Socket 940接口的Athlon 64 FX处理器最大不同之处是内存控制器——Athlon 64可以与普通DDR内存模块搭配使用，这无疑大大降低了Athlon 64系统的成本。
低端 代表产品：Athlon64 2800+
Athlon64 2800+的核心架构、缓存与Socket 754接口的Athlon64 3000+等CPU一样，只是其实际频率为1.8GHz。目前此款产品的价格已经降到1000元以下，凭借优异的性能，它几乎可以独战Intel在这个档次的所有产品。而且，据说AMD计划发布主频为1.6GHz的Athlon 64 2600+，价格预计在900元以下，这也将是一款极具杀伤力的产品。如果你近期选择Socket 754平台的话，笔者建议你考虑低频的Socket 754 Athlon64处理器。
未来，0.13微米SOI工艺的“ClawHammer”核心的Athlon 64即将让位给512KB缓存NewCastle核心的产品，后者同样也是0.13微米的制作工艺；NewCastle的接班人是代号为WinChester的Socket939处理器，它采用D0版核心，制作工艺也升级到0.09微米，不过二级缓存还是只有512KB。它和ClawHammer的差别还在于核心尺寸缩小了很多；最近的AMD产品规划图表中还赫然多了这样一个新东西：它的核心版本为E0，比D0的WinChester更好地支持双通道DDR400内存；这款被命名为San Diego的核心拥有1MB二级缓存，相信是ClawHammer系列未来的最佳继任者。
K8主板芯片组
1．VIA篇
（1）K8T800：针对Athlon 64平台，VIA一开始就祭出了K8T800这款芯片组。K8T800同样采用传统的南北桥设计，北桥是K8T800，支持800MHz的HyperTransport总线和AGP 8×显卡，南北桥芯片之间采用533MB/s的V-Link 8×总线连接。南桥是VT8237，支持RAID 0/1/0+1/JBOD和SATA，南北桥之间用8× V-Link技术连接，带宽高达533MB/s；目前市场上大多数K8主板采用的都是K8T800芯片组。

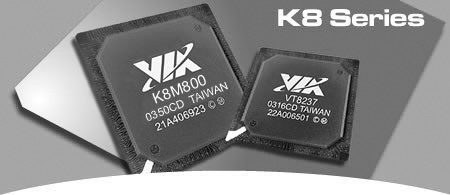

（2）K8M800：K8M800则是K8T800的整合版本，支持800MHz的HyperTransport总线，并集成了UniChrome Pro图形核心。整合的UniChrome Pro图形核心，内建了两个像素渲染管线和两个材质单元，支持MPEG2解压。它支持16MB至64MB显存，核心频率为200MHz，其他功能与K8T800一样。不过相关产品在市场上并不多见。

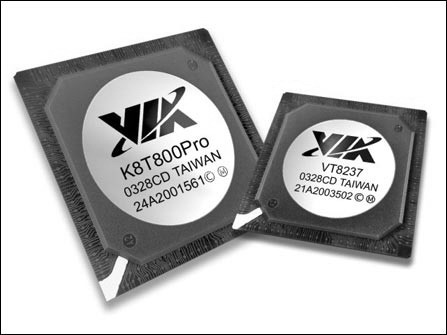

（3）K8T800Pro：K8T800 Pro就是改进后的K8T800，是今年才推出的产品。K8T800 Pro主要有两方面的改进。首先是威盛在K8T800 Pro上使AGP和PCI的时钟频率独立工作于HyperTransport总线的频率。对于一般应用来说，新的频率设计也许没有什么意义。但通过让AGP和PCI时钟频率异步运行，这将大大方便超频爱好者的使用。其次，K8T800 Pro支持1GHz的HyperTransport总线。这意味着北桥芯片可以更快地与CPU进行通讯。K8T800采用两条16bit、800MHz的HyperTransport总线连接，理论峰值带宽可达6.4GB/s，而K8T800 Pro采用两条16bit、1GHz的HyperTransport连接，理论峰值带宽可达8GB/s。最近采用该芯片组的主板产品已经在市场铺货，Socket 754或Socket 939平台的都有。

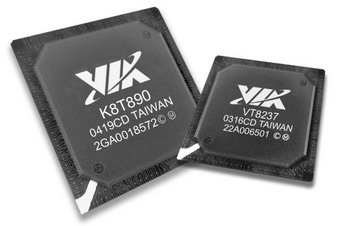

（4）K8T890：K8T800 Pro也只是VIA推出的临时性过渡产品，虽然各方面规格都可满足未来一年的需要，但无法支持PCI Express是它的致命伤。K8T890才是VIA的杀手锏！K8T890芯片是在K8T800 Pro的基础上改进而来的，因此它具有K8T800 Pro的大部分特点，相比以前的K8T800系列而言，K8T890系列的最大改进在于对PCI Express技术的支持。威盛K8T890正式支持VIA Flex Express技术结构（相当于Intel 915的PCI Express，只是叫法不同而已）， 支持1个PCI-Express ×16接口，以及4个PCI-Express ×1 高带宽设备接口。威盛把自己的PCI Express叫做VIA Flex Express，主要是为了和现有的一些芯片组进行区别：它把一些重要的“吃带宽”的设备直接和北桥相连，相比连接南桥的PCI Express设备而言，直接连通减少了延迟和瓶颈问题。K8T890提供20条PCI Express通道，实现千兆网卡、SCSI卡和HD TV tuner等设备直接和北桥的连通，拥有足够的传输带宽。
（5）K8M890：为了满足低端和OEM市场，VIA也将推出K8T890的整合版本K8M890，它同样支持1GHz的HyperTransport总线，并集成支持DirectX 9的DeltaChrome IGP图形核心。其主要规格与K8T890相似，但是主板具有两条PCI Express显卡插槽，并支持SLI双显卡技术和多屏显示功能。
（6）K8T890Pro：K8T890 Pro支持Dual GFX Express功能，支持NVIDIA的SLI(Scan Line Interleave)技术。另外，所整合的图形核心为VIA/S3开发的DeltaChrome 图形芯片，支持DirectX 9。
2．NVIDIA篇

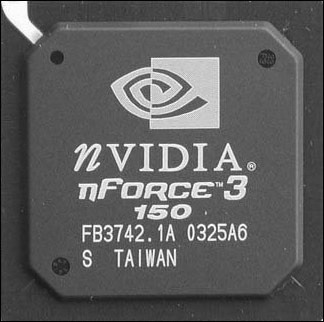

（1）nForce3 150：NVIDIA于2003年推出的最早的一款K8芯片组，并采用了全新的单芯片设计。主板上传统意义的南北桥芯片功能被整合到了一块芯片当中，将AGP3.0 控制器整合到了南桥芯片中。nForce 3 Pro通过一条带宽为3.6GB/S的HyperTransport总线与Opteron处理器相连接，这样的带宽足以满足AGP3.0和其他I/O系统的需要。由于采用单芯片设计，nForce 3 Pro的数据传输效率更高。但是，nForce3 150只支持600MHz的HyperTransport总线，而且上行位宽为16bit，下行位宽则只有8bit，而且由于推出时间较早，所以尚未加入对SATA硬盘的支持。所以在与K8T800的较量中，nForce3 150并没能像nForce2系列那样一鸣惊人。由于NVIDIA早在去年6月份就发布了nForce 3芯片组，不少厂商推出相应的主板产品较早，因此在 Athlon 64平台方面抢占了不少先机，不过被VIA 的K8T800后来居上，现在这类产品已基本退出市场。
（2）nForce3 Pro 150：它与nForce3 150其实在规格方面几乎完全相同，区别只是在于nForce3 Pro 150可支持Socket 940接口的Opteron，定位于行业用户。
（3）nForce3 250：nForce3 250是NVIDA用来取代nForce3 Pro 150 的芯片组。nForce3 250芯片组同nForce3 150芯片组之间最大的差别就是前者可以良好支持800MHz的HyperTransport总线，每个方向可以提供1.6GB/s的传输带宽；第二个变化就是IDE控制器。在nForce 3 150芯片组上，支持三组并行ATA通道，但并不支持SATA通道；而nForce 3 250芯片组则提供了两个并行ATA通道和四个SATA通道。此外，nForce3 250芯片组第三个特点就是增加了对USB 2.0接口的支持，在nForce 3 150芯片组中其最高支持6个USB 2.0端口，而且nForce 3 250则提供了对8个USB 2.0接口的支持。其独特的NV RAID不仅可以支持RAID 0，1，0+1和JBOD各种模式，而且可以让PATA和SATA硬盘混合RAID！另外AGP/PCI频率锁定功能对超频玩家非常有用。
（4）nForce3 250Gb：nForce3 250的加强版本，增加了对千兆以太网卡和硬件防火墙的支持。很显然，从nForce3 250系列开始，NVIDIA的K8芯片组开始在产品功能和易用性方面有了非常出色的改进。
（5）nForce3 Ultra：nForce3 250Gb的改进版，增加了对1GHz HyperTransport总线的支持，目前已有Socket 754和Socket 939平台产品上市。
（6）nForce3 250 Pro：基本规格同nForce3 Ultra类似，但可以支持Socket 940接口的Opteron。
（7）nForce4：针对PCI Express新平台的nForce4系列入门产品，具备8声道AC’97音效、千兆以太网卡、NVRAID功能、Firewall 2.0硬件防火墙和nTune Performance Utility性能工具软件，此外还增加了对下一代SATA Ⅱ（1.5Gb/s）设备的支持，产品的附加价值再次得到了提升。nForce 4芯片组最大的改进也是引进了 PCI Express 高速总线，这是一个顺乎潮流的改革。
所有nForce4主板上都将提供至少1条PCI Express ×16 接口和两条PCI Express ×1接口。nForce 4另外的亮点就是优秀的磁盘性能和丰富的网络、磁盘阵列功能，NVIDIA将nForce 4的磁盘控制器进行了重新设计，大大提高了磁盘稳定性能和相应扩展性能。
（8）nForce4 Ultra：nForce4 Ultra是业内第一款支持 SATAⅡ（3Gb/s）标准的主板芯片组，它能够提供4个SATA 3Gb/s接口，理论带宽是现在SATA 150的两倍以上。而且，SATAⅡ还拥有NCQ（本机命令排序）能力，可以大幅优化磁盘性能，让硬盘在单个旋转周期内获得更多数据，有着比SATA 150更为强大高效的纠错机制。nForce 4集成了两个磁盘控制器，拥有两个独立的传输通道，增加了带宽和数据交换速率，可以同时支持4个SATAⅡ和两个PATA的Channel。而且在nForce4的基础上加入了ActiveArmor安全网络引擎，与nVIDIA的Firewall 2.0硬件防火墙结合后，在提高网络数据传输量、降低CPU使用率、执行深层数据包检查等方面都有了加强和改进。
（9）nForce4 SLI：基本规格与nForce4 Ultra类似，但具有两条PCI Express显卡插槽，能够使用两块PCI Express显卡获得较大的图形性能提升，NVIDIA的SLI技术也由此在K8平台上得以实现。但是由于受到PCI Express连接通路数量的限制，nForce4 SLI的模式也只能采用双PCI Express ×8的模式，即SLI模式下时每个PCI Express ×16插槽只可能被分配到×8的带宽。
除了以上产品之外，其实NVIDIA还有一款尚未发布的nForce4 Pro芯片组，据说可支持双Opteron系统，针对的是高端服务器或工作站市场，在此就不多介绍了。
3．SiS篇
（1）SiS755：早在去年7月，SiS就已经发布了SiS755芯片组，它应用了SiS研发的HyperStreaming Engine技术，支持800MHz的HyperTransport总线，南北桥之间通过1GB/s带宽的MuTIOL（妙渠）连接。性能方面与K8T800和nForce3 250系列基本处于伯仲之间。SiS755支持AGP 8×，最高支持2GB DDR400内存(以单通道模式工作)。搭配最新一代SiS964南桥芯片，为整体系统提供了更全面的功能。整合了SATA接口的全新南桥芯片SiS964不仅支持双通道PATA，更提供两个 SATA 150的接口。而其中SATA 150接口将使硬盘数据传输速度提升到高达每秒150MB。支持8个内置的USB 2.0接口、整合网卡和5.1声道的声卡。SiS964更支持多种RAID模式，包括RAID 0，RAID 1和JBOD，使系统运行时的稳定性和性能进一步提高。从CPU插槽来看，它只支持754针脚的Athlon64的CPU。
（2）SiS755FX：SiS 755FX是SiS755的改进版。和SiS 755北桥相比，SiS775FX最大的变化是支持1GHz的Hypertransport技术，使得CPU和北桥芯片的数据交换带宽能达到8GB/s，在性能方面也有了一定提升。
（3）SiS760：这是SiS的首款整合型K8芯片组，整合了支持DirectX 8.1的Mirage 2图形核心，在针脚上兼容 SiS755芯片组，规格与SiS755相近。

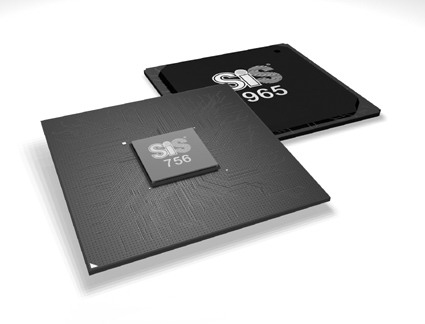

（4）SiS756：新的SiS756芯片组支持PCI-Express ×16接口，SiS756系列在南桥方面采用SiS965芯片。两年来，矽统科技（SiS）在芯片组领域发展迅猛，由于在P4平台拥有数量庞大的OEM客户而在零售市场着墨不多，因此其产品的关注度和曝光度相比Intel、NVIDIA等要相差很多，一直充当着“默默无闻”的强者。事实上，SiS芯片组的性能早已有了突飞猛进的提升，并且稳定性、兼容性也大为改善。SiS756 比起它的前辈SiS755/SiS755FX来说，其性能有了相当大的提升。SiS756除了支持 Socket939处理器及1GHz HyperTransport以外，它还是一款具备PCI Express支持能力的芯片组。SiS756所谓PCI Express的支持可以分成两个部分，包括SiS756北桥的PCI Express×16视频总线，以及SiS965南桥的PCI Express ×1 I/O总线。PCI Express定义的每个通道（Lane）带宽是250MB/s，×16 视频专用总线的带宽是250MB/s×16=4GB/s（单向），PCI Express ×16总线将用来安装 PCI Express 接口的显卡。而SiS965南桥所具备的两个 PCI Express ×1 插槽，则可以安装相对应接口的板卡。与SiS964南桥相比，除了支持PCI Express ×1外， SiS965 还内建了Gigabit Ethernet MAC 控制器，另外对SATA 的支持也从 SiS964 的两个增加到 4个。
明年初，SiS还将发布与SiS756在针脚上互相兼容的SiS756FX芯片组。与K8T890Pro或nForce4 SLI类似，新产品将可支持双PCI Express显卡功能。另外，整合支持DirectX 7的Mirage 1图形核心、针对廉价市场推出的SiS761GX芯片组，以及整合支持DirectX 9的Mirage 3图形核心的SiS770芯片组也将于明年发布。
4．ULi篇
（1）M1687：该产品一般采用的是M1687北桥+M1563南桥芯片的搭配，据说与AMD-8251其实是一样的产品，其南北桥之间的数据传输带宽可达1.6GB/s，同样支持800MHz的HyperTransport总线，但是该产品在市场上较为少见。
（2）M1689：与nForce3系列类似，该产品也采用了单芯片组设计，并且可支持最高1GHz的HyperTransport总线，性能较M1687有一定提升。目前已有少数厂家推出了采用这款芯片组的主板产品。
5．ATi篇
（1）Radeon Xpress 200：ATi目前的K8芯片组产品均针对PCI Express平台，这款产品代号RS480，可支持1GHz的HyperTransport总线，并整合了Radeon X300级别的图形核心，支持DirectX 9、Vertex Shader 2.0和Pixel Shader 2.0标准。其独有的HyperMemory技术还可通过UMA（Unified Memory Architecture）统一显存架构，让整合显卡共享最大128MB容量的系统内存。
（2）Radeon Xpress 200P：它其实就是Radeon Xpress 200的独立型芯片组版本，除了没有整合显卡外，其他规格几乎和后者完全一样。
其实除了以上产品之外，AMD自己也推出有AMD-8131、AMD-8151等K8芯片组，不过它们针对的是高端服务器市场，主流市场上一般难见其踪影，所以在此就不介绍了。

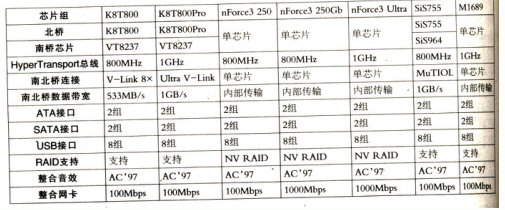

目前市场上最常见的仍然是AGP平台的K8主板，而且一般采用的都是K8T800、K8T800Pro、nForce3 250、nForce3 250Gb、nForce3 Ultra、SiS755和M1689等芯片组。下边的表格列出了它们的规格对比，大家可以在选购时将它们作为参考。另外要注意的是，除了单芯片组产品外，如果厂家在主板上搭配不同的南桥芯片，也会带来功能方面的差异。
小资料：CnQ ——AMD CPU温控技术
在新的Athlon 64处理器中，AMD都使用了一种名为Cool‘n’Quiet（简称“CnQ”）的技术。AMD的中央处理器一直因高性能、低价格而大受欢迎，但同时其高发热量和高耗电量也使许多心仪AMD产品的用户望而却步，而CnQ技术的出现将会使这一切得到改变。CnQ类似于移动版Athlon 64所采用的PowerNow!技术，它可自动调节处理器的工作频率，并搭配测温器件，自动调节散热器转速以达到降温静音的效果。可以这样认为，Athlon 64的CnQ技术几乎可以与Intel Pentium M中所使用的SpeedStep技术和Transmeta Crusoe中的LongRun技术媲美。但是，Intel和Transmeta的低功耗节电技术都是面向笔记本电脑的，而在桌面CPU中最早使用这种低功耗节电功能的应是AMD的产品了。
（阿土仔 萤火之森）
超 越 ——K8平台性能解析
通过前面的介绍，大家对于K8平台也应该有了初步的了解。但是作为消费者来说，最关心的恐怕还是产品的实际性能了。在众多的CPU和主板中，究竟哪些才是最适合自己的产品呢？相信看完下面的文章之后，你将会得到一个满意的答案。
一、CPU性能对比
现在市场上的中高端CPU种类繁多，其中Intel平台就既有Northwood核心、Socket 478接口的Pentium 4，也有Prescott核心、Socket 478或Socket T（LGA 775）的Pentium 4，甚至还有集成2MB三级缓存、价格极其昂贵的桌面处理器Pentium 4 Extreme Edition（简称P4 EE）；而AMD平台则既有中端的Athlon XP和Sempron，也有中高端采用多种核心、Socket 754或Socket 939接口的Athlon 64，以及最高端的桌面处理器Athlon 64 FX系列。相信有许多人对于这些产品的性能孰强孰弱都非常关心，而最近也有不少机构针对这些CPU的性能做了对比测试，下面我们就来看看有关的测试结果（见右表）。

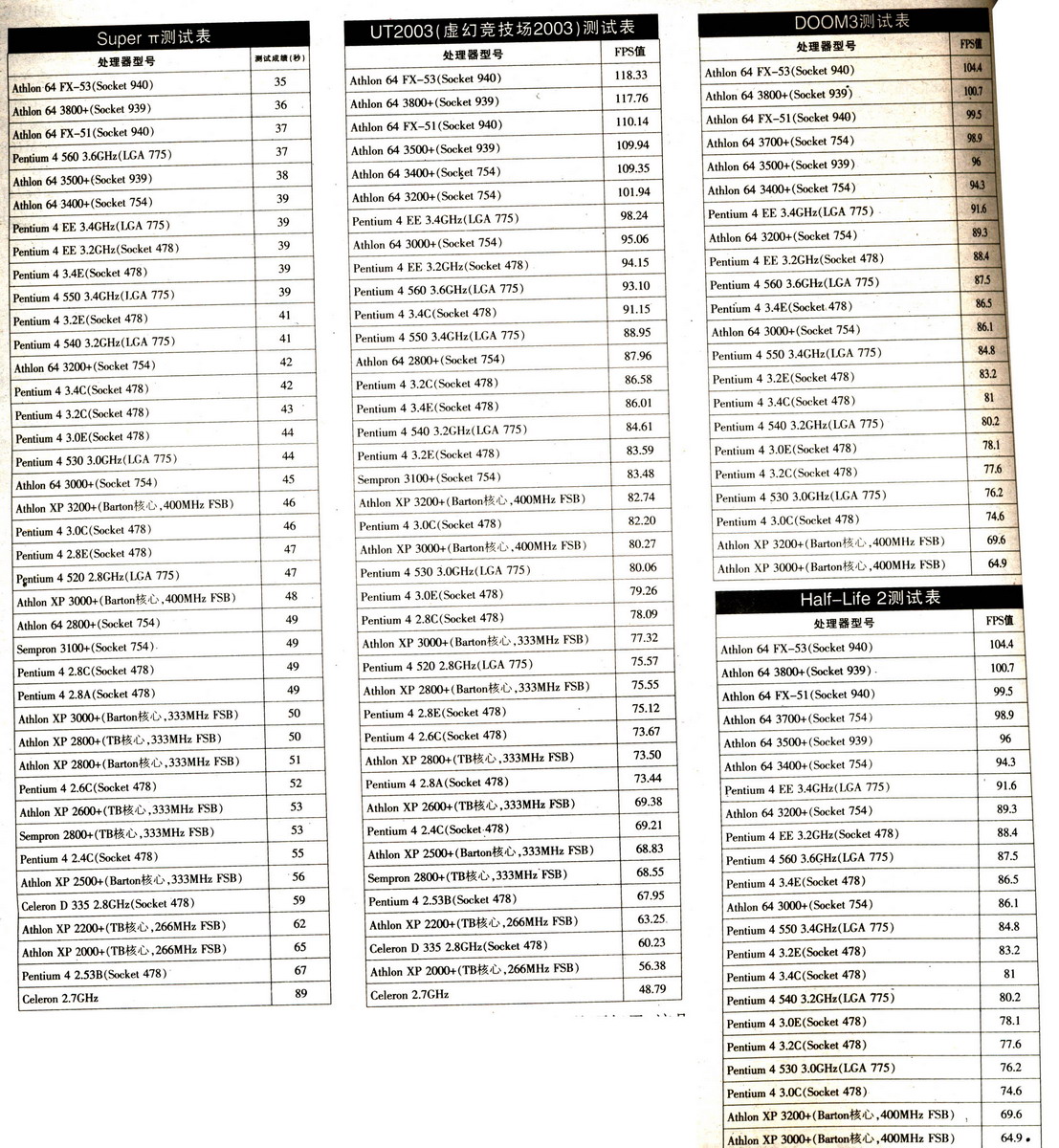

1.Super π测试
Super π是一款圆周率计算软件，计算一定位数的圆周率所需要的时间越短，说明CPU的运算速度越快。由于它的操作简单易行，而且可以很好地反映出CPU的真实运算性能，所以是最受超频玩家欢迎的测试软件之一。我们常常会看到玩家的超频榜都是以Super π运算成绩为标准，也正是基于这个原因。以下就是常见桌面处理器计算104万位圆周率的测试结果。
2.游戏性能测试
CPU的游戏性能究竟如何，相信是绝大多数DIYer最密切关注的事情，呵呵。下面我们就以UT2003、DOOM3和Half-Life 2为例，向大家展示桌面处理器在游戏中的真实性能。
（1）UT2003（虚幻竞技场2003）
老牌的经典游戏测试，以640×480分辨率测试BotMatch。这个不用说，当然是FPS值越高越好喽。
（2）DOOM3测试
最新的OpenGL游戏大作，标准Demo测试。结果仍然是FPS值越高越好。
（3）Half-Life 2测试
最新的DirectX 9游戏大作，800×600分辨率测试。FPS值越高证明CPU性能越强。
在琳琅满目的中高端处理器中，K8处理器的性能究竟有多强大呢？通过上面的测试结果，相信大家都已心中有数了吧。
二、芯片组性能陈述
由于业界许多厂商对于K8平台的市场前景均非常看好，加上Intel平台近年来一直是Intel自家产品一家独大，因此包括VIA、NVIDIA、SiS、ULi和ATi在内的多家芯片组厂商，都在K8平台芯片组产品研发上投入了巨大精力。在短短的两年里，这几家厂商发布的相关产品居然达到了数十种之多，K8平台也因此迎来了空前的繁荣。
不过，由于K8处理器本身已整合了内存控制器，因此在大多数情况下，K8平台同档次的芯片组产品的性能表现并没有多少差异，“同性能化”现象相当明显。所以我们在选择K8芯片组的时候，应当更多地从产品的特色功能、易用性以及性能价格比等方面进行综合考虑。至于这些芯片组各自的性能特点如何，大家可以参考之前的芯片组介绍。
理 性——产品需求与选购要点
一、我需要K8吗
为了强推64位平台，AMD已决定将Duron与Athlon XP系列全线停产。相关产品在市场也越来越难买到，而且价格还被人为抬高。以盒装Athlon XP 2500+为例，其价格目前就被商家炒到了800元左右，甚至逼近Athlon 64 2800+的价格！而源于K7的Sempron，换了个“马甲”后价格也比性能相近的Athlon XP高出不少。K7平台目前的这种表现无疑让许多DIY玩家失望。
而反观Intel平台，即使是低端的Celeron和Celeron D，价格也多在500元～700元之间，并不比Athlon 64 2800+便宜多少。高端的Pentium 4不但价格昂贵，在性能表现和可升级性等方面也不具备优势。所以如果你对低端平台的性能表现不满意的话，那么在中高端平台方面，K8是目前当仁不让的选择。
二、K8平台有哪些优势
1．强大的性能
与K7系列处理器相比，K8处理器的核心集成了内存控制器与HyperTransport总线，性能有了很大幅度的提升。AMD处理器“低频高效”的特性也由此得到了进一步延续。例如Athlon 64 4000+的实际主频仅为2.4GHz，但是在性能测试中，它却轻松战胜了市场定位和工作频率都比自己高得多的Pentium 4 EE。主流的Athlon 64 2800+、3000+等产品也有着非常出色的性能表现。而这都还只是在32位系统环境的前提下，等到64位应用环境普及时，相信Athlon 64的表现还将更加令人惊喜。
2．兼容32位与64位运算
这也是K8平台的一大卖点，X86-64指令集使得它可以同时兼容32位和64位程序，可以让用户在64位操作系统尚未普及时实现平滑过渡。就连Intel后来发布的EM64T（Extended Memory 64 Technology）技术，也是根据AMD的X86-64模式设计的，因此EM64T完全兼容X86-64模式。
3．更安全的使用环境
互联网应用普及的同时，也带来了病毒的泛滥。而K8系列处理器的硬件防病毒功能也由此而大放异彩，例如Windows XP SP2与Athlon 64系列的EVP（Enhanced Virus Protection）防病毒技术相互配合，就能防止缓冲区溢出等常见恶意代码攻击，为用户带来更加安全的使用环境。
4．更低的功耗与发热量
几年前，AMD处理器的高功耗曾经被许多媒体和DIY玩家所诟病。可是三十年河东，三十年河西，如今这个烫手的山芋已经被Intel完全接了过去。现在K8处理器无论是功耗还是发热量，都远远小于Intel的Prescott核心P4处理器，而且其Cool‘n’Quiet节能技术，还能使CPU在空载时自动降频，让功耗、发热与风扇噪音都大大减小。
5．出色的性价比
经历过连续调价之后，目前主流盒装Athlon 64处理器的价格已经比同档次的Pentium 4便宜了数百元之多。而由于CPU中集成了内存控制器，大大降低了主板设计的复杂程度和生产成本，所以有不少K8主板甚至降到了600元～700元的价格范围内。所以与Intel目前正在力推的i915平台相比，组建一套K8平台的费用可谓相当低廉，而且在游戏性能等方面还更加出色。
三、全新购买应注意什么
1．选对产品

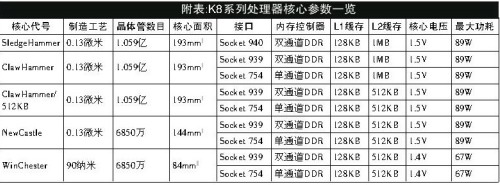

从第一颗64位的Opteron处理器诞生至今，K8系列已经衍生出了多种核心的产品，它们在制造工艺、CPU接口、缓存容量、工作电压与功耗等方面都有所不同。下面让我们来看看这些核心的有关参数(见附表)。
显然在这些产品当中，新推出的WinChester核心Athlon 64具有更低的工作电压、功耗以及更强的超频潜力，因此也最具购买价值。不过在它尚未大量上市之前，超频性能同样不错的NewCastle核心Athlon 64处理器，对于想尝鲜的用户来说也是很超值的选择，毕竟其价格要便宜很多。另外，ClawHammer核心成本比NewCastle高出不少，但性能差距却不明显，所以基于成本控制与性能因素综合考虑，这类产品会逐渐淡出市场，或只在高端产品中出现。
2．留意性能
因为不同核心的Athlon 64在缓存、工作频率、实际性能等方面都有所不同，但是光从产品命名来看，有部分产品在实际频率上出现了一定重叠，例如Athlon 64 3000+（1.8GHz／Socket 939）与3000+（2.0 GHz／Socket 754）。而因为工作频率上的差距，从性能上来看，这些产品当中同样PR值的Socket 754接口的Athlon 64可能会优于Socket 939接口的Athlon 64。因此对于不太倾向于超频的朋友来说，选择价格便宜的Socket 754接口产品更加划算；而如果是想通过超频充分发挥系统潜能的玩家，Socket 939和双通道DDR平台才是他们的最爱。
3．主板的搭配
俗话说：“好马配好鞍”。好的CPU也应该搭配好的主板才能充分发挥其性能。目前市场上的廉价K8主板大多数基于K8T800和SiS755芯片组，如果想组建廉价K8平台用它们还是不错的。但对于超频玩家来说，支持AGP/PCI频率锁定的K8T800Pro和nForce3 250系列甚至nForce3 Ultra等主板才是更合适的选择。
4．内存的搭配
虽然说普通的DDR400在K8平台也还够用，但是如果超频的话，更高规格的内存才能充分发挥平台的潜力。最近市场上已有宇瞻、黑金刚、超胜等少数品牌推出了DDR433、DDR450甚至DDR500规格的内存，而且价格与普通的DDR400内存比较接近。在价格相差不大的前提下，建议大家优先考虑超频性能良好的DDR400内存以及品牌DDR450甚至DDR500等内存产品。
5．显卡的搭配
如果仅仅是简单的办公或上网应用，即使是好几年前的老机器也能胜任。所以就主流应用来说，类似复杂图像处理和大型3D游戏这样的环境才能让Athlon 64充分展示其强大性能。这样系统搭配的显卡自然也不能太差。目前就算是最顶级的游戏显卡，在K8平台上也不会造成资源浪费，而预算有限的话，也可以考虑GeForce FX 5700、GeForce 6600GT或Radeon 9600Pro、Radeon 9800Pro等中端产品。
四、升级购买应该注意什么
在准备购买K8平台的人群中，也有一部分属于升级用户。这部分消费者往往很关心除了主板与CPU之外是否还需要更换电源等其它配件。下面就让我们来解答这些疑问。
1．散热要求
前面已经说过，如今Athlon 64处理器的功耗与发热量都远低于Intel平台Prescott核心的Pentium 4产品。再加上Cool‘n’Quiet节能技术，正常情况下CPU的发热量并不大，而且目前的K8主板大都具有过热保护技术。所以盒装处理器自带的散热风扇就能很好地满足需要。
2．电源功率要求
我们知道，Barton核心Athlon XP的最大功耗为76.8W，Northwood核心Pentium 4的为81.8W，而Prescott核心Pentium 4的功耗的官方公布数值为103W（也有媒体称实测功率达到了120W）。与它们相比，Athlon 64的最大功耗为89W，新出的WinChester核心产品的功耗甚至只有67W！如果搭配的都是主流配件的话，一般额定功率为250W的电源都能胜任，就算是高端的豪华配置300W～350W的电源也能满足需求。而如果你的机器过去跑Athlon XP或Pentium 4都没问题的话，根本就不用担心电源会不会带不动新系统。
五、超频时要注意哪些问题
1．CPU倍频调节
由于AMD对处理器采取了锁频措施，如今要想充分发挥CPU的超频潜力，只有通过提高CPU外频来实现。不过，Athlon 64并没有锁住其默认倍频以下的倍频，也就是说Athlon 64处理器的倍频仍然有一定的调整空间。所以我们可以很灵活地在CPU外频与倍频设置上选择一个最佳的结合点来进行超频。另外多数K8主板也提供了CPU工作电压的调节功能。这也使得K8平台的超频相对来说变得更加容易。
2．AGP/PCI频率锁定
老资格的DIY玩家都知道，如果在不支持AGP/PCI频率锁定的主板上超频，在非标准外频下会迫使声卡、网卡、硬盘等其它配件在远高于其额定频率的条件下工作，长期使用很容易对配件造成损害。而K8T800Pro、nForce3 250等芯片组都可以对AGP/PCI频率进行锁定，从而使超频变得更加安全。所以推荐超频玩家尽量选择这类产品。
3．CPU外频与内存频率异步
默认不超频的情况下，Athlon 64的外频与DDR400一样都是工作在200MHz的频率下。但是如果仅仅使用普通的DDR400内存，处理器超到高外频后内存将很难保持与CPU同步。这时玩家要么用超频性能良好的DDR400内存以及品牌DDR450甚至DDR500等内存产品，要么在主板BIOS中设置CPU外频与内存频率异步运行。
（北京 阿土仔）
选 择 ——产品推荐
随着IT媒体的报道与宣传力度不断加大，K8平台在游戏性能、安全性、可升级性以及价格等方面的诸多优势正在为越来越多的消费者所认识。众多芯片组厂商争相开发针对K8平台的新产品，也正好说明了业界对于K8平台的市场前景非常看好。而自从AMD于2004年下半年连续调低Athlon 64处理器的价格以来，人们对于其产品的关注就在不断升温。不久前Athlon 64 2800+的价格跌破千元大关，更是引发了市场上相关CPU与主板产品的销售热潮。与半年多以前组建一套K8平台动辄要上万元的情况相比，现在我们只需花主流配置的价钱，就可以攒出一台高性价比的K8电脑。这一切都已说明，64位的普及时代已经来临。
那么作为消费者来说，究竟要如何攒出一台高性价比的K8电脑呢？下面我们就根据不同的读者群体，在“新手上路”与“高手之道”中向大家推荐目前性价比较高的一些产品。
一、新手上路
相信在读者当中，有许多人在DIY方面还只是新手级别。所以我们在这里根据不同的档次与价位，为这部分读者准备了不同的推荐配置。希望它们能够对想攒机的朋友起到一定的参考作用。

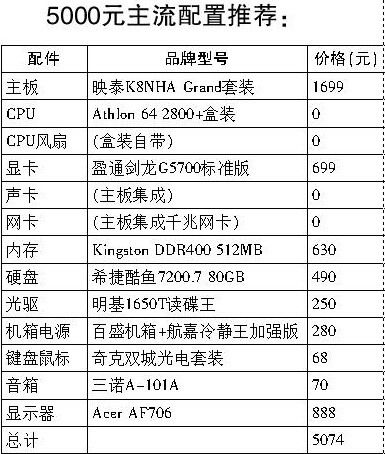

5000元主流配置推荐：
推荐理由：配置中的映泰K8NHA Grand促销套装包括了映泰K8NHA Grand主板和Athlon 64 2800+盒装处理器，其中映泰K8NHA Grand主板采用的是NVIDIA的nForce3 250Gb芯片组，支持800MHz的HyperTransport总线、Socket 754接口的Athlon 64处理器和最大2GB容量的DDR400内存，带有SATA、IEEE1394接口且可支持PATA与SATA硬盘组建混合RAID，并集成了硬件防火墙、千兆网卡和6声道声卡，还通过了微软WHQL认证和AMD官方认证。
这款主板的零售价格为788元，加上处理器后1699元的套装价格非常超值。盈通剑龙G5700标准版采用GeForce FX 5700芯片，性能足以流畅运行当今主流的3D游戏，699元的价格同样具有很高性价比。加上512MB容量的Kingston DDR400内存、80GB硬盘、DVD光驱和17英寸CRT纯平显示器，能很好地满足主流的应用需求。
适合人群：
以办公、上网、DVD大片欣赏、主流3D游戏应用为主的普通用户。
9000元豪华配置推荐：

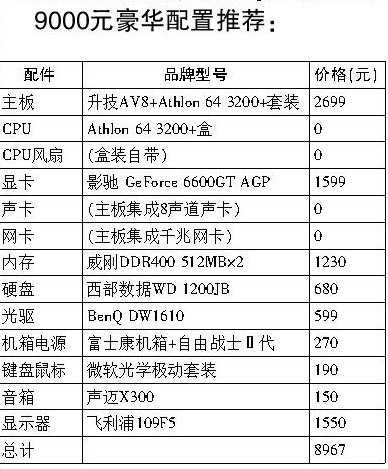

推荐理由：Socket 754接口产品虽然价格便宜，但是Socket 939和双通道DDR平台才能充分发挥HyperTransport总线的性能优势。所以采用90纳米制程和Socket 939接口的Athlon 64 3000+上市后，立即激起了超频玩家的极大兴趣。升技也于此时推出了由AV8主板与Athlon 64 3200+组成的套装。其中主板采用VIA的K8T800Pro+VT8237芯片组，支持1GHz的HyperTransport总线和Socket 939接口处理器，并板载了8声道声卡和千兆网卡。影驰 GeForce 6600GT AGP是当前市场上最廉价的GeForce 6600GT显卡之一，加上总容量为1GB的双通道DDR400内存，即使面对DOOM3等硬件杀手也游刃有余。西部数据JB系列的8MB缓存能在一定程度上提升硬盘性能。BenQ DW1610 DVD刻录机支持双16×DVD刻录,刻录品质也不错,值得选购。19英寸CRT纯平显示器也是观赏DVD大片和玩3D游戏的好选择。
适合人群：
对电脑硬件性能有着较高要求的游戏发烧友、超频玩家。
二、高手之道
在DIYer当中，也有不少人属于颇有经验的高手。这部分玩家对于产品的规格与性能往往都有一定的了解，能够根据自己的实际应用需求攒出高性价比的机器，所以在此我们只对单独的产品或K8套装进行推荐。
1.CPU推荐：
（1）Athlon 64 2800+盒装处理器（Socket 754接口）
推荐理由：这款产品采用的是0.13微米制造工艺和NewCastle核心，CPU外频为200MHz，倍频为9，实际工作主频1.8GHz，默认工作电压1.5V，最大功率89W。由于制造工艺所限，其超频极限大致在2.4GHz～2.6GHz。不到千元的价格就能体验Athlon 64的魅力，对于消费者来说实在是一个不小的诱惑。
（2）Athlon 64 3000+盒装处理器（Socket 754接口）
推荐理由：这款产品采用的是0.13微米制造工艺和NewCastle核心，CPU外频为200MHz，倍频为10，实际工作主频2.0GHz，默认工作电压1.5V，最大功率89W。其超频极限仍然在2.4GHz～2.6GHz，不过由于倍频可调整范围更大，加上CPU平均品质有所提高，相对来说要比Athlon 64 2800+好超一点。
（3）Athlon 64 3000+盒装处理器（Socket 939接口）
推荐理由：这款产品采用的是90纳米制造工艺和WinChester核心，CPU外频为200MHz，倍频为9，实际工作主频1.8GHz，默认工作电压1.4V，最大功率仅为67W。大家千万注意不要将它与Socket 754接口、主频为2GHz的Athlon 64 3000+混淆了。由于默认工作频率有着200MHz的差距，即使搭配双通道DDR系统，Socket 939的Athlon 64 3000+性能也要稍弱于Socket 754接口的版本，但是良好的超频潜力弥补了这一缺陷。这也使得它成为无数玩家追捧的新一代超频明星。
2.主板推荐：
（1）昂达K8T800PN
推荐理由：昂达K8T800PN主板采用的是VIA的K8T800Pro+VT8237芯片组，与常见的K8T800主板相比增加了对1GHz HyperTrasport总线的支持。主板使用三相供电设计，支持Socket 754接口的Athlon 64处理器、最大2GB容量的DDR400内存以及SATA RAID，并集成了6声道声卡和百兆网卡，还具备昂达的“不死鸟”CPU防烧死技术。目前购买这款产品的消费者还可以免费获赠一套价值99元的昂达霹雳手光电键鼠套装，比较超值。
（2）盈通雪狐YNF3-250
推荐理由：盈通雪狐YNF3-250主板采用的是NVIDIA的nForce3 250芯片组，支持Socket 754接口的Athlon 64处理器、800MHz的HyperTransport总线、最大3GB容量的DDR400内存和SATA设备。值得一提的是，主板不但支持RAID 0、1、0+1多种磁盘阵列模式，还支持PATA硬盘与SATA硬盘混合RAID功能。另外，主板还板载了10/100Mbps自适应网卡和5.1声道声卡，支持S/PDIF输出。
（3）磐正EP-8KDA3J
推荐理由：磐正EP-8KDA3J主板采用的是NVIDIA的nForce3 250Gb芯片组，支持Socket 754接口的Athlon 64处理器、800MHz的HyperTransport总线、最大3GB容量的DDR400内存和SATA设备。除了同nForce3 250一样可支持PATA与SATA硬盘混合RAID外，还集成有硬件防火墙、千兆以太网卡和8声道声卡，并板载有DEBUG侦错LED，可帮助DIYer检测硬件故障来源。
至于Socket 939接口的主板，因为均属于刚刚上市的产品，所以目前价格普遍较高，而且大多都是以主板加CPU套装的形式推出。所以下面就让我们来看一看，目前市场上都有哪些比较超值的K8套装。
3.K8套装推荐：
由于Athlon 64在市场上的销售势头非常强劲，于是不少主板厂商都顺势推出了K8主板加CPU促销套装。从价格来看，这些套装一般都要比单独购买主板与CPU便宜百元左右甚至更多，因此获得了不少消费者的青睐。目前市场上常见的K8套装，主板一般都采用的是VIA的K8T800、K8T800Pro或NVIDIA的nForce3 250/250Gb等芯片组，但也有少数基于NVIDIA nForce3 Ultra和ULi M1689芯片组的产品。笔者将市场上常见的一些套装列成了以下的表格，以供大家选购产品时参考。
另外需要提醒诸位的是，最近Athlon 64处理器的价格一直在不断降低，导致部分品牌的套装价格都来不及更新。例如我们仔细观察下面的报价就可以发现，有些套装的价格甚至比单买CPU和主板的还高。所以大家在购买产品前，一定要记住多多关注市场行情和厂商的促销活动！
华擎K8 Combo-Z是一款较为特殊的产品。一来主板采用的是市场上相对较为少见的ULi M1689芯片组；二来主板还同时具备了Socket 754和939两种CPU插槽，这也是“K8 Combo-Z”名称的由来。另外，套装中的Athlon 64 3000+采用的是90纳米制程的WinChester核心和Socket 939接口，支持双通道DDR。
有关K8平台的CPU与相关主板产品的介绍到此就告一段落。希望通过本期特别策划，所有关注K8平台的读者都能够买到让自己称心如意的产品，充分享受科技带给我们的巨大乐趣！
