Visio 2003家居设计实例详解

数码时尚

家居艺术设计师 付慧青

　　Visio是一个图表绘制程序，它可以帮助你创建说明和组织复杂设想、过程与系统的业务和技术图表。使用Visio创建的图表使你能够将信息形像化，并能够以清楚简明的方式有效地交流信息。Visio包括了机械工程、建筑设计图、组织结构图等16种绘图类型，这里我们以时下最为流行的家居设计为例，说明Visio的使用方法与技巧。

　　一、“个人天地”单间设计

　　实例说明：王小姐拥有一个仅25平方米的一居室。她希望充分发挥有限空间的作用，布置成一个小小的安乐窝：既当起居室，又兼作餐厅，还要当客厅，不时与朋友小聚。如图1所示。

　　　　　　　　　　　　　　　　　　　　　　　图1

　　1.户型结构规划

　　我们先来画出单间墙壁、壁柱与阳台。如果是商品房，可参照开发商提供的平面布置图绘制房间结构。如果没有平面布置图，可以自己量一下尺寸。

　　(1)准备工作

　　启动Visio，在出现的“选择绘图类型”列表中，选择“建筑设计图”类别的“家居规划”模板。

　　点击“文件→页面设置”菜单命令，在出现的“页面设置”对话框中，点击“打印设置”选项卡，设置“打印纸”为“纵向”；点击“页面尺寸”选项卡，设置“页面方向”为“纵向”；再点击“绘图缩放比例”选项卡，选择“预定义的缩放比例”项，在下拉列表中选择比例为“1：10”。现在，可以在“页面尺寸”项中看到绘图区为“5.94×8.41”，是近50平方米，已经足够大了。点击“确定”按钮。

　　(2)新建墙壁

　　点击“形状”区的“墙壁、外壳和结构”类目，拖曳一个矩形“房间”到绘图区。我们可以调节形状周围的8个矩形控制点，以更改大小，调节圆形控制点，以旋转它的方向。

　　右键点击“房间”形状，选择“属性”命令，在出现的“自定义属性”对话框中，设置“宽度”为3.5m，“高度”为6.9m。点击“确定”按钮后，将“房间”移动到绘图区中央。

　　在离最上面墙壁2米处，还有一段内墙。在“墙壁、外壳和结构”类目中找到“墙壁”项，拖到房间左侧墙壁。设置属性为“墙长”0.7m，“墙厚”120mm，点击“确定”按钮。

　　注意：墙分外墙和内墙。外墙一般为24墙，即240mm，内墙为一般12墙，即120mm。外墙是承重墙，也有个别内墙承重，这样的墙就会厚一些。承重墙不可拆迁！

　　(3)添加壁柱

　　在“墙壁、外壳和结构”类目中找到“拐角壁柱”形状，拖到房间左上角。设置属性为“截面宽度”0.5m，“截面深度”0.45m。然后移动壁柱，与房间左上角的内侧对齐。

　　(4)绘制阳台

　　由于Visio提供的形状里没有阳台，需要我们自行绘制。

　　点击工具栏上的“绘图工具”按钮 ，在出现的工具栏中选择“矩形工具”，在图形下方绘制宽3.4m，高0.6m的阳台。

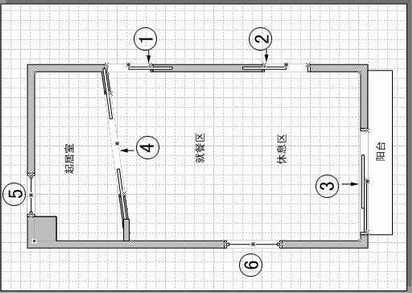

　　至此，单间的墙面部分就建好了。接下来，我们应该添加上门窗。考虑到房间空间太小，我们将门都设计成推拉门。在图1中都做好了相应编号，请参照操作。

　　(5)添加通向走道与阳台的门

　　在“墙壁、外壳和结构”类目中找到“凹槽门”形状，拖放2次，放置凹槽门①②到右侧墙壁。右键点击凹槽门②，选择“向左打开/向右打开”命令，反转门的打开方向。

　　在“墙壁、外壳和结构”类目中找到“旁通门”形状，拖到房间下面的墙壁。设置属性为“门宽”2100mm，点击“确定”按钮。这样，通向阳台的③号门，就安装好了。

　　提示：门的一般宽度是600～900mm。③号门通向阳台，因此尺寸选择最小。

　　(6)添加窗户

　　在“墙壁、外壳和结构”类目中找到“窗户”形状，拖放2次，分别放置在上面与左面的墙壁。在“自定义属性”对话框中，⑤号窗户设置为900mm 的“滑窗”，左侧的⑥号窗户为2100mm的“大型落地窗”。

　　注意：选中“门”或“窗”形状后，可看到其两侧各有一个红色的控制手柄，表示它们已经吸附在墙壁上。当移动墙壁时，吸附在其上的门和窗会一起移动。

　　(7)将起居室与活动区分隔

　　即使喜好与朋友共聚，但还是需要有自己小小的私密空间。因此，我们将在起居室与休息区间添加一个隔板，装上双凹槽门。当餐桌多人就餐时，就拉上双凹槽门使之隔开。而当一人在家或睡觉时，就可以打开它，使空间显得较为宽敞。双凹槽门可以是磨砂玻璃材质，使整个空间更有气氛。

　　在“墙壁、外壳和结构”类目中找到“墙壁”形状，拖到内墙右边。设置属性为“墙厚”50mm，这就是隔板了。找到“双凹槽门”形状，拖动到隔板上，设置属性为“门宽”1800mm。这样，隔板④就安装好了。

　　至此，整个房间结构就搭建完毕。

　　2.布置家居

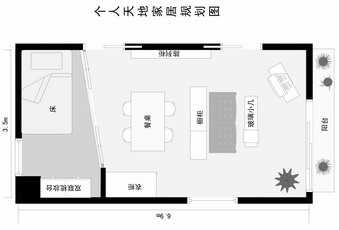

　　我们现在要为这个小居室划分功能了。因为面积太小，所以，我们用家具来分隔出各个功能区。如图2所示。

　　　　　　　　　　　　　　　　　　　　　　　图2

　　(1)布置起居室

　　点击“形状”区的“家具”类目，拖曳1张“可调床”、1个“双联梳妆台”到起居室。将床顺时针旋转90度，靠右上角放置。梳妆台因地制宜，放置在壁柱与内墙之间。

　　为了使床上被褥和部分用品有可放置的地方，同时为了更好地隔开个人小天地，我们在床下安放1个20厘米高的平台，这个平台带有滚轮式抽屉。当然，因为起居室的不规则性，这个平台我们也得自己绘制。点击“绘图工具”中的“铅笔工具”，绘制一个直角梯形。调节梯形四周的菱形节点，使它正好铺满起居室。

　　至此，起居室布置完毕。

　　(2)用家具分隔就餐区与休息区

　　活动区分为就餐区与休息区。如何将就餐区与休息区分隔开来？我们将橱柜摆放在了活动区中间。橱柜是高柜，成了天然的隔离屏障。橱柜与两边墙壁的距离，使得就餐区与休息区间留下了两边“行走空间”。在“模具库”中，也没有合适的橱柜，需要自行绘制。

　　点击“绘图工具”中的“矩形工具”，绘制一宽(1m)一窄(0.7m)2个矩形，并排放置在活动区中间。现在，就餐区与休息区已经分隔开了。然后在就餐区与休息区之间，放置1个陈列柜，上面可以放置一些饰品，以体现主人品味，下面可以作鞋柜。

　　参照图2，用“绘图工具”绘制1个矩形窄条作为陈列柜，在图1所示的门①与门②之间，紧靠右侧墙壁放置。

　　点击“形状”区的“柜子”类目，拖曳1个“衣橱”到就餐区。紧靠内墙放置。

　　提示：因为起居室空间狭小，不可能放置太多东西。所以衣柜就放在就餐区。日常衣物可放在床下的平台下，怕揉怕皱的衣物可放置在外面的衣柜里。

　　从“家具”类目中，拖曳1张“矩形桌”，4个“凳子”到就餐区，拖曳1个“沙发”到休息区，顺时针旋转90度，紧靠橱柜放置；用“绘图工具”绘制1个玻璃小几，用来放置一些常用物品。例如，遥控器、水果盘、几本书、一盆花等；拖曳1张“矩形桌”休息区右下方作为电视柜，适当旋转，靠墙角放置；拖曳1个电视机，旋转调节，放到柜子上；拖曳一盆室内植物放到“休息区”左下角。

　　阳台就不需要特别布置了。从“家具”类目中拖曳几盆植物，放置在阳台上即可。

　　现在，“个人天地”家居规划草图就做好了。

　　3.替设计图着色

　　黑白的规划图略显单调，我们可以给它点“颜色”看看。对每个图形元件都可分别设定其线条颜色(外轮廓色)和填充颜色。

　　(1)用颜色区分空间

　　点击选定床下的“平台”，设置其“填充颜色”为橙色。

　　点击“墙壁、外壳和结构”类目，拖曳一个“空间”到起居室位置。调节“空间”大小，使它覆盖整个居室。右击“空间”，选择“形状”命令中的子菜单，使该空间位于平台上方，床与梳妆台的下方。点击选定“空间”，设置其“填充颜色”为淡绿色。

　　因为空间是半透明的，起居室部分就成了橙色斜纹，而活动区则为浅绿色斜纹，轻易区分出了这两块空间。

　　(2)调配颜色

　　所有的墙，包括外墙与内墙，全部是黑色。阳台是淡黄色；床是浅绿色，餐桌是淡黄色；沙发的填充色是橙色，线条颜色为白色；植物填充色是绿色，线条颜色为橙色。其余颜色不变。

　　4.在设计图中添加标注

　　最后，我们要为房间加上标注，包括尺寸标注与家具说明。

　　(1)尺寸标注

　　在“墙壁、外壳和结构”类目中找到“控制器尺寸”形状，拖曳到左侧的墙边。拖动两个绿色的小矩形，使它们与墙的上下对齐，出现红色对齐标识，即说明已经对齐。按下Ctrl+Alt组合键，放大标注线中部，看到一个标注：“7m”。

　　注意：这里与我们做的3.5m×6.9m不符，主要是因为精度的关系。

　　右击标注，选择“精度和单位”命令，在出现的对话框中将“精度”选择为“0.0”(即精确到十分位)。点击“确定”按钮后，返回绘图区，尺寸已经成了6.9m。继续选定标注，在工具栏中设置“字体”为黑体，“字号”为48。用同样的方法，标注房间的宽度。

　　尺寸标注完成，如果希望标注小的尺寸，例如，柜子的尺寸，可以用同样的方法做精细标注。

　　(2)家具说明

　　有些家具是从模具库中直接调用的，有些家具是自己绘制的，为了使家具看上去更直观，我们需要加上说明文字。

　　点击工具栏上的“文本工具”，为各家具添加说明文字。“字体”为黑体，“字号”为48。

　　(3)添加标题

　　最后，在右侧为整个规划图添加标题：“个人天地家居规划图”，“字体”为黑体，“字号”为80。

　　“个人天地”的整个家居规划完成。

　　二、“单身贵族”家居设计

　　实例说明：范先生是SOHO一族，上班地点就是家里。一个人居住着约50平方米的一室一厅，希望有独立而宽敞的工作空间。因工作时间没有规律，吃饭时间也不固定，平时下厨很少，所以范先生希望厨房能变成款待朋友与自娱自乐皆可的场所。客厅的家具布置要灵活舒适。如图3所示。

　　　　　　　　　　　　　　　　　　　　　　　图3

　　1.户型结构规划

　　现在，我们将范先生提供的平面结构图扫描入电脑，并重新规划房间结构。

　　(1)扫描图纸

　　进入Visio的“家居规划”模板，新建一个文件。

　　点击“文件→页面设置”菜单命令，在出现的“页面设置”对话框中，点击“打印设置”选项卡，设置“打印纸”为“纵向”；点击“页面尺寸”选项卡，设置“页面方向”为“纵向”；再点击“绘图缩放比例”选项卡，选择“预定义的缩放比例”项，在下拉列表中，选择比例为“1:20”。点击“确定”按钮。

　　将平面结构图扫描入电脑，保存成“*.JPG”格式。在Visio中点击“插入→图片→来自文件”菜单命令，将平面结构图导入。

　　注意：请确定平面结构图的比例也是1:20。如果不是，请在导入后自行调节。空间从模具库中直接拖出后，其尺寸为3m×3m，可以用它来做参照。

　　(2)制作户型

　　右击导入的平面结构图，选择“格式→图层”命令，打开“新建图层”对话框，在“图层名称”中输入“底图”，点击“确定”按钮返回“图层”对话框。可以看到，“在以下的图层上”的图层列表中出现的“底图”图层已经被选中，点击“确定”按钮返回绘图区。

　　提示：可以用同样的方法更改对象放置的图层。

　　我们希望将底图固定，以使其不会因误操作所移动。点击“视图→图层属性”菜单命令，打开“图层属性”对话框。选中“底图”层的“锁定”选项。

　　下面，我们用辅助线划分区间。拉出辅助线，以外墙外侧为准，将墙的所有基线划分出来。默认的情况下，辅助线到了底图的下面。如果希望辅助线到前面，按下Ctrl+A组合键选定所有的辅助线，点击右键，选择“形状→置于顶层”命令。

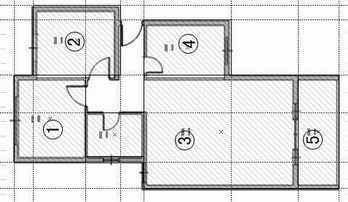

　　在“形状”区的“墙壁、外壳和结构”类目中，拖曳一个“空间”到左上角，调节空间，使它与辅助线对齐。用同样的方法，拖曳4个“空间”出来，调节后，使它们对齐辅助线，如图3所示。

　　接下来，将空间转换为墙壁。用“指针工具”划出一个选取框，选定所有“空间”，点击右键，选择“转换为墙壁”命令，在出现的对话框中，选择“墙壁形状”为“外壁”选项，在“设置”中选择“添加尺寸”选项，在“原始几何图形”中选择“转换为空间形状”选项。

　　我们看到，所有的空间已经转换为外墙，并且添加了尺寸标注。是不是感觉标注字体太小？单个更改又太麻烦，可以用以下方法统一更改：

　　点击“编辑→按类型选择”菜单命令，在出现的对话框中选择“图层”选项。然后在“图层”列表中选择“尺寸”层，点击“确定”按钮。现在，所有的标注都已经被选择了。在工具栏中设置“字体”为黑体，“字号”为36。右键点击标注，选择“精度和单位”命令，在出现的对话框中的精度下拉列表中，选择“0.0”。最后，将不必要的标注删除。

　　至此，所有的空间上都有说明文字“办公空间”，并标有面积。我们不需要这些。右击“空间”形状，选择“设置显示选项”命令，在出现的对话框中点击“空间”选项卡，将所有的显示标签都设置为“禁用”。

　　最后，进门通道周围的空间因为很不规则，我们当时没有用“空间”覆盖。现在把这一块补上。在“墙壁、外壳和结构”类目中，拖曳一个“空间”到进门通道处，点击右键，选择“自动调整大小”命令，现在，该“空间”已经自动调节，与其他空间完全贴合了。右击该“空间”，将基置于底层。选定所有“空间”，在工具栏点击“线条颜色”，将其设置为“无线条”。

　　(3)重新规划房间结构

　　考虑此户型的使用者为一单身男性，并结合房屋结构特点，可以考虑拆除一些封闭的空间。

　　因为主人为男性，单人居住，可以不用安装卧室门，以利用墙体的不完整闭合来营造一种流动的空间形式；主人对厨房的要求更多的是它的休闲功能，所以将厨房的一面隔墙拆除，改造成开放式的厨房，与客厅一起形成自由的大空间；将较小的一间房改做书房兼工作间，并且将两房中间的非承重墙打掉，用推拉门门来分隔。打开门，与整个空间是一个整体，关上门，就营造了独立的工作空间，

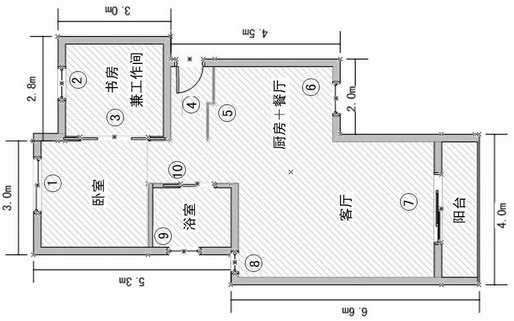

　　根据以上思路，我们将重新设计整个布局。如图4所示。

　　　　　　　　　　　　　　　　　　　　　　　图4

　　(4)重新设计门窗

　　我们需要修改已经做好的房间结构。在上面，使用空间创建的都是外墙。在室内显然有一些内墙，我们结合新的规划思路，边制作边把它们更正过来。在Visio中有两种更正方法：一种是看着图纸改，另一种是把墙壁半透明化，以参照下面的底图来修改。下面，我们以后一种方法为例。

　　点击“视图→图层属性”命令，打开“图层属性”对话框，点击“墙”层的“颜色”栏，这一栏会被选中。在“图层颜色”中，选择一种颜色作为该层中对象的颜色(墙一般是黑色或灰色)。滑动下面的“透明度”滑杆，或直接在输入框中输入一个数值。这里是25%，点击“确定”按钮。

　　因为墙体属于两个层：墙和建筑围护。所以，要想将墙透明化，必须将建筑围护层也用同样的方法设置，或者将它设为不可见，否则，只设置一个层没有效果。

　　通过上面的设置，我们已经可以透过半透明的墙看到底图了。

　　根据底图与设计思路，打掉厨房的一面隔墙；将浴室的内墙部分修改厚度为120mm；将进门处的非承重墙打掉，换成“Z”字型隔板，厚度为50mm，高度为120mm。如图4的标号⑤处。

　　现在开始重新设计门窗。除大门外，其余的门全部改成推拉门；工作间的窗户设计成落地窗，提供充足光线，营造办公氛围；厨房的窗户为门式窗，使得整厨房与客厅部分敞亮通透。

　　我们在第一个实例中，已经讲述过添加门窗和更改其属性的方法。请根据图4按照表1提供的门窗资料，为房间添加门窗。然后，在图层中将底图设为不可视。

　　表1 “单身贵族”门窗资料汇总

　　2.布置家居

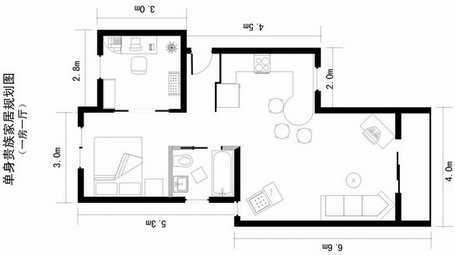

　　户型结构规划好后，开始布置家居。如图5所示。

　　　　　　　　　　　　　　　　　　　　　　　图5

　　(1)布置卧室

　　卧室很简单，一张舒适的床(1600mm×2000mm)，一个床头柜。它们都可以从“家具”模具库中找到，请参见图5。

　　(2)布置工作间

　　相比卧室而言，工作间反而要花更多的心思。对于SOHO一族，电脑、电话、打印机、扫描仪等设备是必不可少的。要将它们摆放周全，大的工作台面不可少。另外，如果有客人来，可以到工作间展示作品，所以要有沙发。当然，还要有书柜以收纳资料。最后在工作角落里摆放一盆室内植物，使书房有了盎然的绿意。

因为在“形状区”没有办公设备，所以我们需要从其他模具库中调出。点击“工具栏”上的“形状”按钮，依次指向“建筑设计图→办公室设备”，打开该模具库。同样的方法将“办公室家具”模具库打开。

　　从“办公室家具”模具库中，拖曳1个扇形“圆角”到工作间。右击该形状，选择“形状→垂直翻转”命令，然后将“圆角”放置在工作间右上角；拖曳1个矩形“工作台面”到工作间，与“圆角”紧靠放置；拖曳1个“椅子”到工作台面的前面；拖曳1台“PC监视器”、1部“电话”、1台“打印机”到工作台面。PC监视器放正中，电话放右手边，打印机在圆角上；拖曳1个“书柜”到工作间，放置在左上角；拖曳1个“沙发”到工作间，面向落地窗放置；拖曳1盆“室内植物”放置在工作间右下角。

　　提示：工作台面下还可以放置文件柜。如果是矮柜，还可以在文件柜上面放置扫描仪。

　　(3)布置浴室

　　浴室里除抽水马桶与洗手盆之外，还要有一个舒适的浴缸。这里我们没有采用固定式浴缸，而是选用了带有四足的独立浴缸，由于浴缸底部是架空的，又可以移动位置，所以空间显得通透一些。此外，可以考虑地面铺设带有木纹的面材，减弱卫生间冰冷的感觉，而选择造型简洁的洁具能增加时尚感。

　　从“卫生间和厨房平面图”模具库中，拖曳“浴缸1”到浴室，放置在下方；拖曳1个“盆”与1个“抽水马桶”到浴室，与浴缸相对，靠墙放置。最后用“绘图工具”中的“矩形工具”，制作一个正方形地毡，旋转放置在浴室内。

　　(4)布置厨房兼餐厅

　　因为不常煮饭，主人对厨房的要求更多的是它的休闲功能。与厨房联系的餐厅部分是一个带圆形端头的吧台，这样安排既体现了主人时尚生活的要求，又节约了相当的就餐面积。

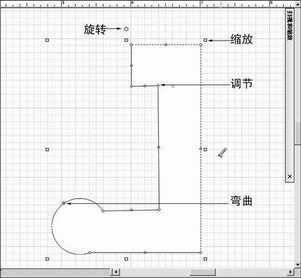

　　从“家电”模具库中，拖曳1个“双门冰箱”到隔板左下方。接下来，定制吧台。因为带圆形端头的吧台是定制的，当然需要自己制作。这就用到了Visio一系列的绘图工具与形状操作工具。点击“铅笔工具”，绘制并调节形状，如图6所示。

　　　　　　　　　　　　　　　　　　　　　　　图6

　　注意：使用“铅笔工具”沿直线拉动可以绘制直线，沿曲线拉动可以绘制样条曲线，而且直线也可以调节成曲线。移动吧台到厨房，调节图形，使它上面与冰箱对齐，右侧与下面贴齐厨房的外墙。

　　由于我们希望圆形吧台的一侧是平直的，所以还需要处理：

　　点击“矩形工具”，绘制一个矩形，覆盖圆形吧台的下侧需要剪掉的圆弧部分。点击“指针工具”，按住Shift键不放，将这两个图形全部选定，点击“形状→操作→修剪”菜单命令，然后将多余部分删除。用“指针工具”划出一个选择框，选定吧台部分所有图形，右键点击，选择“形状→组合”命令即可。

　　最后放置厨具与凳子。从“家电”模具库中，拖曳“炊具1”到吧台右侧，旋转180度靠墙放置；拖曳3个“凳子”，围绕吧台放置。

　　(5)布置客厅

　　厨房兼餐厅布置好了，我们看看客厅还能如何布置。

　　靠客厅一角的地方有一扇小窗，可以利用那里的充足光线做一个午后小读。客厅的主要空间里可以安放1件带转角的长体沙发。靠阳台的地方可以放置电视。不过，这里没用传统的电视柜或电视墙，取而代之的是带立柱的可转式电视柜，用玻璃隔板将电视隔开。上面可以放置书籍或饰品，下面可以放DVD播放机、遥控器等。这样布置能最大限度满足主人的休闲需要。

　　布置午后小读区。从“家具”模具库中，拖曳1个“安乐椅”到客厅窗户位置，30度旋转放置，调节其尺寸为0.6m×0.6m。点击“矩形工具”，绘制1个矩形作为收纳杂物的小几，旋转30度后在安乐椅前。

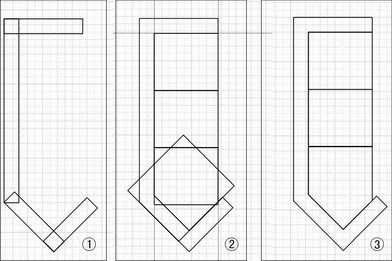

　　绘制长体沙发并存入模具库。点击“矩形工具”，绘制一个长条矩形。按住Ctrl键不放，拖动矩形，再复制3个出来，调节长度与方向，将这4个矩形排列并放置，如图7中的①所示。选定所有矩形，点击“形状→操作→联合”菜单命令，将这几个矩形融合成了一个图形。

　　　　　　　　　　　　　　　　　　　　　　　图7

　　提示：因为要参照矩形查看对齐情况，请选定图形，在工具栏中将填充色设置为无。

　　点击“矩形工具”，按住Shift键不放，绘制一个正方形。再用同样的方法，再绘制2个出来，并排放置，再制作一个较大的正方形，放置位置如图7中的②所示。选定大正形与大正方形覆盖的小正方形，点击“形状→操作→修剪”菜单命令，将多余的线条删除，效果如图7中的③所示。将刚刚制作好的沙发放置在客厅左下角，并在前面放一个圆形小几。

　　如果我们希望将沙发存入模具库，以方便以后调用，请执行如下操作：

　　点击“文件→形状→新建模具”菜单命令，左边的模具库中即出现在新建的模具库。点击“指针工具”，选定沙发，拖动到新建的模具库。就会出现一个名称为“主控形状”的模具。点击名称，将其名称更改为“转角沙发”。

　　如果关闭该模具库，系统会提示：是否保存对该模具的更改？点击“是”按钮后，将模具库保存在“我的文档→我的形状”中。如果下次希望调用该模具，可以通过点击“工具栏”的“形状”按钮，从“我的形状”中找到。

　　放置电视机并制作可转式电视柜。点击“矩形工具”，绘制一个矩形，旋转放置在客厅右下角作为电视柜。从“家电”模具库中，拖曳1个“电视机”并旋转放置在电视柜上。

　　3.替设计图着色

　　在上例中，我们已经学过如何为规划图上过色。在这里，我们采用另一种方法来制造清新流畅的感觉，那就是完全用线条表现，除墙体外，家具都不上色。

　　点击“编辑→按类型选择”菜单命令，在出现的对话框中选择“图层”选项。点击“全部”按钮将所有图层选中，再剔除底图、墙、建筑围护、尺寸、门、窗层，点击“确定”按钮。点击工具栏上的“填充颜色”按钮，选择“无填充”。用同样的方法，选择“墙层”与“建筑围护”层，更改填充色为黑色。最后，在上面为整个规划图添加标题“单身贵族家居规划图(一房一厅)”。主标题“字体”为黑体，“字号”为80。次标题“字体”为黑体，“字号”为48。

　　至此，“单身贵族”的整个家居规划完成

　　三、“三口之家”温馨设计

　　实例说明：张先生一家三口，买房之初就是看准了该户型(图8)朝阳面多的优点，而且厨房的阳台很实用，更重要的就是室内的隔墙为非承重的，所以可改造的余地很大。

　　　　　　　　　　　　　　　　　　　　　　　图8

　　张先生希望好好地将它改造一番。现在面临的问题是：首先，厨房面积比较小，主要是通道占用了不少空间，爱人是个居家主妇，就餐区在客厅里，离厨房太远。其次，除了夫妇俩的卧室以外，还多出儿子的卧室如何设计的问题。最后，王女士特别要求家里设计简洁，物品能摆放有序，儿子则要求有自己的小天地。

　　1.户型结构规划

　　(1)扫描图纸

　　进入Visio的“家居规划”模板，新建一个文件。

　　点击“文件→页面设置”菜单命令，在出现的“页面设置”对话框中，点击“打印设置”选项卡，设置“打印纸”为“纵向”；点击“页面尺寸”选项卡，设置“页面方向”为“纵向”；再点击“绘图缩放比例”选项卡，选择“预定义的缩放比例”项，在下拉列表中，选择比例为“1:20”。点击“确定”按钮。

　　将平面结构图扫描入电脑，保存成“*.JPG”格式。在Visio中点击“插入→图片→来自文件” 菜单命令，将平面结构图导入。

　　(2)制作复杂的户型结构

　　因为户型较为复杂，而且室内的隔墙大多为非承重墙，所以我们先统一把外墙建起来。

　　将平面结构图作为底图。右击导入的平面结构图，选择“格式→图层”命令，在出现的对话框中点击“新建”按钮，新建“底图”图层，点击“确定”按钮返回绘图区。点击“视图→图层属性”菜单命令，打开“图层属性”对话框，选中“底图”层的“锁定”选项。

　　用辅助线划分区间。同样，以外墙外侧为准，拉出辅助线，将墙的所有基线划分出来。按下Ctrl+A组合键选定所有的辅助线，点击右键，选择“形状→置于顶层”命令。

　　点击“铅笔工具”，沿辅助线勾出轮廓。有的转折处可能会画成弧线，不要紧，通过调节线段中间的小圆点，更改成直线。轮廓勾出来后，会自动闭合。选定该图形，设置其“填充色”为“无填充”，放大调节各线段，使它们与底图外轮廓吻合。

　　注意：在勾轮廓时，要勾大形，像左侧飘窗的外墙，以及在右侧多出来的不规则图形，都可以在后面添加。

　　先建外墙。从“墙壁、外壳和结构”类目中，拖曳1个“空间”到结构图上，点击右键，选择“自动调整大小”命令，现在该“空间”已经自动调节，刚刚绘制的外轮廓完全贴合了。

　　用“指针工具”划出一个选取框，选定所有“空间”，点击右键，选择“转换为墙壁”命令，在出现的对话框中，选择“墙壁形状”为“外壁”，“设置”项中选择“添加尺寸”，“原始几何图形”中选择“转换为空间形状”，点击“确定”按钮。

　　选择所有标注，在工具栏中设置“字体”为黑体，“字号”为36。右击标注，选择“精度和单位”命令，在出现对话框中的精度下拉列表中，选择“0.0”。将不必要的标注删除。 右击“空间”，选择“设置显示选项”命令，点击“空间”选项卡，将所有的显示标签都设置为“禁用”。

　　再补内墙。内墙的制作也要借助铅笔工具与空间。我们先来看如何为一个规则的空间添加内墙，再来看如何为一个不规则的空间添加隔板。

　　先看左上角的主人房，是规则的正方形，左上角已经建了外墙，需要建右下角的内墙。点击“铅笔工具”，沿主人房的右下角绘制一个反“L”形，使这两条直线与外墙相接。从模具库中拖曳一个空间出来，用“指针工具”调节，使它与主人房的外侧重合。右击空间，转换成内墙。可以将左上角多余的内墙删除。

　　再看餐厅拐角处的隔板。左侧隔板虽然在后面要被打掉，现在我们还是先建起来。这次，我们要使用“L”形空间。

　　用同样的方法，参考底图，用“铅笔工具”沿隔板绘制一个不规则的五角形，再将“L”形空间拉一个放置到该处。不同的是，用“指针工具”简单的拉伸或缩放已经不能满足需要，而要调节单个节点。还是用“铅笔工具”，调节“L”形空间的各个顶点，使它与不规则的五角形重合，然后再将该空间转换成内墙。删除多余的内墙，再更改其余的厚度为50m，隔板就建好了。

　　添加门窗。门窗变动不大，除了打掉客厅转角处墙体，并将原来的单悬门换成推拉门外，其余均依照原来的设计制作。上面已经介绍过添加门窗和更改其属性的方法。请根据图9按照表2提供的门窗资料，为房间添加门窗。然后，在图层中将底图设为不可视。

　　表2 “三口之家”门窗资料汇总

　　户型结构图制作完毕后，如图9所示。

　　　　　　　　　　　　　　　　　　　　　　　图9

　　2.布置家居

　　现在开始布置三口之家的家居。

　　(1)布置主人房

　　主人房的卧室风格追求的是一种沉稳的简约。一块整板将床头柜与床身联系在一起，并且设计了足够的储物空间。床、床头柜可以在家具“模具”库中找到，定制的衣柜与储物柜，请自行制作，参见图10。

　　　　　　　　　　　　　　　　　　　　　　　图10

　　(2)布置小孩房

　　儿子的卧室充分体现儿童兴趣广泛的功能要求。儿童床放置窗前可以方便通风采光，书桌和书架都很简洁，卧室中铺设一块地毯，很适合儿童多动的习性，座椅可以自由活动，方便清扫。床、书桌、书柜、椅子可以在家具“模具”库中找到，地毯请自行制作。

　　(3)布置浴室

　　浴室中各项器具都可以在模具库中找到，需要简单说一下设计风格。

　　浴室的色调对比很明快，暗色马赛克满铺，统一的白色洁具。镜面是无框式的，镜前灯的方体造型与镜面融为一体。在材质的选择上，尽可能体现一种硬朗的现代都市风格。

　　(4)布置厨房与餐厅

　　餐厅为开敞式设计，与客厅和厨房都有开放式的联系，有自然光线，是很好的就餐区域，并且桌体可以自如伸缩能满足多人进餐的需要。

　　除去了靠近入口处隔墙的厨房与餐厅融为了一体，其中一段橱柜也被放置在了餐厅里，成为厨房的延伸部分。厨房油烟可以考虑通过两处的门来解决，其中，去往餐厅的门为三扇，不用时可以推进墙内。厨房的小阳台可以作为洗衣区，既能解决上下水的问题，又能方便晾晒。

　　用绘图工具制作厨房的转角台面。从“家电”模具库中，拖曳“炊具1”到台面右侧，旋转放置；从“卫生间和厨房平面图”模具库中，拖曳“盆”到台面左侧；从“家电”模具库中，拖曳“洗衣机”到阳台上；用绘图工具制作隔断后面的橱柜、餐桌。

　　(5)布置客厅

　　原有客厅的布局是一个带“刀把”的长条区域，虽然空间不算小，但使用起来仍显局促。所以打掉了部分隔墙，特别是将转角处的墙体打掉，这样做一方面视线得到了释放，另一方面，引入了客厅另一端的光线，客厅因此敞亮了许多。适当地压缩入口通道的宽度，能增加就餐区的面积，同时也能从视觉上扩大客厅的空间感受。客厅的主要区域布置了转角沙发以配合这种狭长的空间，长条形的装饰柜极大地丰富了过长的墙面。

　　还记得上次我们制作的那个转角沙发吗？已经存在了自己的模具库中，现在，把它调出来，略加修改，放置在客厅左边靠近推拉门处。

　　在转角沙发旁放置一个玻璃小圆几；在右下角放置一把休闲椅；用绘图工具自行制作装饰柜。电视机、音箱、DVD播放机等，全部放置在装饰柜里；在与长沙发相对的右上角，放置一个长矮柜；矮柜旁边是一把长椅与一个小茶几；最后在门边制作一个鞋柜。

　　3.替设计图着色

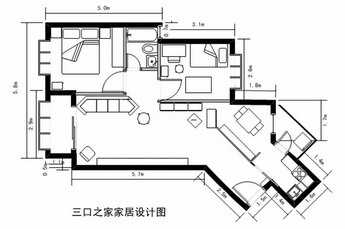

　　本设计图除承重墙用黑色标记，非承重墙与隔板用灰色标记，其余一律用本色，即白色。最后，为整个规划图添加标题“三口之家家居设计图”。主标题“字体”为黑体，“字号”为80。点击“视图→网格”菜单命令将网格隐藏来查看效果

　　四、将设计图纸与其他软件的集成

　　Visio还可以与其他软件共同使用，使用户调用数据和进行规划设计更加方便。

　　1.与AutoCAD交换数据

　　(1)导入CAD图

　　Visio允许直接插入AutoCAD创建的对象，该功能已经集成在了Visio的菜单里。下面，我们介绍一下导入AutoCAD对象并进行编辑的方法。

　　提示：Visio不能插入所有的AutoCAD对象。例如，Visio 2003就不可以插入AutoCAD 2004创建的对象。解决的方法是另存为低版本再插入。另外，Visio也不支持3D效果的CAD文件格式。

　　点击“插入→CAD绘图”菜单命令，在出现的对话窗口中选择CAD文件，点击“确定”按钮。出现“CAD绘图属性”对话框，在“常规”选项卡中，可以更改CAD绘图比例和单位。特别需要注意的是，“CAD绘图保护项”，如果三项全部选定，导入后就不允许更改图形的大小和位置，不允许删除图形，也不能查看范围。在“图层”选项卡中，可以设置图层的可见性、颜色和线条粗细。设置完毕，点击“确定”按钮即可导入。

　　注意：如果在导入时没有解除CAD绘图保护，导入后又希望对它进行编辑，可以右击该图形，选择“CAD Drawing对象→属性”命令进行更改。

　　(2)将CAD图转换成Visio图

　　如果希望把导入的CAD图像像Visio创建的图形一样编辑，可以将它转换成Visio图。右击该图形，选择“CAD Drawing对象→转换”命令。在出现的对话框中，可以有选择地转换某些层。

　　(3)将Visio图转换为CAD图

　　点击“文件→另存为”菜单命令，在“保存类型”中选择“AutoCAD绘图(*.dwg)”或“AutoCAD交换格式(*.dxf)”选项即可。

　　2.与Excel交换数据

　　你可以让Visio通过表格形式向你报告情况，还可以与Excel交换数据。

　　(1)在Visio中生成Excel报表

　　最简单的就是利用“墙壁、外壳和结构”模具库中的“门的明细资料”和“窗户的明细资料”。将这两个图标拖到绘图区，即会生成报告，列出门或窗的详细资料。这样，我们可以方便地查看设置是否正确，或者打印出来作为采购清单。这个表格与其他Visio创建的图形一样，可以放大缩小，还可以编辑、打开或转换成Excel表格，以方便其他程序调用。

　　右击该图表，选择“工作表对象→转换”菜单命令，在出现的对话框的对象类型中选择“Excel工作表”选项。然后双击该表格，就可以拷贝、编辑，或是将数据插入到其他程序中，例如，Word文档。

　　Visio共可生成22 种报告，当然我们并不完全需要。如果希望生成其他的报告，请选定需要生成报表的形状，然后点击“工具→报表”菜单命令，打开“报告”对话框，在左边的列表框中选择需要生成报表的资料。点击“新建”按钮，出现“报告定义向导”，选择要报告的对象，点击“下一步”按钮，再选择要在报告中显示为列的属性，再添加报告标题，保存报告定义。可选择“在本绘图中保存”或者选择保存路径。设置完毕后，点击“运行”按钮，即可生成Excel报表。

　　(2)利用Excel数据自动生成Visio图形

　　我们也可以利用Excel数据自动生成Visio图形。打开Excel应用程序，新建一个文档随便输入一组数据，保存Excel文件。例如下面所示的一组数据：

　　1　　5000　　2000

　　2　　3000　　4000

　　3　　7000　　5000

　　在Visio中点击“工具→加载项→建筑设计图→导入数据”菜单命令，在出现的“导入数据”对话框中点击“下一步”按钮，选择存储的Excel文件，点击“下一步”按钮。在出现“你要向绘图中添加哪种形状”对话框时，在“模具”下拉列表中选择对应的模具库，在下面的模具列表中选择需要转换的模具，然后点击“下一步”按钮。随后的标签、颜色、ID等项可根据需要自己设置，最后点击“完成”按钮，可以看到根据数据生成的形状已经出现在绘图区中了。

　　使用这个功能，可以方便地制作大型平面布置图，规划楼层布置等。
