放眼看元件——电阻篇

硬件周刊

刘玉婵 · 2004年12月6日

　　在第47期的“硬派学堂”中，我们学习了电容方面的知识。这期我们继续了解板卡上另一种不可或缺的电子元件──电阻。电阻的品质优劣同样直接影响板卡的质量高低。那么电阻究竟是什么东西呢？

　　一、电阻的作用

　　电阻也是板卡上常见的电子元件之一，它主要承担着限压、限流和分压、分流的作用，并且还可以与电容、电感和场效应管构成电路，进行阻抗的匹配与转换、电阻滤波等。这样一来，就能够给板卡的稳定工作提供最大的保障。

　　电子学中将导电体对电流的阻碍作用命名为电阻，并且用符号R来表示。电阻的单位为欧姆、千欧(1000欧姆)、兆欧(1000000欧姆)，分别用Ω、kΩ、MΩ表示。

　　一般国产电阻的型号由四部分内容组成：

　　第一部分：主称。用字母表示产品的名字。如R表示电阻，W表示电位器。

　　第二部分：材料。用字母表示电阻用什么材料组成。如T表示碳膜、H表示合成碳膜、S表示有机实心、N表示无机实心、J表示金属膜、Y表示氮化膜、C表示沉积膜、I表示玻璃釉膜、X表示线绕。

　　第三部分：分类。一般用数字表示，个别类型用字母表示，表示产品属于什么类型。如1和2表示普通、3表示超高频、4表示高阻、5表示高温、6和7表示精密、8表示高压、9表示特殊、G表示高功率、T表示可调。

　　第四部分：序号。用数字表示，表示同类产品中的不同品种，以区分产品的外形尺寸和性能指标。

　　举例来说，RT11型普通碳膜电阻就是根据上述分类来命名的。

　　电阻的种类有很多种，现在板卡上常见的电阻主要有两种：贴片电阻和热敏电阻。

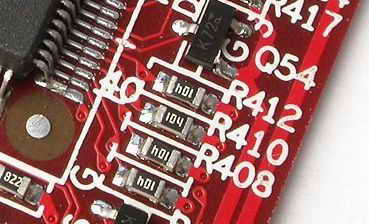

　　1.贴片电阻主要分布在主板的正反两面，可以算得上是主板上最小的电阻，一般用R作为它的标号。贴片电阻的外观为黑色扁平的小方块，两边的引脚焊片呈银白色(图1)。在显卡上，贴片电阻大多整齐地排列在一起，组成贴片电阻阵列(图2)，以优化视频信号的输出。

　　2.热敏电阻通常位于主板上CPU的插座内(图3)，主要用于测试处理器的温度。这种电阻的外形有的与贴片电阻比较相似，有的外形像一个“小球”。
