制作键盘照灯
硬件周刊
玩电脑的朋友可能都有这样的烦恼：晚上使用电脑时开台灯会感到灯光刺眼，关掉台灯又看不清楚键盘。让我们发扬DIY精神，自己做一个键盘照明灯吧。
准备工作
首先要准备一些材料：废旧耳机上的麦克风支架(带线)一个，细电线两根(长度根据需要自定，最好两种颜色，以便分清电源正负极)，强力发光二极管(以下用LED表示)一只，限流电阻一只(0.32kΩ)，绝缘胶布一块，还有电烙铁和焊锡、松香。
制作过程
1.将麦克风支架受话器端外壳打开，把受话器取出，用电烙铁焊下。用电烙铁在前端外壳上打个小孔，以刚好让LED从里边探出来为好，把LED从里向外装到前端外壳上的小孔中(要使LED的透镜部分伸出小孔)；把麦克风正极引线用电烙铁焊接到限流电阻的一根引脚上，再把限流电阻的另一引脚焊到LED正极引脚上，麦克风负极引线直接焊到LED的负极(一定要分清正负极)，最后把LED固定一下，再把受话器端外壳重新装好。
2.用螺丝刀把键盘后面的螺丝全部拆下，打开键盘。在键盘外壳前端侧面的适当位置开一个小孔(以麦克风支架末端刚好插入并卡住为好)，找到键盘连接线与电路板的焊接点，将两根电线分别焊接到键盘连接线正负极焊接点上，再将两根线的另一端与麦克风支架末端的正负极引线连接，并用胶布分别包好(注意正负极不要接错)；最后把键盘按原样重新装好。

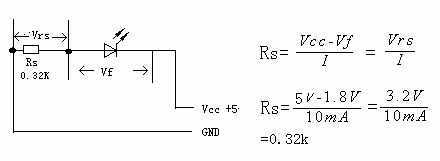

特别提示：LED的耗电电流极小，并具有稳压作用，基本上可以不考虑其负载(还可根据需要增加LED的数量，但也不能过多)；LED的引脚一定要分清正负极，LED的发光颜色可根据自己的喜好选用；键盘接口有好几种，只要我们找出电压输入脚，测出电压值，再根据公式计算出限流电阻的阻值(见图)，就可根据上面的步骤制作出适合的键盘照明灯来；如果需要的话，可串联上一个开关来控制LED的亮与灭；如果不想破坏键盘，可以找一个大书夹，把麦克风支架固定好就可以了。
