e博士看台：让局域网支持UPnP
网络通信
最近很多读者来信反映在局域网中无法使用BT下载网上资源，而且也无法利用MSN Messenger进行语音聊天和文件传输。根据这些情况，e博士收集了大量资料，进行了一番研究，发现出现以上问题的用户都是内网用户，同时他们所在局域网的防火墙都不支持UPnP。要想彻底解决这些问题，必须使局域网的防火墙支持UPnP。
仿真UPnP
有很多局域网防火墙(如ISA 2004)都没有内置实现端口映射的UPnP功能，从而导致局域网用户无法使用BT工具下载文件等情况的出现。对于ISA 2004这类防火墙，我们必须通过手工配置，来仿真局域网的UPnP。下面，e博士以BT工具为例，介绍如何在ISA 2004中仿真出UPnP功能，以实现将BT下载时使用的本地端口自动映射到ISA防火墙服务器端口中，这样公网中的其他机器就能通过ISA防火墙端口映射，连接到内网中进行BT下载的机器的本地端口上。
1.新建计算机集

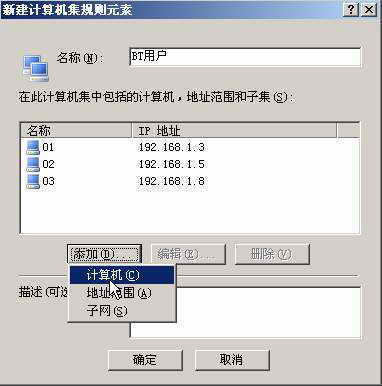

首先为局域网中允许进行BT下载的机器新建一个计算机集。在ISA 2004控制台右侧框体中，切换到“网络对象”标签页，点击“新建→计算机集”按钮，弹出“新建计算机集规则元素”对话框，在名称栏中输入“BT用户”，然后点击下方的“添加→计算机”(图1)。假设允许IP地址为“192.168.1.3、192.168.1.5、192.168.1.8”的机器使用BT下载，可以逐一将以上IP地址添加到列表框中，最后点击“确定”按钮。
2.配置访问规则
接着还要为网内的BT用户新建一条访问规则，允许它们访问外网。在ISA 2004管理窗口中，右键点击“防火墙策略”，选择“新建→访问规则”，在弹出的访问规则向导框的名称栏中输入“Allow BT”。
接下来，点击“下一步”按钮，在“规则操作”框中选中“允许”，然后在“协议”框中选择“所有出站通信”，接着指定访问规则源，点击“添加”，在“添加网络实体”框中选择刚才新建的“BT用户”计算机集，点击“下一步”按钮，设置访问规则目标，点击“添加”，在网络实体框中选择“外部”，接着进入“用户集”设置框，选择“所有用户”后点击“完成”按钮。最后在防火墙策略窗口中选中“Allow BT”访问规则，并点击上方的“应用”按钮即可。
3.配置防火墙客户端
在ISA 2004管理窗口中点击“配置→常规”，接着在右侧框体中点击“定义防火墙客户端设置”，弹出设置对话框，切换到“应用程序设置”标签页。点击“新建”，弹出“应用程序项目”对话框。这里笔者以“bitcomet”下载工具(BT工具的一种)为例，介绍如何在ISA 2004防火墙中仿真出UPnP功能。在应用程序栏中输入进程名“bitcomet”，在“键”下拉列表框中选择“serverbindtcpports”， 在“值”栏中输入“16777-16779”后点击“确定”，最后在应用程序设置标签页中点击“应用”。其中，“16777-16779”是指BT客户端工具所使用的端口范围，如果和用户使用的不同，就需要在“值”栏中进行相应的修改。
按上述步骤进行设置之后，ISA 2004防火墙就能仿真出UPnP功能。如果想允许其他客户机进行BT下载，只需要将该客户机的IP地址加入到“BT用户”计算机集即可。
MSN Messenger文件传输要用到TCP的“6891～6900”端口，而语音、视频交流要用到UDP的“5004～65535”端口。按照上面所介绍的仿真UPnP的步骤进行配置，即可实现MSN Messenger的端口映射，就可解决MSN Messenger无法进行语音聊天和文件传输的问题。
不足之处：虽然在ISA 2004防火墙中可以仿真出UPnP功能，但并不意味着它能真正实现UPnP功能。每一个UPnP应用程序，都要在ISA 2004防火墙中进行逐一配置，只要UPnP应用程序的端口范围发生了变化，就要对防火墙配置信息进行修改。因此使用ISA 2004防火墙实现UPnP还是比较繁琐的。
真正实现UPnP
为了弥补对UPnP支持的不足，有些网络防火墙内置了UPnP功能，如KWF(Kerio WinRoute Firewall，它是一款和ISA 2004相比也毫不逊色的企业级防火墙，功能强大、操作简单)。如果你的局域网使用的是此类防火墙，实现UPnP是非常轻松的，下面e博士以KWF为例，介绍如何实现UPnP功能。

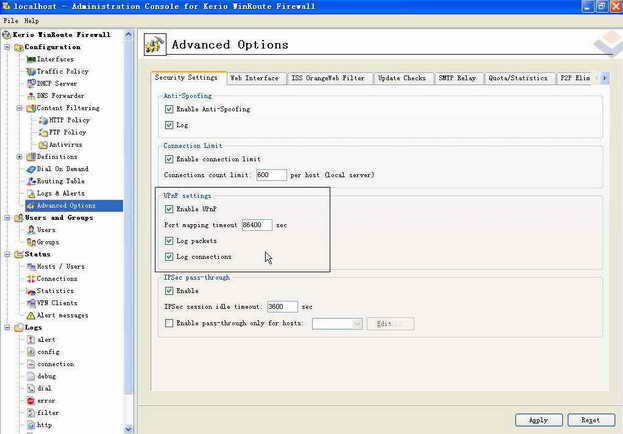

KWF防火墙已经内置了UPnP功能，但默认状态下并没有启用，需要手工设置。进入KWF控制台窗口，在左侧窗口中依次点击“Configuration→Advanced Options”，然后在右侧窗口的“UPnP Settings”框体中选中“Enable UPnP”选项(图2)，接着在“Port mapping timeout”栏中设置端口映射的超时时间值，如设置为“86400”，单位为秒。
如果想利用KWF的日志功能记录所有的端口映射情况，不妨选中“Log packets”和“Log connections”选项，以后就可以在KWF日志中查看到端口映射的具体信息，最后点击下方的“Apply”按钮即可启用UPnP功能。
不足之处：一旦启用了KWF的UPnP功能，局域网内所有的机器都可以将本机端口映射到公网中，而且这个操作不需要管理员批准，也就是说网管无法具体控制某台客户机的端口映射。因此，启用UPnP功能会给局域网带来安全隐患，如果你认为局域网的安全才是最重要的，e博士建议你禁用UPnP功能。
小知识：UPPnP的全称为通用即插即用(Universal Plug and Play)。也就是常说的“网络即插即用”。常见的UPnP应用程序有MSN Messenger、BT工具等。启用UPnP后，运行在内网的UPnP应用程序可以将本地端口自动映射到防火墙的端口上，这样外网的计算机就能通过防火墙的端口映射访问到内网机器的UPnP应用程序端口。正是因为实现了端口映射，所以内网用户的BT下载和MSN Messenger语音聊天、文件传输不会出现问题。
