电脑无线耳机DIY
硬件周刊
最近，笔者根据学校配发的调频耳机(听外语用)，做了一个小发射器接在电脑声卡上，两者组成了一套无线耳机系统。使用至今一个多月，性能比较稳定，总共花费不到5元。
制作原理

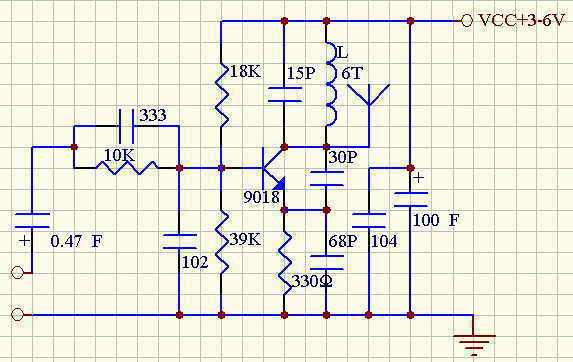

图1是发射器的原理图。这是一个晶体管振荡电路，频率约为106MHz。IN端为声音信号输入端。来自电脑的音频信号经平衡、低音预加重后进入振荡器，再经天线发射出去。电源电压+3～+6V时都能很好地工作。经本人测试当电压为3V时，发射距离达20米，完全能满足一般使用要求。
制作过程

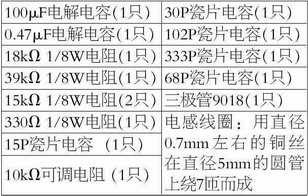

本发射器所有的元件都可以在电子市场上找到，所有需要的元件种类及数量如下表所示：

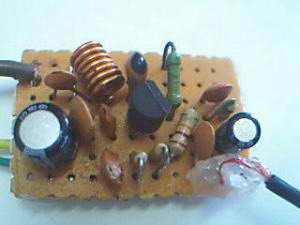

准备好元件以后，就可以开始动手了。我是用万用板进行焊接的(成品如图2和图3)。
焊接元件的时候要注意以下几点：
1.电容和三极管的引线要尽量短一些，焊点要尽量平滑。
2.三极管的极性不要弄错。
3.焊接的时间要尽量短，最好不要超过3秒种，一次不行可以等冷却后再来一次。
4.天线可以用一段30cm左右的粗导线代替。
如果焊接无误，不用调试就可以工作。调整线圈间距可以将发射频率微调在90MHz～108MHz之间。
电路板完成后，接下来就要做音频输入接头了。你可以从主板上Audio-OUT针脚用线直接引出，也可以用普通耳机的插头进行改装(图4)。改装好后，把它的OUT端和图1的IN端相连就OK了。
总结
图1所示电路其实有很多扩展功能，比如在前面接一个麦克风和一级放大电路就“变成”了一个无线话筒，这样进行网络聊天就更方便了。
