改造电压！FX5200“变”FX5200Ultra
硬件周刊
喜欢DIY的朋友可能都知道，改变工作电压是提高CPU超频极限的一种有效方法。但这种方法在显卡上不容易实现。不过笔者最近对自己所用的宇派FX5200显卡的电压进行了一番改造，并把它成功“变成”了FX5200Ultra。宇派FX5200的核心/显存工作频率为250/400MHz，经修改后，它的核心/显存工作频率达到330/610MHz。
改造前的分析
仔细看看显卡和一些相关资料，笔者发现FX5200核心供电模块型号是TL494C，它是美国德州仪器公司生产的一种电压驱动型脉宽调制控制集成电路，主要应用在各种开关电源中(包括电脑的电源)。

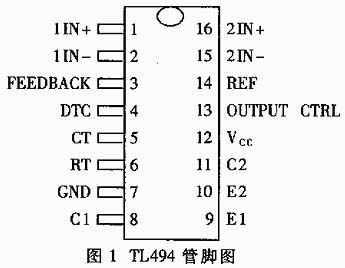

TL494C的内部电路由基准电压产生电路、振荡电路、间歇期调整电路、两个误差放大器、脉宽调制比较器以及输出电路等组成。图1是它的管脚图，其中1、2脚是误差放大器I的同相和反相输入端；3脚是相位校正和增益控制；4脚为间歇期调理，其上加0～3.3V电压时可使截止时间从2%线性变化到100%；5、6脚分别用于外接振荡电容和振荡电阻；7脚为接地端；8、9脚和11、10脚分别为TL494C内部两个末级输出三极管集电极和发射极；12脚为电源供电端；13脚为输出控制端，该脚接地时为并联单端输出方式，接14脚时为推挽输出方式；14脚为5V基准电压输出端，最大输出电流10mA；15、16脚是误差放大器Ⅱ的反相和同相输入端。
在这块FX5200上，9/10脚并联输出给Q4(图2)作电流放大，15脚作为电压基准端，16脚是输出调节端，所以我们只要改变调节端的电压就能改变FX5200的核心电压。
改造过程
1.调节显卡核心电压
首先用万用表量一下原始电压，C264/C265(6V/1000μF)就是显卡GPU的滤波电容(并联)，随便测量一个就可以(经测量是1.37V)，然后在板上找到TL494C第16脚的调节电阻R157(图3)。为安全起见，可以找一个比它大一倍左右的半可变电阻焊上去(原始电阻的大小我忘记了)，先调到原始电阻的阻值，上电后一边测量核心芯片GPU的电压，一边调节电阻值。注意调节速度不要太快幅度不要太大，小心烧掉GPU，而且要注意GPU的温度，尽量不要超过74℃。
我直接焊了一个1.2kΩ的可变电阻上去，GPU电压为1.575V。这时GPU最高可以上到400MHz！但不是很稳定(每一个GPU都存在个体差异，要看实际情况)。到此，核心电压已调节完毕，接着调节显存工作电压。
2.调节显存工作电压
这块显卡的显存电压调节比较简单，供电模块只是由Q6(图4)和几个外围零件组成。经过对电路的分析，我发现R161(图5)电阻是调节显存电压的关键。和调节GPU电压一样，我得先测量显存的原始电压，PCB板上的C250(6V/1000μF)(见图4)就是显存的滤波电容，经测量其电压是1.66V。根据三星的资料得知，宇派5200所用的显存(型号是GC2A)的标准工作电压是1.8V。
于是直接换电阻使电压为1.8V，方法同GPU一样，我直接改用一个1kΩ的电阻。改后显存最高工作频率可以达到615MHz，并可以稳定在610MHz。
效果测试
改造完的FX5200(核心/显存工作频率是330/610 MHz)基本已达到FX5200Ultra(325 /650 MHz)的水平。在AMD AthlonXP 2400+，DDR 256MB平台上，3DMark2001SE(330补丁)未修改前是7200分左右，修改后是8500多分，提高了18%，效果不错。
由于GPU和显存的工作电压增加了，功耗也必然会增加，长时间工作后温度还是比较高，为安全起见，我为显存安装了散热片，并给FX5200核心芯片更换了一个CPU的风扇(图6)。
采用相同或相似供电模块设计的显卡还有很多，因此，这些显卡都可以按照上述方法进行修改。最后提醒大家：改造电压属于对板卡的破坏性改造，请各位改造前慎重考虑。
