键盘功能失灵的修复
硬件周刊
笔者有一台用了两年的电脑，配置是：PⅢ 733MHz处理器、HY 256MB内存、杂牌Intel 810主板。该机一直使用正常。最近一次使用电脑时，开机进入Windows系统后，鼠标使用正常，但键盘失灵，Num Lock指示灯长亮。
检修过程
1.先用朋友的键盘替换，故障依旧，排除键盘故障。

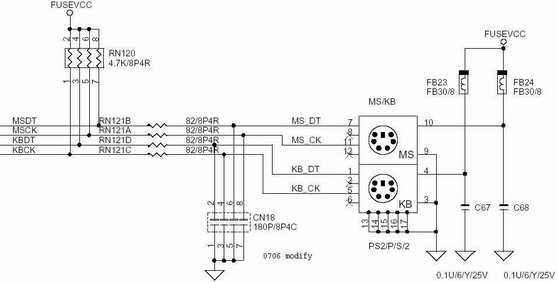

2.怀疑是BIOS设置及软件问题，但检查BIOS设置没发现问题，最后重装系统，故障依旧。至此，确认故障在主板上。因为是杂牌主板，无相应资料，只能通过参考其他i810主板的PS2接口电路图(两者电路基本相同，见图)来进行检修。
先找一个旧键盘，把接头剪下，插到KB接口上，用万用表测量KB DT及KB CK到相应的接头输出线，均相通，排除接口的问题；接下来用万用表测量线路上的电容C27～C29，未发现漏电变质，检查上位排阻RN120，各电阻均正常。再顺着KB线路一直“追踪”到主板上的南桥芯片，整条线路均未发现问题。检修陷入困局。难道是南桥坏了？
按照经验，电脑主板上各局部相同功能的接口的线路参数应该相差不大(例如USB、COM)，那么PS2的MS与KB间也就应具有相同的特征！重新用万用表测量PS2的接口线路，并注意KB和MS之间的对比。最后找到了突破口：在排阻RN120处，逐一测量单个电阻无异常，但测量两个电阻间的阻值，MS的5脚与7脚间有9.3kΩ的阻值，但KB的1脚与3脚间只有6.1kΩ，阻值偏低！把1、3脚做好标志，用电烙铁小心地把RN120拆下，用万用表测量1、3脚间的阻值，有500多kΩ，而正常情况下两脚间阻值是无穷大的。找来一个良好的4.7kΩ排阻换上，接上各部件，开机自检过程中，Num Lock可自由切换了。进入系统，键盘功能恢复正常！
总结：如果大家以后碰到主板有局部接口电路故障，可以尝试对比相同功能的电路来进行检修，这样能较快地找到故障点。
