来，我们一起玩积木──简单的三维绘制方法
软件世界
现在CAD三维技术的应用十分广泛。许多人都想学习CAD三维技术，但由于学习方法不正确，加上CAD中的一些枯燥的命令，又让大家对CAD三维的学习无从下手。如何将CAD三维建模学习变得轻松有趣，让学习成为一种享受，本次“点击3D”将解决这一问题
在AutoCAD中，绘制三维模型的基本操作，就是标准的方块、圆柱、圆球、圆环等的搭建。它们就像一个个积木一样被有规律地堆砌在一块儿。往往我们在不知不觉中通过这些简单的元素，将一栋复杂的楼房或者一个复杂的机械零件模型建立完毕。
本期技术导向
绘制圆球：键入Sphere回车，点一点作为球心点，点另一点给定球的半径。
绘制圆柱、圆锥：键入Cylinder回车，点一点作为圆柱的圆心点，点另一点给定圆柱半径，键入高度回车即可。
绘制楔体：键入Wedge回车，点一点，点另一点给定楔体的长宽，键入高度回车即可。
绘制圆环：键入Torus回车，点一点作为圆环的圆心点，点另一点给定圆环半径，键入圆环截面半径回车即可。
技术大演练
一、@在绘制方块中的妙用
方块的建立方法很多，最简单的方法是使用鼠标在屏幕上随便点击即可给定方块的长、宽和高，但是这样的方块根本没有意义，要知道没有一个客户需要随便尺寸的方块，相反他们需要准确尺寸的方块，例如一个桌面，长750，宽450，高(即厚度)15等，那么这样的方块应该如何绘制呢？
键入Box回车，点定位置，键入@750，450，15回车即可，方块绘制完毕。
键入View回车，键入Swiso回车，进入等轴测图观察(如图1所示)。
在绘制方块时，点击了两点，第1点是使用鼠标点击给定的，第2点是使用键盘键入给定的，即“@750，450，15”。当然键入不同的尺寸即可得到不同方块，不同的方块将会表达不同的物体，例如墙、柱子、梁、桌面、桌腿等。
使用同样的方法，再键入@50，50，650回车即可建立桌腿(如图2所示)。
使用同样的方法建立其他方块(如图3所示)。
从图3可以看到，所建立的所有方块都被放置在同一个面上，即地面、XY平面。那么如何才能够将不同的方块放置在不同的高度呢？
二、准确空间的移动

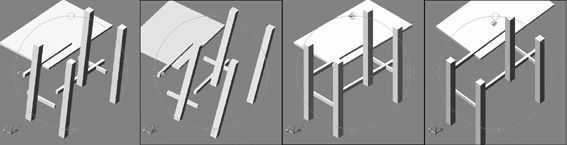

在AutoCAD中移动物体是一件很简单的事，那毕竟是平面操作中常用的方法，但是对于多数平面操作人员来讲，在空间中进行移动，特别是在高度方向上进行移动就不是一件容易的事了。大多数的操作是凭着自己的观察进行移动(如图4所示)。键入M回车执行移动命令，选择桌面，回车结束选择，凭观察点第一点，凭观察点第二点结束。用同样的方法移动其他方块。
键入ShadeMode回车，键入G回车进行消隐观察，出现了致命的错误(如图5所示)。当然键入ShadeMode回车，键入2D回车即可取消消隐状态。
改变角度进行观察，我们会更加清楚地观察到移动的错误(如图6所示)。
那么如何才能够准确地进行移动呢？
例如将桌面向上移动桌腿的高度──650，那么操作为：键入M回车，选择桌面，回车结束选择，点一点，键入@0，0，650回车即可，操作结果如图7所示。
用同样的方法对其他方块进行移动。

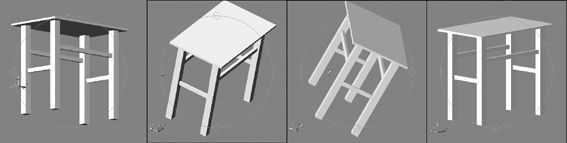

键入ShadeMode回车，键入G回车进行消隐观察，移动得非常正确(如图8所示)。
当然可以改变角度进行观察，我们会更加清楚地观察到移动的错误(如图9所示)。
第二种移动桌面的方法：键入M回车，选择桌面，回车结束选择，键入0，0，650回车，再回车即可。
第三种移动桌面的方法：如图10所示，键入M回车，选择桌面，回车结束选择，键入end回车启动端点捕捉，捕捉点击1点，键入end回车启动端点捕捉，捕捉点击2点，移动完毕。
技术加油站
辅助线的制作已经不再是什么新鲜事了，因为在平面制图中都要经常使用辅助线，那么在此进行一些说明，笔者只是想说辅助线在三维建模中的作用将会更加重要。
例如图11所示的操作过程，首先绘制横平竖直的两条线，然后偏移出准确的线，捕捉交叉的线，捕捉交叉点绘制桌腿，最后删除辅助线，显然桌腿相对于桌面来讲，位置是非常准确的。
