不拔网线也能防雷击

硬件周刊

李海波 · 2004年10月18日

　　前段时间装了电信宽带(FTTX+LAN)上网，我吸取了以前的教训，每次上完网后都拔下网线，避免网卡也遭受雷击的命运。但是网线插在机箱后面，每次都要蹲下来绕到机箱后面去拔插，非常麻烦。如果不上网时可以断开网线，而上网时又可闭合网线，一切自动完成，那就不用拔来拔去了。

　　我决定用机械式继电器来控制网线的通断。网线内有8根分线，实际能用上的也就4根，为第1、2、3、6线(即橙绿两对线)。我选用的继电器采用交流12V供电，可通4根信号线的那种(图1)，型号为JZX-18FF(A012-4Z)。它的工作原理如下：

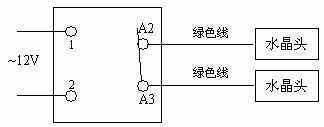

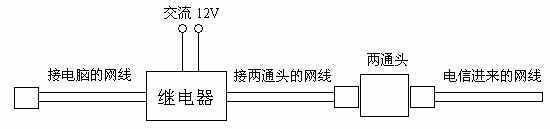

　　其中1、2接12V交流电输入，当不通电时，A2、B2、C2、D2与A3、B3、C3、D3断开；当通电时，A2、B2、C2、D2与A3、B3、C3、D3导通(A1、B1、C1、D1此处无用)。我把电信进来的网线在尾巴上剪断30cm左右，进来的一端接在A2、B2、C2、D2上，剪下的网线接在A3、B3、C3、D3上，记住线的颜色要对应，最好用焊接方式，还要买一个12V交流变压器接在1、2端，变压器和电脑共用一个电源插座，再买一个网络两通头，最终接线示意图如图2所示。这样当电脑开机时，12V变压器供电，继电器吸合，A2、B2、C2、D2与A3、B3、C3、D3导通，网线导通，可以上网；当电脑关机后，把电源插座开关断开，继电器没有12V变压器供电，A2、B2、C2、D2与A3、B3、C3、D3断开，就可以防雷击了(图3)。当然，假如你只用电脑处理其他事情，但不上网，可以把12V变压器从插座上拔下，以免变压器和继电器一直处于工作状态。

　　该方案也对ADSL和拨号上网有用。经过一段时间的检验，确实可以起到防雷击的作用，再也不用担心网卡被打坏了。
