前置音频接口DIY
硬件周刊
现在，越来越多的机箱前置面板都带有前置音频接口，但很多产品的前置音频接口不是从主板上的前置音频输出接口(通常为10针)连接出来的，而是用一根音频线绕过机箱，从机箱背后的音频输出接口转接出来的，笔者的机箱就是这种情况。
笔者机箱原配的前置接口连接线是一根含四针音频线的连线，而线的另一头是两个3.5mm的音频接头，含四针音频线的那头插入机箱内面板上的引脚接口。
其实，这种音频连接方式很不方便，因为如果要使用前置面板上的音频接口接耳机，就要把机箱后面和音箱连接的音频线拔下，然后插上前置音频线；要用音箱时，又要把前置音频线拔掉，接上音箱的音频线。另外，长时间不用前置音频线的话，两个接头又会生锈。因此，我想，如果能把前置音频接口直接从主板上引出来就好了。经过一番尝试，终于取得了成功。我的改造思路是：用一段废旧的数据线把主板上的前置音频接口(有些主板没有)连接到前置面板的引脚接口上。

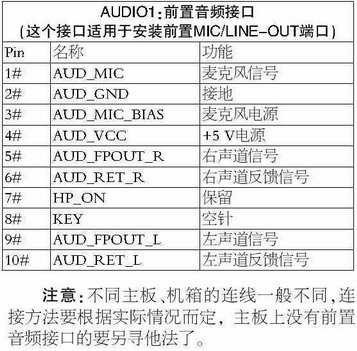

笔者使用的主板是精英L4VXA2，先翻出主板说明书，找到前置音频接口AUDIO1的位置，它是一个10pin的接口(各针脚功能请见表)。因为机箱原配前置连接线的音频部分只有四个引脚(图1)。那么如何让10pin接4pin呢？经过一番试验，我发现，只要把信号反馈引脚和信号输出引脚并接，就可以让机箱前后的音频接口都有信号输出。
找来一根10pin带插头的线，小心地把线剥开，再把原配音频线剪断，小心剥出铜芯，然后连接好。具体连接如下：左声道信号输出线(9#pin)和反馈线(10#pin)并起来，作为左声道输出(4pin中的黑线)，右声道信号输出线(5#pin)和反馈线(6#pin)并作右声道输出(4pin中的绿线)，麦克风一根(1#pin)(4pin中的红线)，接地一根(2#pin)(4pin中的裸线)，其他引脚可以不用(图2)。
最后缠上绝缘胶带，大功告成，开机一试，想用音箱就用音箱，想用耳机就用耳机，真的很方便！
注意：不同主板、机箱的连线一般不同，连接方法要根据实际情况而定，主板上没有前置音频接口的要另寻他法了。
