“大肚”能容天下之事──为闪存MP3播放器扩容
数码时尚
现在拥有MP3播放器的玩家越来越多了，当然绝大部分朋友拥有的都是闪存MP3播放器，毕竟现在硬盘MP3播放器还太贵。由于经济条件有限，以前一些用户购买的都是128MB或以下的闪存MP3播放器，由于容量不大，存储不了多少歌曲，录音时间也有限。于是一些MP3播放器厂商推出了容量可扩展的MP3播放器，即在MP3播放器中增加闪存卡接口，如微星的MEGA 516 MP3播放器，这样玩家就可以自行扩展MP3播放器的容量。
没有闪存卡接口的MP3播放器就不能升级闪存容量了吗？当然不是。一起来看看为闪存MP3播放器扩容的全过程。
扩容前的准备
所谓“磨刀不误砍柴工”，在为MP3播放器扩容之前，得做好以下的准备工作。
1.确定MP3播放器采用的闪存芯片型号。目前市场上的闪存芯片主要由三星、Sandisk、东芝等几家主要芯片厂商提供，其中中高档的MP3播放器采用三星的闪存芯片居多。如果你的MP3播放器采用的闪存芯片的品牌不在这几种之列，寻找升级芯片就比较困难。要确定MP3播放器采用的闪存芯片的型号，大家可以在网上查找MP3播放器的相关资料或直接向厂商咨询。
2.确定MP3播放器中所用闪存芯片的容量。这个很简单，MP3播放器的容量多大，自然闪存芯片的容量就是多大。
3.确定MP3播放器是否存在升级的可能。一般MP3播放器厂商为了生产和管理方便，同一个系列的MP3播放器都使用同一种电路板，一块电路板上一般有两个闪存芯片焊位，根据不同容量的MP3播放器的需要，焊上不同容量和数量的闪存芯片。
一般来说，同一个厂商生产的闪存芯片，不同容量的芯片都是Pin TO Pin的(具体含义见小知识)，可以换用。如三星的闪存芯片：K9F2808UOM-YCB(16MB)、K9F5608UOA-YCB(32MB)、K9F1208UOM-YCB(64MB)、K9K1G08UOM-YCB(128MB)、K9F1G08UOM (128MB)、K9K2G08UOM(256MB)等，这些芯片虽然容量不同，但芯片的封装、针脚功能、外围电路都是一样的，所以从硬件上来说，完全可以互相替换。也就是说，可以将低容量的闪存芯片焊下来，换成高容量的，达到扩容的目的。
小知识：Pin TO Pin
指两块芯片的封装、引脚功能、外围电路都基本相同，在这种情况下，用户可以根据不同需要将两芯片互相换用，而无须在电路方面加以改动，方便了MP3播放器的硬件设计和升级。需要注意的是，这里的互相兼容仅是指硬件方面的，不同的芯片，通电时序、复位时间等参数可能会有一些不同。
看到这里，一些朋友可能“想入非非”了，那岂不是可以把自己的MP3播放器的容量升级到1GB或更大？先别急，没那么简单，除了硬件上需要升级外，还要MP3播放器的固件能支持更高容量的闪存才行。同一个系列，不同容量的MP3播放器的固件一般都是相同的。比如iRiver MP3播放器的iFP-1XX系列、iFP-3XX系列、iFP-5XX系列、iFP-7XX系列，相同系列的MP3播放器用的都是同一种固件，这些系列MP3播放器的最高容量都是512MB，所以就可以判断其固件能支持的最大容量也就是512MB。
如果你的MP3播放器容量是128MB的，你可以有以下的升级方式：在空的焊位上焊上一片128MB的闪存芯片，将MP3播放器的容量升级到256MB，或将128MB的闪存芯片焊下来，换上两片256MB的闪存芯片。
经验与技巧：需要注意的是，两片闪存芯片的容量最好一样，否则升级成功率将大大降低，不推荐128MB+256MB或128MB+64MB的这类搭配方式。另外，进行升级时最好采用同种品牌的闪存芯片，这样才能保证成功，这是笔者从失败中得出的经验，请一定注意！
扩容操作
下面以iRiver的iFP-190TC(256MB，图1)为例，看看如何将它升级为512MB容量的iFP-195TC。
需要的工具：尖头烙铁一只，助焊剂少许，小螺丝刀一把。工具准备好了，现在可以开始动手了。
1.先用小螺丝刀将iFP-190TC上的小螺钉卸下，上下端各有两颗。然后将上端的金属盖取下，下端的金属盖由于有一根电源线和PCB板连在一起，松开就行，小心别用力过猛将电源线拉断了。

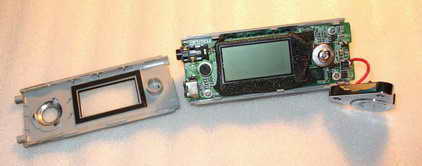

2.将两端的部件松开，将手指甲塞入面板下面的缝隙里，轻轻用力将它撬开，面板是用胶水和外壳粘接在一起的，不会撬坏的。面板取下来以后，电路板的正面就暴露在面前了(图2)。

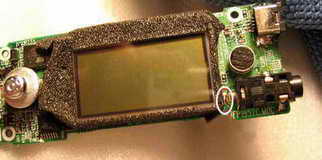

3.卸下电路板正面的三颗小螺钉后，注意不要强用力把电路板拽下，这样会损坏电路板。因为在麦克风和液晶屏中间，有两根细金属柱穿过电路板并焊接在一起(图3)。用烙铁将它们熔化分开，轻轻将电路板往上提就可以拿出来了。由于此焊点离液晶屏很近，所以操作时一定小心，别碰伤液晶屏。

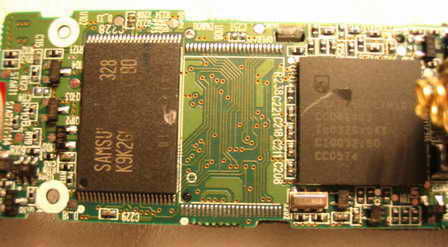

4.现在就可以看到PCB板完整的电路构造了，图4为PCB板背面，可以看到闪存芯片及空的焊位，iFP-190TC采用的闪存芯片是三星的，所以笔者就准备了一片三星256MB的闪存芯片。在图4中还可以看到iRiver MP3播放器的音频解码芯片，是飞利浦的SAA7750。
经验与技巧：在取下闪存芯片时，为了不损伤芯片，有条件的朋友最好使用热风枪，待芯片所有引脚的焊锡熔化后，轻轻取下芯片，最后用吸锡带清理空焊位。吸锡带是用细铜丝编制的带状物，通常附有松香或助焊剂，在烙铁加热下，可以粘走空焊位上的残留焊锡。
5.接下来要做的是把对应的256MB闪存芯片焊在空位上。焊接时首先在焊位上涂上少许助焊剂，然后将闪存芯片放在空焊位上，芯片和焊位的方向要相对应，在闪存芯片上有一个圆点，要与电路板上的圆点方向一致。为了保险起见，在进行焊接时最好把已加热的电烙铁的电源拔掉，防止静电损坏芯片。有条件的朋友最好使用温控电烙铁，将温度控制在350℃左右。小心地将闪存芯片的每个引脚与PCB板上的引脚对准以后，用尖头烙铁蘸一点焊锡，先将芯片两个对角的引脚焊好，使芯片固定住，然后一个脚一个脚地仔细焊接。
经验与技巧：将闪存芯片焊上电路板需要有一定技巧和经验，如果对自己的手艺不太放心，可以找熟练的朋友帮忙，或者花很少的钱找个家电维修店的师傅帮你搞定。注意，将闪存芯片焊到PCB板以后，最好用棉球蘸少许酒精将PCB板擦一下，把板上的残余的助焊剂除去，因为助焊剂具有腐蚀性，残留在电路板上时间久了会腐蚀电路板，造成断路等意外情况。
小知识：助焊剂
助焊剂的作用是使焊锡、元件的引脚不被迅速氧化。利用焊位上原有焊锡进行焊接时，助焊剂不但能减慢氧化速度，加快焊锡熔化，在贴放元件时，还能稍微固定元件的位置，并在焊锡熔化时快速焊接，减少虚焊、连焊的发生。
6.焊好后(图5)，先检查是否有虚焊、连焊的情况。如没有就装好MP3播放器，然后将改造后的iFP-190TC通过USB数据线连接上电脑，用专用格式化软件IMM(即iRiver Music Manager，是iRiver公司为其MP3播放器开发的专用工具，用它可以很方便地进行歌曲管理、固件升级等，现在最新版本为3.06版)格式化，然后再开机。256MB的iFP-190TC就变成512MB容量的iFP-195TC了。
扩容后第一次连接电脑系统可能会显示：“File Check Error”，不要怕，这是正常现象。把扩容后的iFP-190TC MP3播放器接到PC上后，这时MP3播放器的显示屏会显示“Low Format”,大概1分半钟(这段时间一定不要中断MP3播放器和PC的连接)后，MP3播放器自动重启，重新开机后MP3就变成iFP-195TC了。从图6可以看到，扩容前MP3播放器型号是iFP-190TC，扩容后就成为了iFP-195TC了(图7)。
编辑点评：相信大家对MP3播放器扩容的原理及操作都比较清楚了吧，iRiver、帝盟、JNC、MPIO、MSC等厂商出品的多款MP3播放器都可以升级闪存容量。其他大多数的MP3播放器也都是可以升级闪存容量的，只要MP3播放器的PCB板上还有空焊位就有可能。动手能力强的朋友，可以大胆试试。当然，在为MP3播放器扩容后，厂家提供的免费保修服务肯定是没有了，想尝试的朋友可以在保修期过后再进行扩容改造。
