做好采集精彩瞬间的准备──DV采集卡导购
硬件周刊
随着数码潮的进一步升温，不少家庭都拥有了DV(数码摄像机)。当我们希望把国庆期间拍摄到的影像�*蒝CD或DVD光盘时，其中一个关键步骤就是将DV中的数据传送到电脑中。用电脑捕捉DV拍摄的影像有很多方法，传统的方法是使用IEEE 1394接口(俗称“火线”)卡(以下简称1394卡)来实现。目前市场上的1394卡基本上可以分成两类：带有硬件编码压缩功能的1394卡和用软件实现压缩编码的1394卡。前者的价格仍相当昂贵，一般都在两三千元以上，普通用户难以承受；后者价格低廉(小品牌的不到100元)，但缺点也很明显——由于用这种1394卡采集的数据采用软件进行编辑，数据量极大(1小时的视频数据量为13GB～17GB)，因此对硬盘和CPU的要求较高。如果你的电脑比较老，那么压缩过程将会是“老牛拖破车”般的难以忍受。
在不对原有的电脑进行升级的前提下，有没有既经济又高效的解决方案呢？目前很多用户都偏向于选择采用USB 2.0接口的、带硬压缩功能的电视盒来处理数据并传输到电脑中，比买专业的1394采集卡省钱多了。但老主板上一般都没有USB 2.0接口，这时USB 2.0的接口卡就派上用场了。因此本文以PCI转USB 2.0接口卡的介绍为主。
选购前的考虑与准备
并不是每个用户都清楚自己主板上USB接口的版本。USB 1.1和USB 2.0为了相互兼容，在接口规格上完全相同，因此你从外观上是无法区分一个USB接口的版本的。但是它们在数据处理上则有快有慢，将一个USB 2.0规格的设备与一台只支持USB 1.1的电脑相连，只能让该设备运行于USB 1.1模式下，传输速率也只能降低到12Mbps，实际传输率仅1MB/s左右。当然，单凭主观感觉去判断USB接口的版本有时候并不可靠。那么我们如何得知自己主板上的USB接口是否USB 2.0的呢？下面提供两个方法：
1.看主板芯片组。基本上各大主板芯片组制造商在2003年以后推出的芯片组都已支持USB 2.0了。Intel方面自i845E/i845G以后的芯片组均内置了USB 2.0控制器，确切地说应该是从ICH4(或称做82801DA)南桥芯片开始的；VIA方面则是从VIA P4X266A和KT400开始的(南桥芯片为VT8235或以上)。也有些朋友发现自己的i845E主板上的USB接口居然是USB 1.1的，其实是某些主板生产厂商为了压缩生产成本，没有按照Intel的规定，搭配ICH4的南桥芯片，而是采用了成本更低的ICH2南桥芯片。
2.还有一个简单的判断方法，就是直接插入USB 2.0设备，如果你的USB接口是旧的USB1.1规范的话，在Windows XP等操作系统下你会看到一条类似“通用USB Hub是一个高速USB设备，当你将它插在一个低速端口中时，它将工作在低速状态”或者是“高速USB设备插入了非高速USB集线器”这样的信息(见下图)。当然，出现这样的提示也有可能只是你的USB 2.0驱动未装好。如果使用Windows 2000或者Windows XP操作系统，可安装Windows2000的SP4以及Windows XP SP1来提供对USB 2.0的支持。
*小知识：USB 2.0 VS IEEE 1394a
USB 2.0规格的传输速度比USB 1.1的快了40倍，达到了480Mbps(60MB/s)。理论上讲，一分钟之内，1GB的数据即可通过USB 2.0接口从便携存储设备备份到PC硬盘上，而用USB 1.1接口则需半小时。当然，USB 2.0的480Mbps只是理论值而已，即所谓的最大传输速度。受设备的控制芯片和线路设计等因素的影响，在实际传输中往往有很大差距。例如USB 2.0的理论最大传输速率比IEEE 1394a(400Mbps)还要快，但从实际的应用测试结果来看，目前市场上的USB 2.0设备的传输速度只有少数能超过10MB/s，而且IEEE 1394a的设备通常有30MB/s以上的传输速度。
USB 2.0适配卡的选购技巧
USB 2.0适配卡其实是一种接口转换卡，就是将电脑上的某种接口(通常是PCI接口)转换为USB 2.0接口，因此也可称之为PCI USB 2.0接口卡。当然，笔记本电脑上的PCMCIA扩展接口也可转换为USB 2.0接口，目前也有相应的产品推出，本部分只针对台式机来谈谈PCI USB 2.0适配卡的选购。
1.控制芯片的选择
要实现USB 2.0规范的高速传输，就需要一颗强劲的控制芯片。经过几年的发展，目前用于适配卡上的USB 2.0控制芯片已经十分成熟了，下面简单为大家介绍一下。
开山鼻祖——NEC D720100AGM
NEC这款芯片的发布时间最早，是全球第一款批量生产的民用USB 2.0控制芯片，在稍早一些的高档主板上较为常见。但由于芯片自身表面积较大，不适合用于制造独立控制卡。加上性能一般，兼容性较差，因此不久以后就被威盛的VT6202取代了。目前在市场上能看得到的都是采用新的NEC D720110芯片的产品，在兼容性方面得到了很大的改善。
廉价主义——威盛VT6202 / VT6212
VT6202控制芯片是威盛(VIA)公司首次针对USB 2.0开发的新一代外围控制芯片产品，采用先进的0.22微米工艺制造，表面积只有NEC产品的35%左右，可设计为PCI USB 2.0适配卡，或直接整合于主板上。同时由于支持PCI总线电源管理，VT6202与USB 2.0设备进行数据传输时，可以对工作电流作更积极的监控，使USB 2.0更适用于低耗电的系统。VT6202可与大多数的接口设备兼容，包括高分辨率数字视频器材、电脑外设以及高速的移动储存设备。VT6202适配卡的CPU资源占用率非常小，而且价格低廉。因此，VT6202作为USB 2.0适配卡芯片相当合适。其缺点是最多只能提供4个USB 2.0接口。VIA新的USB 2.0控制芯片VT6212也已经面市。VT6212比VT6202更省电，性能更强，同时还支持PCMCIA接口，可以用在笔记本电脑上。
后来居上——扬智M5273

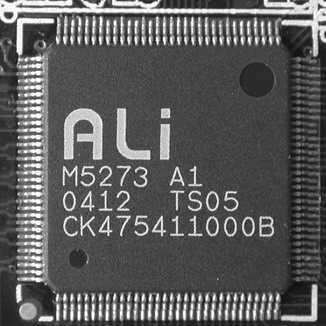

扬智(ALi)M5273是一款相当成熟的USB 2.0控制芯片，采用了0.25微米工艺制造，体积较其它几款USB 2.0控制芯片都要小。集成度很高，因此在它的基础上只须增加少量的外部电路就可以通过USB 2.0接口输入和输出数据，性能相当强劲。
2.如何看卡的做工
＃衡量USB 2.0适配卡做工的方法和衡量其它板卡没什么两样，当然，要结合价格来考虑！因为你不可能奢望一块只卖二三十元的廉价卡有一流的做工。但起码要满足一些基本的要求，如印刷电路板应比较厚实、色泽均匀、边角平滑、没有毛刺、金手指和元件的焊接点光亮等。同时，安全性和稳定性也是首要考虑的因素。因为经常要连接各种各样的USB设备，有些设备如移动硬盘的功耗是很大的，如果USB 2.0适配卡上没有保险电阻的话，就会很容易烧毁适配卡甚至主板。好的产品还会使用稳定性较高的铝电解电容。
其次是供电能力的问题，因为如果USB接口无法供应足够的电力给连接的设备的话，会导致很多的问题，如无法识别设备、传输过程中出错等等。好的USB 2.0适配卡会通过增加额外的电源接口来解决这个的问题。
再有就是提供的接口数量，这当然是越多越好，起码要有4个。
最后笔者需要指出，PCI USB 2.0适配卡也有猫腻，例如有些产品虽然提供了6个接口，但部分接口是从其它接口的传输线路中分支出来的，这从PCB板上的电路走线就可以看出来。虽然降低了成本，但这样做会导致不能使每个接口都同时达到USB 2.0的传输速度，大大降低了卡的性能。至于适配卡的技术指标，你会发现通常在包装盒上印了密密麻麻一大堆，而且没几个看得明白，其实你大可不必理会它，因为基本上都是一些无关痛痒的参数，例如告诉你USB 2.0的最大传输速率是480Mbps之类。
产品推荐
首先，我们来看PCI USB 2.0接口卡产品有哪些是值得我们选购的。毕竟，对更多的没有强劲CPU的用户来说，这才是最经济高效的解决方案。
H-E USB 2.0适配卡
参考价格：80元
性能参数：采用扬智的M5273控制芯片，提供6个USB 2.0接口。

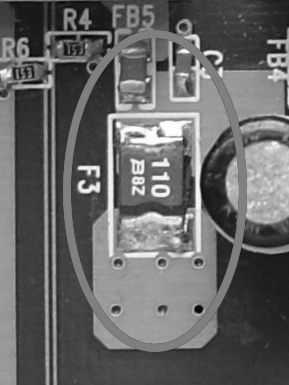

推荐理由：这款USB 2.0适配卡提供多达6个USB 2.0接口，其中4个分布在挡板上，另外两个则在PCB板的另一端，方便你引出接口到机箱的前面板上，而无须绕个大圈从机箱背面引出。整块卡看上去非常简洁，因为所有的功能都通过控制芯片来实现。同时，这块卡还带有保险电阻，虽然用料不是非常好，但对这个价位的产品来说也算不错了。

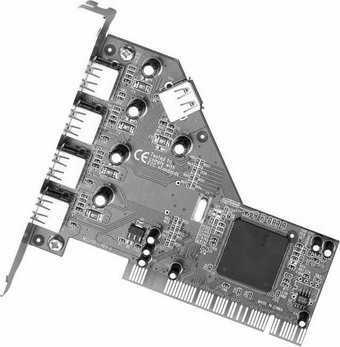

贝利得 USB 2.0适配卡
参考价格：60元
性能参数：采用扬智的M5273控制芯片，提供5个USB 2.0接口。

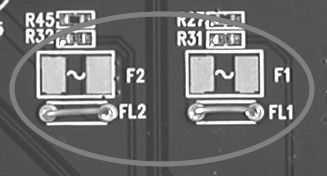

推荐理由：采用扬智的M5273控制芯片的产品。为降低成本，采用了梯形的PCB板，做工方面较省，可以看到PCB上保险电阻的焊位都是空着的，而在旁边直接短接。当然若不是使用高功耗USB设备的话还是可以的，价格是它的最大优势。
西霸 USB 2.0适配卡
参考价格：50元
性能参数：主芯片采用新的NEC720110，兼容性不成问题。提供5个USB 2.0接口(其中一个为扩展接口，在PCB板的另一端)，支持各种USB设备；最多可连接127个标准的USB设备。
推荐理由：做工一般，PCB板的面积较小，但总体来说没有缩水，提供的接口数量也多，性价比很高。
当然，如果你的电脑性能比较强劲，那么，你并不需要多花几百元购买带硬压缩功能的USB 2.0电视盒再配合主板自带的USB 2.0接口来处理视频数据。而只需要购买一块IEEE 1394卡，利用CPU的强大性能，通过软件来处理视频数据就可以了。下面我们也来看看有哪些IEEE 1394卡值得选购。
威盛 IEEE 1394卡
参考价格：110元
性能参数：采用VIA VT6306芯片；挡板上有两大一小三个扩展口，中部一个扩展口向内 ；支持热插拔，当增加新的设备时，它会进行动态调整，不用设置；配合Firenet 2.2软件即可以将1394卡仿真成为400Mbps的以太网卡，具有网卡的全部功能(TCP/IP、NETBEUI、IPX/SPX)。
推荐理由：这款卡在不带硬件编码功能的1394卡中属于价格较为便宜的产品。威盛的卡口碑不错，此款卡的做工比较精细，焊接工艺也不错。
西霸 1394卡
参考价格：100元
性能参数：提供4个1394扩展接口(其中一个为内置接口，在PCB板的另一端)，支持各种1394设备；最高400Mbps传输速率，最多可连接63个1394设备。
推荐理由：做工一般，但胜在价格便宜，在众多小品牌的1394卡中算是让人比较满意的一款。
天敏 DV1394电视卡
参考价格：115元
性能参数：提供3个1394扩展接口；支持图像捕捉、实时录像以及预览；可输出、制作数字视频或MPEG-1/2文件，再刻录成VCD、DVD或转换成标准AVI格式/网络视频流格式的文件(需要第三方软件支持)。
推荐理由：这是天敏的一款低价的带简易编码功能的1394卡，用它来采集、刻录VCD的效果还可以，而采集刻录出的DVD的效果就差一些了，如果资金不足又想省时间可以选择该卡。
Adaptec AUA-3020 适配卡
参考价格：500元
性能参数：提供3个USB 2.0接口与2个1394传输端口，兼容PC和苹果的Mac，5年质保。
推荐理由：这款适配卡的最大卖点是能同时提供USB 2.0和1394接口，让你一卡连接两种类型的设备。其秘密在于AUA-3020配备了一个NEC的USB 2.0控制器以及一个TI的1394控制器。挡板上的3个USB 2.0与两个1394接口间隔相当大，即使同时连接5个设备也不会遇到任何问题。而且，这个价格是包括一条6脚数据线的(价值200元)，所以实际上这款适配卡并没有我们想象中那么贵。
