水冷大法Barton 2500+超至2.639GHz
硬件周刊
编者按：在刚刚结束的电脑报“寻找超频王”大赛中，来自吉林长春的许欣朋友获得了“最佳DIY创意”奖。他使用了一套独具匠心的“水冷大法”，将自己Athlon XP 2500+超频到2.6GHz以上，下面我们就一起看看他是怎么做的吧！
改造之前
笔者的CPU是Athlon XP 2500+(以下简称2500+)，Barton核心。先通过调节外频的方式对2500+进行超频，到外频升至215MHz的时候，明显感觉到CPU风扇已经力不从心了，要想有更大作为，必须给CPU换散热系统。我决定用水冷方式进行改造。通过搜集各种相关资料，以及在各大散热论坛上和网友交流，我最终决定试试一种名为“水冷王”的产品。
CPU水冷头
显示核心芯片水冷头
一般来说，标配的水冷套件主要有CPU水冷头(也可称水冷盒)、水管、水泵、散热排(带12mm轴承风扇)、小水箱、及一些安装扣具等。当然，你也可以选购显卡核心芯片水冷头、北桥芯片水冷头、硬盘水冷盒等。
CPU水冷改造过程
我根据自身的情况只选了CPU水冷头和显卡核心芯片水冷头、水管、水泵，没有买散热排和小水箱，因为我觉得如果用一个小鱼缸(可以向里面投放冰块)代替小水箱和散热排，效果可能会更好。
于是我先到水族坊，挑了一个做工比较精致的小鱼缸(200mm×300mm×240mm)和一个温度表，又买了一个备用水泵，总共花了不到70元。经过几天耐心等待，通过网上邮购的“水冷王”也到了。我把一切设备安装完毕，又往小鱼缸里投入用矿泉水瓶冻成的冰块，然后测试水冷改造后的效果，发现CPU温度比采用风冷时下降了8～12℃，不过，由于平时使用投冰块的方法太麻烦了，因此我决定采用串接散热排的方式对循环水进行降温。
我在电脑城发现了一款老式的P4水冷头和散热排(带12mm风扇)，全铜的，用100元买下它们。回家后，我仔细研究这个散热排， 发现它的两侧表面平整如镜，且与水道相通，如果在它两侧各装上一片半导体制冷芯片，应该可以辅助散热排的那个12mm风扇，加强对循环水降温的效果。

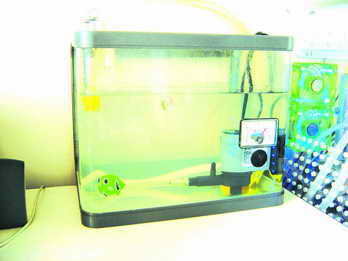

用小鱼缸当水箱
因此，我又到电子市场寻找半导体制冷芯片，这种芯片有三种规格：30W、50W和70W，都使用12V直流电。30W功率太小，效果不一定好；70W功率太大，散热不好的话，容易烧掉，所以我选择了50W的产品，25元/片，买了两片。然后又去二手电脑店淘了两个同样大小的旧P4铝制散热片，共花了6元。最后买两个新风扇和散热片搭配，又花了8元。

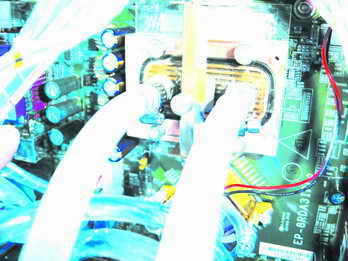

CPU水冷外观
我把芯片冷端贴住散热排两侧的铜表面，热端涂上导热硅脂，并与散热片紧密接触，再用铁丝作扣具，把它们固定好。随后我又找出以前的PⅢ电源，为12mm风扇和这两个制冷芯片的风扇单独供电(注意：千万别与主机使用同一电源，除非你的主机电源是450W以上)。这样改造后，虽然不如直接向小鱼缸投放冰块的散热效果好，但抑制日常使用时的水温上升足够了，而且也省事得多。
散热排队
经过这样水冷改造以后，CPU的潜能被大大地挖掘出来，我的2500+在默认电压1.65V，水温20℃的条件下可稳上234MHz外频，主频达到2.576GHz。后来，我逐步增加CPU的外频，直至240MHz，同时把它的电压调至1.85V， 这时2500+的主频高达2.6397GHz。
编注：关于许欣的2500+超频设置的详细资料，请参阅《电脑报》第34期F1版。
显卡水冷改造过程
鉴于CPU水冷改造的成功经验，我又对FX5800显卡进行了全方位的水冷包装，并设计了三个改造方案：
改造一：全拆改水冷
这是我现在采用的方案，显卡核心的水冷头用的是“水冷王”的，但显存水冷头没找到，决定自己做一个。我先到市场买20mm×3mm紫铜条板，80cm长，量好显存位置大小和螺丝孔距，找一家有线割机的切好，然后用台钻在铜板上钻出进出水孔，用锡焊焊好接口(修汽车水箱的地方可以搞这种焊接)，成形后用A、B胶将锁母气动接头固定于进出水孔位置，并密封好，然后用细砂纸均匀打磨一遍，再用金色的自喷漆处理一下表面)。改造以后的FX5800从上到下彻底“凉快了”。

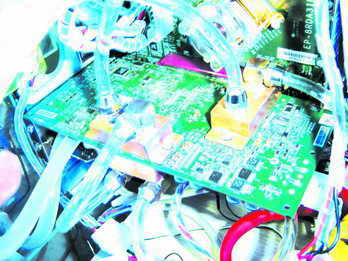

显存水冷外观
如果你觉得这种方法太难，可以用下面的两种方法。
改造二：显示核心用水冷，保留显存散热片
你看见板卡边上的四个螺丝孔了吗？准备好与板卡同样大小的透明有机板两片，3mm长杆螺丝三四颗，风扇四个(选大扇叶，转速低那种)，上下各两组风扇向板卡吹风。南北桥芯片、内存、硬盘都跟着“沾光”。
透明有板风扇
改造三：保存显示核心和显存散热片
如果你不想失去质保，也不想搞得太复杂，你可以拔掉涡轮风扇电源，小心拆下风扇盖的五颗小螺丝，取下风扇上盖，露出核心芯片的散热片，然后用改造二后面的方法给核心芯片和显存吹风，这样的散热效果远强于原装的风扇。
打造透明机箱
为了能让CPU和显卡水冷散热系统一目了然，我决定打造一个透明机箱。这个机箱采用有机玻璃制成，除委托刻字社加工外，其余均出自手工，整个工作的难点在于对箱体精准的尺寸测量(必须把有机玻璃材料的厚度是否均匀、是否足尺等因素考虑在内)，以及各连接件的螺孔定位。我把光驱和硬盘位置全部下移至机箱底部，这样箱内布线就显得整齐、合理多了，然后用一些孔雀蓝色的发光二极管点缀一下效果，晚上开机的时候显得非常漂亮。这样一个机箱市售价格是1300～1500元，我只花了300元。
透明机箱
笔者机器主要配置：
CPU:AMD AthlonXP 2500+(Barton核心)
主板:硕泰克SL-75FRN3(nForce2 Ultra400)
内存:KingMax DDR433 256MB×2(组成双通道)
显卡:盈通剑龙GeForceFX5800珍藏版
硬盘:希捷80GB(2MB缓存)
光驱:MIDA52×CD-ROM，LITEON 40×CD-RW，BENQ 16×DVD-ROM
声卡:杂牌8738(屏蔽主板AC97)
显示器:PHILIPS 107E
电源:台达GPS-300AB-300C(P300W)
