ATi R9550标准版的改造经验
硬件周刊
最近ATi Radeon9550(以下简称R9550)显卡改造非常火热，笔者参考了各种资料，亲手试验，得到一些改造经验，也发现一些网上流传的经验并不是百分百的正确，在这里说说我的感受。
笔者的显卡为迪兰恒进镭姬杀手9550 128MB 128bit标准版，核心/显存频率为249.75/199.13MHz，正反面共8颗编号为“HY5DU281622ET-36 5”的Hynix显存，对照此编号，在Hynix的网站上查询了一下，确实有HY5DU281622ET-36这个编号(此编号表示显存速度为3.6ns)，但找不到后面带“5”的编号，倒是后面有带“I”或“E”的，在这个位置的字符表示显存的工作温度，其中I表示Industrial(-40℃～85℃)，E表示Extended (-25℃～85℃)，但只有以上两种，没有5，这一点让人感到奇怪。
1.改造前的准备
改造使用的软件有：
Flashrom 2.4版，用来备份和刷新显卡BIOS；
BiosEdit 2.7版，用来更改显卡BIOS的Device ID；
UltraEdit 10.00b版，用来改变显卡BIOS文件中显卡核心识别代号；
RadEdit 1.1D，用来调整显卡BIOS文件中的核心/显存频率；
另在WindowsXP下做了一张启动软盘。
注意：以下所有过程均在硬盘上操作，软盘只是在刷BIOS时用来启动计算机，不要用软盘存放BIOS文件。
2.改造过程
第一步，用启动软盘启动机器后，用命令 flashrom -s 0 bak.rom 将显卡的BIOS备份为 bak.rom。
第二步，在Windows XP下运行BiosEdit，读出第一步中备份的bak.rom，将Device ID 由4153(ATi9550)改为4150(ATi9600)，Subsystem ID和Subvendor ID 分别为 2084 和 1002，保持不变。其他的都不要改动，然后，保存为new.rom。

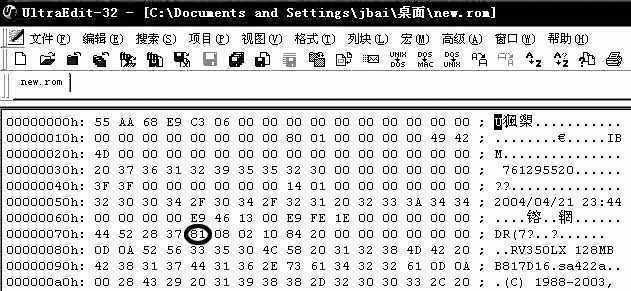

第三步，用UltraEdit读出第二步保存的new.rom，将00000070h行: 44 52 28 37 81 08...中的 81 改为 90(图1)，然后保存为new.rom。顺便说一句，网上有朋友说00000080h行也必须改，其实00000080h行只是BIOS的标题，改不改都没有影响，所以最好不要改动，我就没有改。
第四步，用RadEdit打开第三步修改好的new.rom，打开时有错误提示，不管它，打开后，就可以调整频率了。这时一定要注意界面中的“Memory/Post Divider(存储器延迟)”这一项，应设为DDR和 CAS2(正常)，然后再调节频率。我将核心/显存调整为 400/225MHz，实际为 398.25/222.75MHz，因为RadEdit调节频率是6.75MHz的整数倍(图2)。调整好频率后，认真检查所有参数，确认无误之后，保存为 new.rom。在这里要说一下，最好不要用 BiosEdit 来调整频率，因为它处理不好 DDR 显存的频率关系，很容易将 DDR 显存的频率降低一半，比如设置成225MHz，很可能刷BIOS后却成了112.5MHz。
第五步，在硬盘上的C盘建立一个名为BIOS的文件夹，将第四步改造好的BIOS文件(这里是new.rom)和Flashrom复制到该文件夹中备用。然后用启动软盘启动机器，进入到C盘BIOS目录，键入命令 flashrom –f –p 0 new.rom，此后屏幕上会显示几行信息，耐心等待一会儿。千万不要以为死机了，更不能Reset或关机。等待了一段时间，机箱中蜂鸣器响起一段短短的音乐，返回 DOS提示符，刷新成功了！！！
第六步，重启机器，进入Windows XP，系统找到新硬件 Radeon 9600 series，哈哈，成功了。重新装好驱动，笔者用的是最新的催化剂 4.9 版，Windows显示属性面板中显示“Radeon 9600 series”，芯片类型为“Radeon 9600 XT AGP (0x4152)”。用 ATITool 查看显卡，显示核心/显存为398.25/222.75MHz，Device ID 为 0x4152，Chip Type(即芯片类型)为RV360。
3.改造后的性能变化
下面是测试显卡的结果，用的测试软件是 AqueMark3和3DMark03_340，测试时均使用测试软件的默认设置，机器主要配置为：Athlon XP 2500+；MSI KT6 Delta-LSR(KT600)；金邦DDR333 256MB×2；希捷 ST380013AS。改卡前 AqueMark3得分为16746，改卡后得分为 24247。改卡前 3DMark03_340得分为2180，改卡后得分为 3020。可以看出改卡前后性能提升的幅度是很大的。
随后我又安装了 RadLinker 1012 版，这样在显卡的驱动控制面板中就可直接用RadLinker选项卡随意超频，不会再像改卡前的R9550那样受到驱动程序的锁频限制了，这是改卡获得的最大好处。在RadLinker选项卡中将核心/显存频率直接改为 440/230MHz，这是我多次试验后得到的最高稳定频率，再高就会在AqueMark3的画面中出现斑点，这时AqueMark3得分为25679，3DMark03_340得分为3161，性能又有一定的提高！
4.后记
使用R9550显卡的朋友们可以参考以上的改卡过程，对自己的显卡进行改造，肯定会有让你惊喜的发现。网上有些明友建议采用与R9550相近的R9600系列BIOS来直接刷新，我觉得不是很好，这样做容易导致各种问题的出现，而用自己的原始BIOS来稍做改造，我认为是最好的，因为这样与原卡的BIOS最为接近，出现黑屏等致命问题的几率几乎没有。网上流传的另一种改造方法：用 Flashrom 备份原始BIOS，然后只用 BiosEdit或 RadEdit 来改变核心/显存频率，将改造后的 BIOS 刷回显卡，最后Windows仍旧识别为R9550但显卡频率变化了。我按照此方法进行了改造，但进入Windows后系统提示找不到正确的显示适配器，原来安装好的催化剂控制面板也无法启动。这种方法在我的卡上失败了，但可能适用于其他的卡，大家也可以试一试。
总之，将R9550刷BIOS后变为R9600XT，重点不在于提高了显卡的性能，而最大的好处在于可以随意使用任何版本驱动的同时进行软件超频，不再受驱动程序对R9550的锁频限制。
