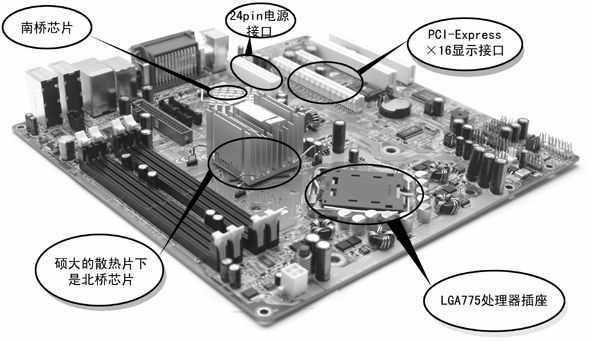

　　首款采用BTX结构的i915G主板实物现身！从下图可以看到，这款ASUS的P5G5B主板结构和我们所熟悉的ATX i915G主板结构已经大不相同了。首先是主板的USB、VGA、音频等接口的部分与PCI-Express插槽位置对调，内存插槽也放到了原先ATX结构的PCI插槽的位置，北桥芯片位置南移，南桥北移，现在哪个该叫北桥呢？CPU的位置也移到了原南桥的南边，而且插座边缘与主板边缘呈45度角。

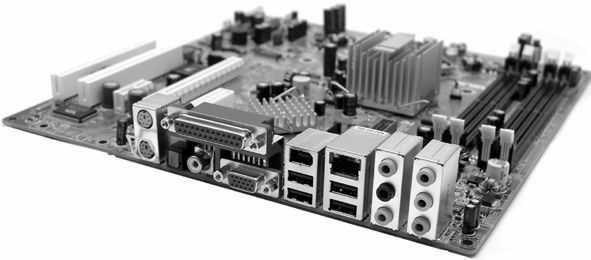

　　主板后方所有的接口都移到了右边。可以看到，这款主板配备了显卡、7.1声卡、IEEE1394、SPDIF输出功能。

　　这张正面图，可以看到，BTX的结构相对ATX显得更清爽，CPU、北桥、南桥芯片排列在一条直线上，而且所有的插槽都设计为与BTX机箱中散热风扇营造的气流平行，从散热的角度来说这样的设计可以减小风阻，使得气流可以尽量地带走系统的热量，这对于Intel发热巨大的Prescott处理器来说是很重要的。
