大胆改造Athlon XP 1800+超至2.55GHz
硬件周刊
编者按：在刚刚结束的电脑报“寻找超频王”大赛中，来自辽宁鞍山的邹为炜朋友获得了“最佳DIY改造”奖。为此，我们特地将他的CPU超频经历刊登出来，希望对广大DIY爱好者有所帮助。
笔者是一个AMD Fans,当Thoroughbred B0核心的Athlon XP批量面市时，我精挑细选了一块Athlon XP 1800+(以下简称1800+)，用了快一年，Thorton核心的Athlon XP又上市了。正巧一位朋友要装机，他看上了我的1800+(1.5V电压下稳定超频至2600+)，于是我把1800+转让给了他，然后买了一块Thorton核心的Athlon XP 2000+(以下简称2000+)。
第一次改造主板

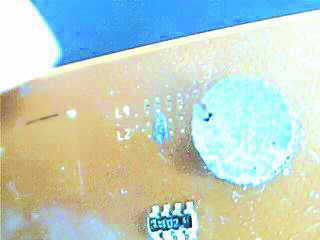

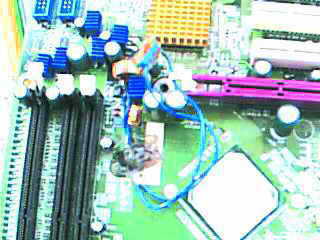

刚买来的第一天,我就用导电胶(2元钱买的)将2000+被割断的L2金桥连上(图1)，将隐藏的256KB L2缓存破解，变成了512KB L2缓存。但随后无论我怎样努力，也无法让512KB的Thorton在EP-8RDA+(磐正nForce2 SPP芯片组)主板上稳定工作在200MHz外频下。于是我决定对主板进行改造。EP-8RDA+芯片组的工作电压控制芯片是IRU3037A(图2)，在缺省状态下，这块芯片给芯片组提供1.55V到1.6V的电压，通过在这块芯片的第一个脚和第四个脚之间连接一个可调电阻(图3)，我们可以调节它的输出电压值。当可调电阻为700欧姆时，输出电压提高到1.7V，此时CPU“变成”了3200+(200MHz×11，内核电压1.675V)！
改造电源

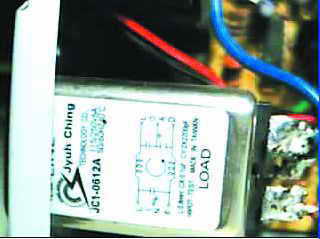

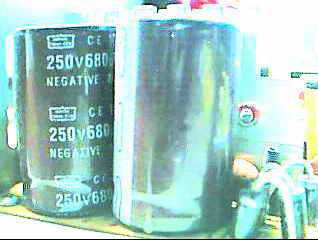

可长时间运行后，感觉电源外壳有些烫手，也难怪，3200+加GeForce FX5900XT，再加两块硬盘，耗电量不小了，我的金和田320WB电源最大功率不过250W左右。为了让系统能稳定工作，我又对电源进行了改造。电源原有的第一级EMI滤波电路过于简单，我将它换成中国台湾产的Jyuh Ching JC1-0612A一体化滤波插座(图4)。将整流部分4只型号为1N4007(1A/1000V)的二极管换为1N5408(8A/1000V)，再将原来的330μF/200V的滤波电容换成日本化工Nippon Chemi-con的680μF/250V电容(图5)。原开关功率管为MJE13007(70W/400V/8A)，功率较小，换为TO-3封装的BU508A(125W/700V/8A)。原开关整流管为MUR1640(16A/40V)，+5V和+3.3V所用的整流管的电流远远不足。为了保险起见，换用肖特基二极管D83-004(30A/40V/TO3P)。(编注：优质电源采用的肖特基二极管是由一个有双向二极管标志的器件D83-004构成的。而劣质电源通常采用的是两只具备快速反应能力的二极管(FR304)，这样做的后果是两只二极管的参数由于不一致，容易造成元件烧毁或工作效率降低)。输出电路部分的滤波全部改用3300μF/16V的电容。这回玩多长时间电源也不热了！
第一次改造效果
我的Thorton核心的2000+打开512KB缓存后，在Cpu-z中竟然被认成Barton处理器！为了能使CPU超得更高，我将水冷的进水端接到自来水管上，排水端直接排水到下水道中，这样可一直保持较低的温度。最后让CPU稳定运行于2.5GHz(200MHz×12.5/1.925V)频率下。由于DDR400内存的限制，外频无法达到200MHz以上。2.5GHz时3DMark 03测试得分为5655分、Super pi 419万位测试成绩为3分36秒，超频幅度达50%以上。
第二次改造主板

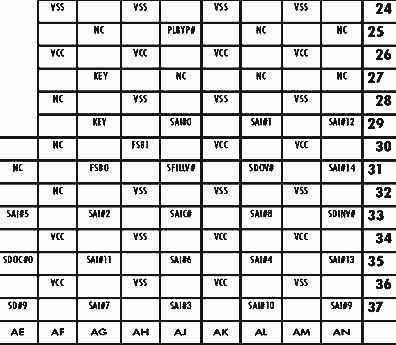

为了测试我转让给朋友的Thoroughbred 1800+(B0核心)的超频极限，我又对主板进行了第二次改造！由于1800+的倍频11.5为低倍频段，而nForce2主板内置了处理器倍频转换表，所以当处理器倍频设置为13倍频时，转换表自动识别为5倍频，从而封闭了高倍频段。通过查找资料得知，默认倍频在12.5及以下的CPU，其AJ27引脚状态即为低电平；倍频在13及以上的，AJ27引脚为高电平(见上表)。如果把AJ27和AN25两个引脚通过一个500欧姆以上的电阻接到VCC引脚上，使AJ27引脚为高电平，那么CPU就工作在高倍频段了。

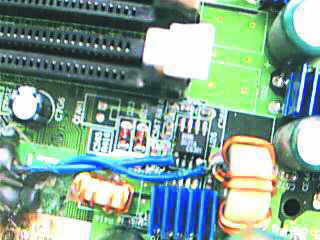

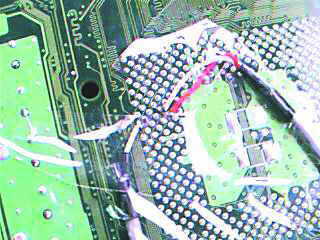

我在主板CPU插槽背面找到AJ27和AN25引脚，分别在这两个引脚上焊上两根导线(图6)，通过导线分别焊接在两个螺旋电位计上(图7)，再将电位计的另一端用导线焊接在VCC上(AF26、AH26、AK26、AM26均为VCC)，两个电位计都调整为650欧姆。开机后将CPU超到2510MHz(1.925V/167MHz×15)，超频幅度达63.7%以上，3DMark 03测试得分5610分、Super pi 419万位测试成绩为3分51秒。
我再次将CPU超到2550MHz(1.975V/134MHz×19)，超频幅度达66.3%以上，3DMark 03测试得分5485分、Super pi 419万位测试成绩为4分05秒。把这两个结果和上面Thorton超频至2.5GHz的测试结果对比，就可以看出，外频和L2缓存容量对CPU性能的影响有多大。不过，可能是早期nForce2主板技术不成熟吧，我的8RDA+主板在非标准外频下运行不太稳定。
笔者机器配置
CPU：Thorton核心的Athlon XP2000+(改造后L2为512KB)
Thoroughbred B0核心Athlon XP1800+
主板：磐正8RDA+
内存：金邦龙条DDR400 256MB×2
显卡：耕昇5900XT红旗H版
硬盘：酷鱼ST3120026A 120GB/8MB缓存/PATA
电源：金河田ATX-320WB
系统：WindowsXP SP2
