显卡也玩色差
硬件周刊
随着电脑“家庭影院时代”的到来，电脑的视频输出从显示器转向了电视机。S-Video端子就是常见的用于视频从电脑输出到电视机的接口。但通过S-Video端子输出到电视机的图像效果不是很理想。如果换成色差端子输出的话，图像质量就会获得极大的提高。
ATi公司推出的ATi Radeon系列显示芯片支持色差输出，可绝大多数显卡生产商都没有提供相应的VGA转HDTV(高清晰数字电视)信号的转接头。目前，这种转接头只在北美地区才有销售，在其他地区很难买到，官方的网购价格为30美元，几乎相当于一块低档ATi显卡的价格了，所以大多数ATi显卡用户只能摇头叹息了。
实际上，显卡自身输出的就是YPbPr信号，因此上述转接头中并没有任何相关的视频转换电路，只不过是简单连接在一起的两个不同接头而已，所以自己手工就能制作一个HDTV转接线。而购买VGA转接头和三色的RCA线也只需要10多元，连接的方法又很简单，还可省下不少的钱。下面笔者就给大家详细介绍HDTV转接线的制作方法。
小知识：
色差输出，又称YPbPr,是一种非常接近RGB三原色的传输方式，不过色差输出的三组线并不是分别传输红、绿、蓝三种颜色，这三组线的其中一组传输的信号是与S-Video相同的亮度信号，而另外两组线则传输经过调变的色彩信号，再经简单的程序解码还原为三原色信号。支持的信号模式有480i、480p、720p和1080i四种，而现阶段的色差输出最高可支持到1920×1080的分辨率。
制作方法
1.显示支持
ATi官方所列出的可支持YPbPr信号输出的显卡型号有Radeon 8500、Radeon 9500、Radeon 9600、Radeon 9700、Radeon 9800。如果你无法确定自己的Radeon显卡是否支持，可以修改注册表(修改注册表不会对显卡造成任何危害)，然后再进入“控制面板→显示→设置→高级→显示”页面(图1)，看能否打开YPbPr的设置界面，能打开表示你的显卡支持YPbPr信号输出。
注：NVIDIA显卡基本上都不支持YPbPr信号输出。
2.准备工作
在电脑城和家电市场分别购买一个VGA转接头和一条红、绿、蓝三色的RCA线(也可以用常见的红、黄、白三色线的RCA线代替，但在接电视机时要注意对应的颜色)，并准备一把电烙铁。
3.制作

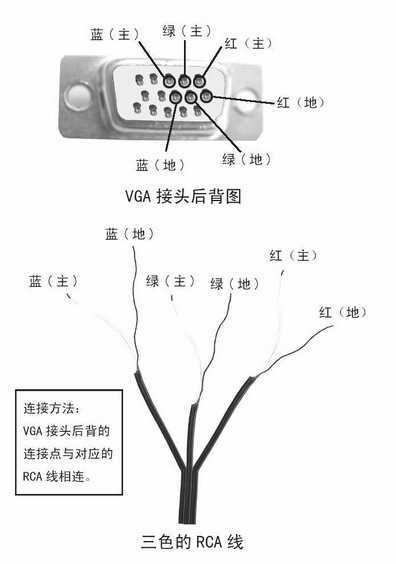

将三色的RCA线的接头的一端剪掉，剥开每条线的绝缘皮，外层的金属网为地线，中心的金属线为主线。再用电烙铁将VGA接头和三色的RCA线连接起来。连接方法见图2：Pin #1──红线(主)，Pin #2──绿线(主)，Pin #3──蓝线(主)，Pin #6──红线(地)，Pin #7──绿线(地)，Pin #8──蓝线(地)。

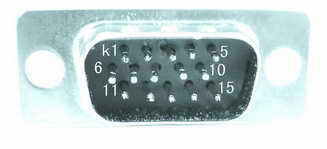

注：VGA接头中的针脚的排列顺序，可参考VGA接头针脚旁标注的数字(图3)，1表示Pin #1。
连接完毕后(图4)，检查一下是否短路，还可以用玻璃胶、橡皮泥或石蜡之类的材料将RCA线分离开，以避免在使用中产生短路。
修改注册表
在没有安装HDTV转接头的情况下，系统不会输出YPbPr信号。我们用修改注册表的方法来“骗过”ATi的显卡驱动程序，从而未安装HDTV转接头也能输出YPbPr信号。
先安装ATi官方提供的最新“催化剂”显卡驱动程序(下载地址：http://www.mydrivers.com/cgi-bin/display/141,1.htm)，以确保显卡驱动程序能支持YPbPr信号的输出，而老版本驱动程序就不支持YPbPr信号的输出。
接下来修改注册表，由于Windows XP、Windows2000和Windows98系统中的注册表的修改方法各不相同，笔者下面就分别加以介绍：
1.WindowsXP系统修改方法

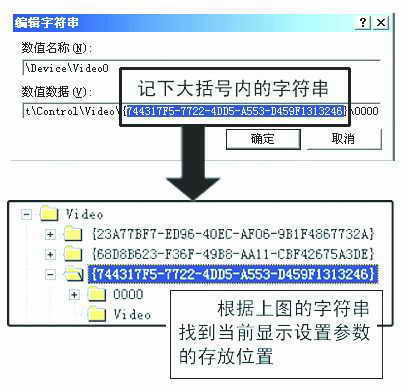

打开注册表，进入HKEY_LOCAL_ MACHINE\HARDWARE\DEVICEMAP\VID EO目录下，记下“Device\Video0”项的数值。例如数值为“\Registry\Machine\System \CurrentControlSet\Control\Video\{x-x-x-x}\0000”，则当前显卡设备参数存放的位置就是“HKEY_LOCAL_MACHINE\System \CurrentControlSet\Control\Video\{x-x-x-x}\0000”(图5)。在显卡参数存放位置的目录下，添加三个DWORD值，名称分别为“HDTVRULE_HDTVCONNECTED”、“HDTVRULE_HDTVGDOENABLE”、“HDTVRULE_HDTVSIGNALFORMAT”，并将其数值都设为1。
通过上面添加的三项，显卡驱动程序已经允许输出YPbPr信号了，但只能输出480i和480p的信号，要让显卡驱动支持电视机的480i、480p、720p、1080i的格式(图6)，还需要在注册表的“HKEY_LOCAL _MACHINE\System\CurrentControlSet\Con trol\Video\{x-x-x-x}\0000”目录下，添加一项二进制值，名称为“DAL_CVDeviceData”，数值为“00 00 00 00 03 00 00 00 5F 00 00 00 00 00 00 00”的注册项。
2.Windows2000系统修改方法
在Windows2000系统的注册表中，当前的显卡设备参数存放的位置不容易确定。但“HDTVRULE_HDTVGDOENABLE”、“HDTVRULE_HDTVSIGNALFORMAT”两项一般都已经存在，只要在HKEY_LOCAL _MACHINE\System\CurrentControlSet\Cont rol\Class目录，搜索名为“HDTVRULE _HDTVGDOENABLE”或“HDTVRULE_ HDTVSIGNALFORMAT”的DWORD值。在搜索到上述DWORD值的目录下，添加剩余的一项或二项DWORD值，具体方法参考Windows XP系统修改方法。
注：由于在Class目录下，会搜索到其值的目录可能不止一个，就不能确定那个目录是当前显卡设备参数存放的位置，所以要将它全部修改。
3.Windows98系统修改方法
在注册表的“HKEY_LOCAL_MA CHINE\SOFTWARE\ATi Technologies\Driv er\0000\DAL”处，分别添加类型都为二进制的“HDTVRULE_HDTVCONNECTED”、“HDTVRULE_HDTVGDOENABLE”、“HDTVRULE_HDTVSIGNALFORMAT”三项，并都赋值为01,00,00,00。
在Windows98系统中，显卡驱动对YPbPr信号模式480i、480p、720p和1080i的支持是自动打开的，不必再添加“DAL_CVDeviceData”项。
设置输出分辨率

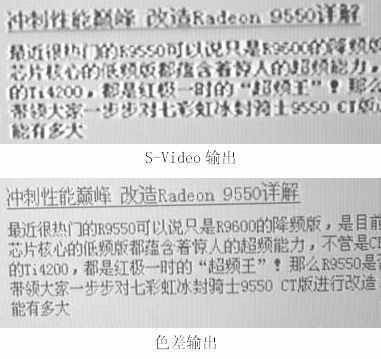

由于YPbPr信号的模式480i、480p、720p、1080i是根据对应的显示器分辨率来匹配的，因此我们还必须根据电视机输出方式的情况，选择合适的显示器分辨率。如：1024×768的分辨率，输出1080i的信号；800×600的分辨率，会输出720p的YPbPr信号；640×480的分辨率，会输出480p或480i的YPbPr信号。最后来看一下S-Video输出效果和色差输出效果的对比，色差输出的画面中连网页上的字都看得清清楚楚(图7)。
