经验交流苑(37)：机械CAD中的比例与图幅
软件世界
机械设计的思想，要用图形表达出来。图幅的大小要根据图形尺寸而定，同时要考虑合适的比例。在机械CAD中，要选择适宜的比例与图幅，清晰地表达出图形的结构，这就是比例与图幅的作用。在图板上绘图时，一般是根据机械设备的尺寸、图幅的大小，考虑视图布置清楚、合理等综合因素确定绘图比例。我是机械高级工程师，主要从事压力容器设计工作。对机械CAD中的比例与图幅谈谈自己的一些经验。
比例
AutoCAD有一个很方便之处：就是绘图时总是按机械设备的实际尺寸绘制图形，即按1：1在显示屏上绘图。在实际图形转换为计算机显示屏上的图形时，不需要进行比例换算。而在图板上绘图时，总是先按比例进行换算，确定图形尺寸后才绘图的。在图板上绘图的过程也是一个比例换算的过程。CAD使设计者免去了比例换算工作，减轻了劳动强度，节省了时间。
这也使我们明白了，屏幕上设备的图形尺寸就是实际图形尺寸。我们还可以看到，这一点在设计中是非常有用的。
我们知道，比例是图形尺寸与实际尺寸之比。所应注意的是，在AutoCAD中，比例是打印在图纸上的图形尺寸与显示屏上的图形尺寸之比，即图形尺寸与实际尺寸之比这一概念应建立起来。人们往往把显示屏上的“图形”完全等同于图纸中的“图形”，这是不对的。还应注意的是，绘图机中图幅的大小印显示屏上的图幅相一致。例如，显示屏中如果是成比例的A2图幅(放大或缩小的A2图幅)，那么，打印图纸也应是A2图幅。这样打印出的图形“比例”才是正确的。
CAD的绘图比例就是这样实现的。使用AutoCAD绘图，我们的经验就是要清楚比例的实现过程。当然，一些专用的CAD软件已经设置了“比例”命令，这样CAD绘图时就与传统的的图板绘图思想是一致的。
图幅
在CAD中，绘图时可以完全不考虑图幅大小，只管在显示屏上绘出机械设备图形。待全部图形绘制完毕，再根据实际图形插入图框。先绘图再确定图框，这是一种绘图方法。
另一种方法，就是先根据机械设备实际尺寸，选择合适的比例，确定图幅尺寸，在显示屏上先绘出图框然后再绘出机械设备图形。这种方法，类似于传统的在绘图板上确定图幅、比例、绘图的方法过程。值得注意的是，这种情况下，显示屏上的图幅尺寸是按比例放大或缩小后的尺寸，不是实际图幅尺寸。
当然，机械设备的图形还是实际尺寸，不会变化。
用AutoLISP(Visual LISP)编写图幅程序
CAD技术不仅使绘图方便，图样复用方便，设计修改方便，而且一些开发技术，如AutoLISP(Visual LISP)等的使用，使CAD技术更显得作用重大。

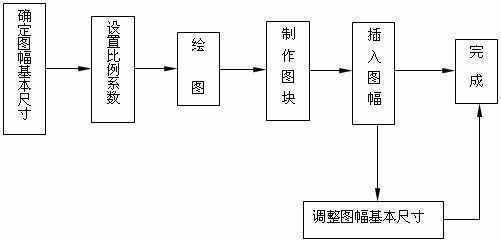

不管是先画图框再绘制视图，还是先绘制视图再画图框，我们都可以利用AutoLISP(VisualLISP)编写一个绘制图幅的程序。程序可以直接绘制图幅，也可以把图幅制成图块插入图中。绘制图幅的程序可以采用文中框图所示方法。
在机械CAD中，比例的理解很重要，也是CAD绘图的基础。图幅的绘制与应用是基本的，也应该熟练掌握。
