CAD大考场(36)
软件世界
上期问题
如何在属性提示下直接输入中文标志值
中文字体不能正常显示的原因，在于AutoCAD文件样式中默认采用txt.shx字体，这种扩展名为.shx的字体大部分是不支持中文显示的。

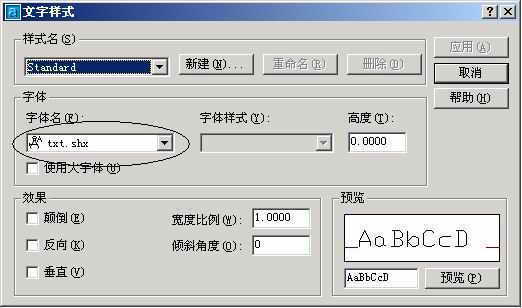

解决办法如下：单击格式菜单选择文本样式选项或输入STYLE命令。再在打开的对话框字体设置区域(如图)选择常见的黑体等其他扩展名为.ttf的字体。
在设置好后再定义块，插入块，输入属性值时就可以正常显示中文了。
Threean 奖金：50元
如何将图案放到“填充图案控制板”的“自定义”选项卡中
本人使用AutoCAD 2000英文版，下文以此为例，对如何在hatch pattern palette 菜单的custom选项中加入自定义填充图案进行一下研究，找到一种方法供参考。不过我认为应该还有它法。
首先，找到CAD安装的所在文件夹AutoCAD2000，进入SUPPORT文件夹；
其次，在SUPPORT文件夹中加入已经编写好的自定义填充图案文件*.PAT和*.LIN(此文件可以在记事本中编写，完成后存为.PAT和.LIN后缀名即可)；
最后，进行填充操作选择custom选项就可以找到自定义填充图案，选中即可填充。
以下请看一例：
1.编写自定义填充图案文件ZIGZAG..PAT和ZIGZAG.LIN(两文件一般同名)，然后加入ACAD2000\SUPPORT文件夹中；
ZIGZAG..PAT程序如下：
*ZIGZAG,Zig zag /\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/
A,.00254,-5.08,[ZIG,ltypeshp.shx,x=-5.08,s=5.08],-10.16,[ZIG,ltypeshp.shx,r=180,x=5.08,s=5.08],-5.08
ZIGZAG.LIN程序如下：
*ZIGZAG,Staircase effect
0, 0, 0, 3.175, 3.175, 3.175, -3.175
90, 3.175, 0, 3.175, 3.175, 3.175, -3.175

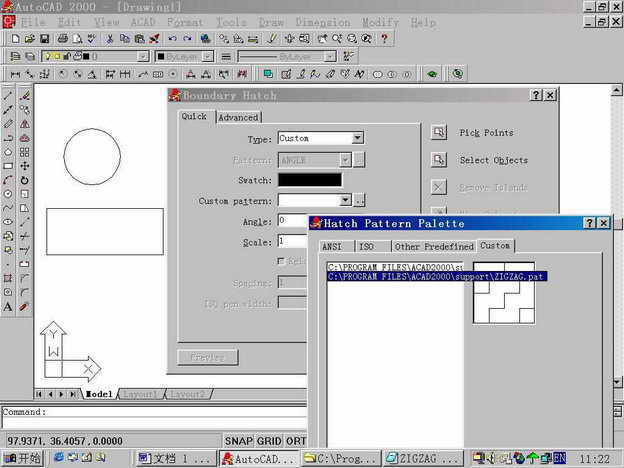

2.打开AUTOCAD2000进行填充操作，如图1、图2。
填充完成，如若填充其他自定义的图案可仿照此法操作。
杨峰 奖金：50元
下期问题
问题一：AutoCAD2004版制作的电子版在AutoCAD2002版中无法应用(显示:此图形文件由不兼容的版本创建)如何解决？
奖金：40元
问题二：CAD的命令行(COMMAND)不见了怎么办？经常会出现这样的问题，由于不知道解决的办法，如重装CAD又显得麻烦，请问应如何找回？
奖金：30元
问题三：在CAD中新建多个图层后，只要所有图层使用过一次，即使将所有图层颜色都设定为单一的默认层颜色，要删除已建的任何一层都无法删除，这该怎么办？
奖金：50元
运指如飞

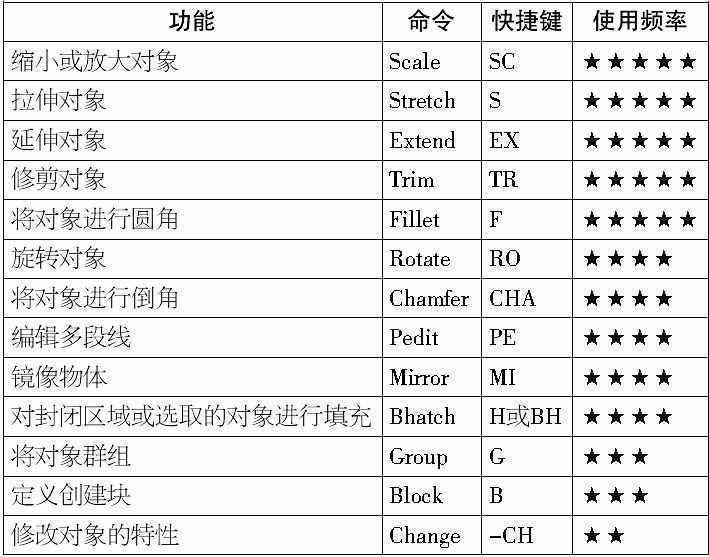

上次我们介绍了在AutoCAD中二维绘图的一些绘制及创建命令的快捷键。这期我们将介绍AutoCAD中二维编辑修改命令的常用快捷键。今后我们还将陆续介绍AutoCAD尺寸标注的常用快捷键以及它们的使用技巧。
