　　在Windows系列操作系统下，有很多优秀的CAD软件。那么Linux操作系统下有没有什么简单易用的CAD软件呢？当然有。RibbonSoft为我们提供了一种非常简单实用的CAD软件──QCad。

　　我们可以从它的官方网站上得到它的最新版本2.0.2.0(Demo版)试用一下。下载地址：

　　http://www.ribbonsoft.com/archives/qcad/qcad-2.0.3.1-1-demo.linux.x86.tar.gz

　　QCad是一种二维CAD软件。我们可以使用它绘制机械图纸、建筑图纸等。

　　从官方网站上下载到的是一个压缩包。这个版本不需要安装，只需解压即可，因此不必进入root账号，只需在你的账号权限范围内新建一个目录，并将它解压到刚刚建立的目录中。我是在KDE下的Konqueror中进行操作的，你也可以在GNOME下进行，还可以在终端下用命令行方式操作：

　　tar –xzvf qcad-2.0.3.1-1-demo.linux.x86.tar.gz

　　解压后进入QCad的目录，在目录里可以看到qcad_demo这个文件。这是一个Linux操作系统下的可执行文件。双击(根据你的X设置不同，也可能是单击)运行它。也可以在桌面上为它建立一个“快捷方式”，以后就可以在桌面上直接运行它了。

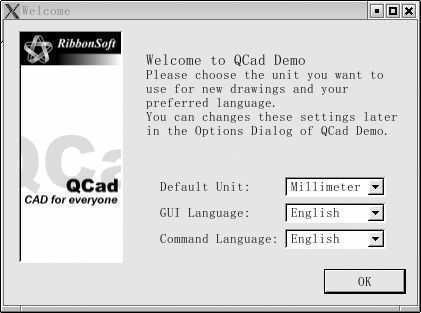

　　第一次运行时要设置一些参数(图1)：

　　缺省的绘图单位──如果是机械制图一般选择毫米为绘图单位。

　　余下的两项是语言设置。目前有英语、匈牙利语、法语、意大利语、德语、希腊语、捷克语、斯洛伐克语、俄语、荷兰语，遗憾的是目前还没有咱们中文版的。但是不要紧，因为QCad是遵守GPL公约的软件，因此我们可以遵照GPL公约对其源代码进行汉化，那样的话，中文版的出现只是一个时间的问题。现在就都设置成英文，暂时用一下英文版的吧^_^。

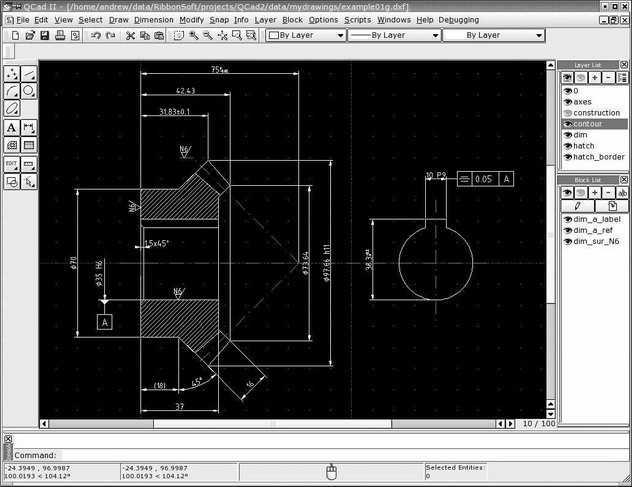

　　QCad具有非常直观的用户界面。对于用惯了CAXA、AutoCAD的用户来说，不用专门学习就可以直接上手了(图2)！

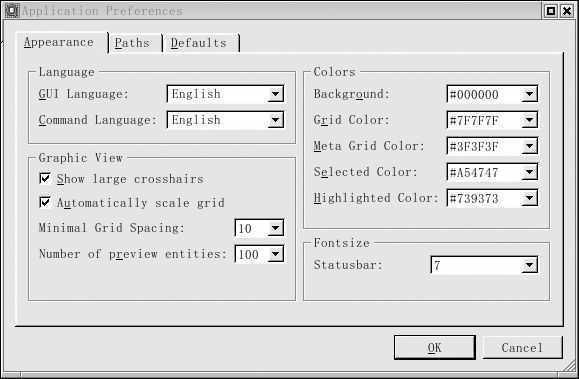

　　如果第一次运行时设置不理想，还可以在Edit菜单下选择“Application Preferences…”项，在弹出的“Application Preferences”对话框(图3)中进行设置。多数参数都可以在这个对话框中设置。

　　现在，Linux下的CAD工具软件已经准备好了，其余的就看各位设计者如何利用它充分展示自己的才华了。
