CAD大考场(35)
软件世界
上期考题
如何解决打印时替代填充的斜线太稀的问题

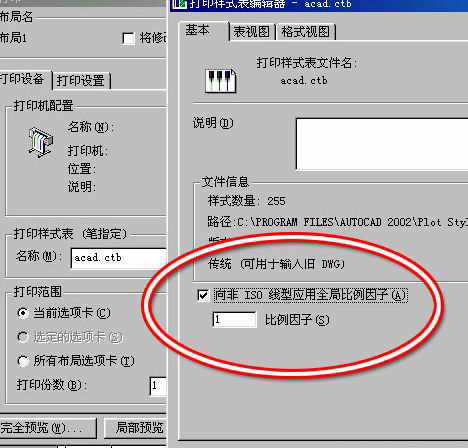

这个问题在.ctb的设置中可以调节，在其中有一个选项──编辑.ctb里“基本”的选项最下边有一个“向非ISO线型应用全局比例因子”选项，前面有一个可调的值从0.01～10(如图)。调整这个值应该可以实现。
还有就是对对象填充时，在边界图案填充中选中图案填充项，将该项中比例这一栏的数值改小些,默认值为1。可取为小数如零点几，然后按确定后，回到打印编辑即可预览到该填充的斜线变密了。
对于这种实体填充的方法进行打印，笔者推荐用bhatch填充的方式，修改起来方便，易于操作，比例可调整而且填充样式很多，用bhatch一样可以打印出来彩色的表现效果。优点是易于修改，线条清晰，技术与表现的最好结合，而用Photoshop处理过的CAD就比较模糊，是一种纯粹的表现图了，修改起来还要先修改CAD然后再导入Photoshop里修改，比较麻烦。
Quanxin 奖金：40元
给几千个桩点顺序编号，有什么简单方法
用阵列的方式建立好柱子之后想标序号，最好的办法就是把柱子定义成块，然后编一个lisp程序自动给柱子编写序号。目前在CAD里笔者还没有发现更好的办法。但是在天正CAD里有专门给轴网标序号的命令就是用lisp程序编写的。
还可以尝试以下几种方法：
1.借用天正的自动编排轴号的功能，先用阵列画出与柱子等距离的轴线，再选取轴网柱子/两点轴标，自动为轴线排号，然后再删掉多余的轴线、尺寸线、圆等就行了。
2.利用Excel的自动填充功能，先打开Excel，选取格式/列/列宽，这时的单位为磅，输入柱子之间的距离,再利用编辑/填充/序列自动排好编号，然后选取填充范围内的编号复制，再到CAD中选“编辑→选择性粘贴”，粘贴为CAD图元就自动排好了。
3.利用CAD二次开发技术编程解决。
黎海波 Quanxin 奖金：30元
怎样才能打印出三维消隐图
在AutoCAD2000版本或更高版本中要打印三维消隐图时，不再像AutoCAD R14版本直接用“消隐”、“打印”就可以了。AutoCAD2000版本中增了布局功能，在布局中打印三维消隐图可以用MVIEW命令来实现。步骤是：首先新建一个你所需要打印的布局，在命令行内输入MVIEW命令回车，在命令提示下再输入H回车，即消隐出图。在随后的提示行内输入ON确定，即打开消隐功能。然后提示选择对象，选择你要消隐的视口对象即可完成操作，下面就可以打印出图了。
朱伟 奖金：50元
下期考题
考题一：在AutoCAD2000简体中文版中插入块时，在其属性提示下如果输入英文字符时，可以正常显示，而当在其属性提示下输入中文字符时，则不可正常显示，在屏幕上只显示一连串的“？”。如：在标题栏的签名栏内输入中文名字时，则不能正常显示。请问：如何才能在其属性提示下直接输入中文标志值？
奖金：50元
考题二：在AutoCAD中进行图案填充的时候，有时找不到满意的图案。如何自己设计填充图案，并把它放到“填充图案控制板”的“自定义”选项卡中？
奖金：40元
