经验交流苑(35)：AutoCAD中的两种三维建模方式
软件世界
在多数设计师眼中，AutoCAD只能进行平面图绘制。事实上，AutoCAD的三维功能是比较完善的。对于工程设计人员来讲，特别是对于没有学过工程制图的人来讲，理解复杂的平面三视图是一件比较麻烦的事情。所以在平面纸张上直接绘制零件的三维模型显得非常必要。
我是高级工程师和讲师，多年从事AutoCAD的教学、应用与开发工作。编写出版了很多有关CAD的书籍，在三维建模方面积累了一些经验，现将AutoCAD中两种建模方式写出来与大家讨论。
通过正等轴测图绘制三维模型
在AutoCAD中，通过正等轴测图绘制三维模型的方法已经有相当长的历史了，它是一种不需要理解三维建模工具就可以表现三维状态的方法，即通过平面工具绘制三维模型。显然，一旦绘制出模型的三维状态，那么观察者在理解工程师所设计的零件模型时将变得更加容易。

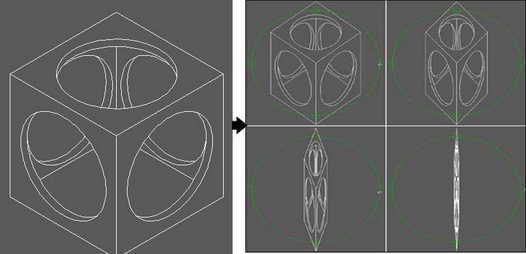

如图1所示的三维造型，实际上是一张平面图，在变换角度观察时，我们可以看到平面效果。接下来给大家简单介绍下平面图的绘制方法。

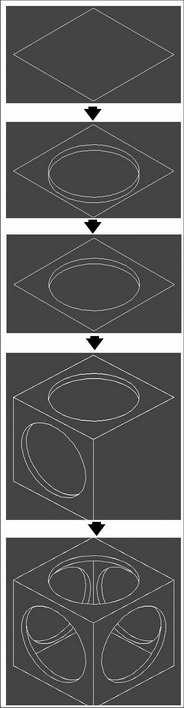

绘制的过程见图2所示。
首先键入Snap回车(执行捕捉命令)，键入S回车(设置类型)，键入I回车(设置等轴测图捕捉)，回车(使用缺省设置)即可。
在绘制顶面图时，按下“Ctrl+E”，鼠标的图标将发生变化，打开Ortho正交捕捉，鼠标将被锁定在与顶面图线条平行的线条上。绘制顶面图造型并修剪。
键入EL回车(执行椭圆命令)，键入I回车(设置等轴测绘制)，绘制椭圆，修剪椭圆。
同样在绘制左面图时，再次按下“Ctrl+E”，鼠标的图标将再次发生变化，在正交捕捉Ortho仍然被打开时，鼠标将被锁定在与左面图线条平行的线条上。绘制左面图造型并修剪，用同样的方法绘制椭圆并修剪。
再次按下“Ctrl+E”，即可切换到右面图绘制状态，鼠标的图标将变为新的状态。用同样的方法绘制右面图造型并修剪。
点评：从现在看来还有相当多的人在使用以上的方法进行三维模型绘制，实际上这种技术已经比较落后了。接下来让我们看一看另一种绘制三维模型的方法。
通过三维建模的工具建立模型
AutoCAD的三维操作属于实体Solid操作，它不同于其他软件中所使用的Surface、NURBS、Mesh等建模方法。当然也正是因为它的实体操作，使得AutoCAD的三维建模方法具有独特的优点，例如准确、快速、直观、对计算机要求不高，当然文件也相对较小。所以AutoCAD软件特别适合用来建立各种建筑模型、机械模型、产品模型和家具模型等。
同样，绘制三维零件，当然也可以使用三维建模工具进行，那将会使你感觉到前所未有的直观、方便和快速，因为绘制的图形本身就是三维模型，而非一张简单的平面图形(图3)。

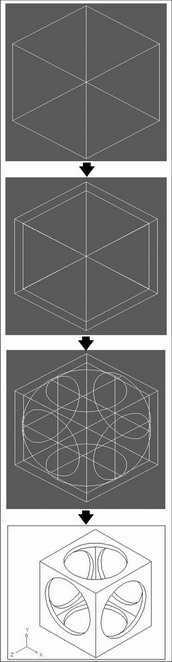

绘制过程见图4。
首先绘制方块：键入Box回车(执行方块命令)，点击一点，键入@500，500，500回车(设置方块的大小)，键入Solidedit(执行实体编辑命令)，键入B回车(选择操作选项)，键入S回车(选择壳体操作选项)，选择方块，键入30回车(给定壳体厚度)，回车结束壳体操作，再回车结束命令操作。
在不同视图绘制圆柱，使用布尔减操作，用方块减去圆柱，键入Layout(执行布局命令)，键入S回车(设置布局)，回车(进入缺省布局Layout1)，进入图纸空间，键入Mspace回车(进入模型空间)。
在模型空间中键入Solprof回车(执行提取轮廓命令)，选择零件模型，回车(结束选择)，回车(使用隐藏线)，回车(建立轮廓图层)，回车(删除三角形边界线)。AutoCAD自动建立两个图层，PV层和PH层。关闭或冷冻0层和PH层，得到模型轮廓。
可以变换观察角度，重复提取轮廓命令即可得到不同角度的零件状态。
点评：这种方法建立的模型才是真正的三维模型。目前也是比较先进的技术。通过这种方法可以绘制你想要的复杂三维模型，就像在3D软件中绘制的一样。
