巧妙绘制规律图形
软件世界

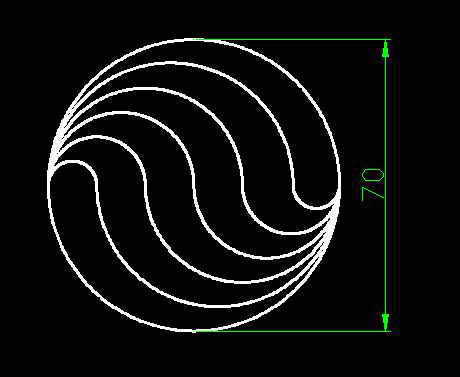

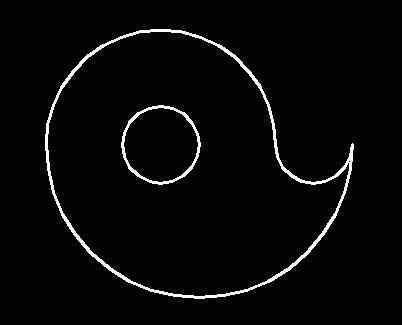

在AutoCAD中绘制一些园林造型设计时，经常会碰到一些规律图形，如图1。由于这些图形的各段圆弧的半径或直径非常难计算，所以绘制起来就比较麻烦。有没有什么简单的方法？其实，仔细分析下面的图，还是可以找出其中的某些隐含规律，完全不需要通过计算的方法去“硬”画，而且方法也不是很复杂。我便介绍了两种不同的画法。
方法一：利用多段线绘制
观察图1可以看出这些半径不等的圆弧其实是连续曲线，如果利用多段线命令绘制，那么只需要调用一次命令即可完成。当然这当中需要手工输入相应的命令参数，步骤稍麻烦一些，不注意的话可能会出错。
第1步：定数等分
以70为长度画一条水平直线，然后从“格式”菜单下打开“点样式”对话框，选择一种比较清晰的点样式，例如这里选择“×”，然后对这条水平直线进行定数等分(“绘图→点→定数等分”)，等分数为6。
通过图形分析可知，这些半圆弧之间其实是有一定的尺寸联系，即每段圆弧的半径值呈等比数列的关系，以图形的上面半部分为例，自左至右各段圆弧的半径值之比依次是1∶2∶3∶4∶5∶6，因此取等分点为6，这样定位时就方便多了。
第2步：画第一段圆弧
调用画多段线命令(或者输入pl)，首先指定最左侧的端点为起点，提示指定下一个点时，输入“a”，表示画圆弧，然后输入“d”指定圆弧的起点切向，注意应该选择Y轴的正方向，然后就可以指定端点，现在画出的是左侧的第一段半圆弧。

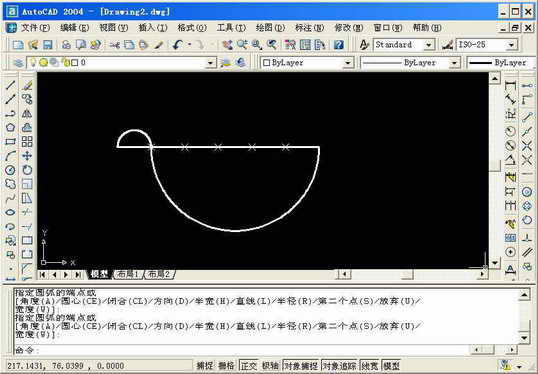

接下来，直接选择水平直线最右侧的节点为圆弧端点，就可以画出与之相连的下方半圆弧，效果如图2所示。
第3步：画第二段圆弧

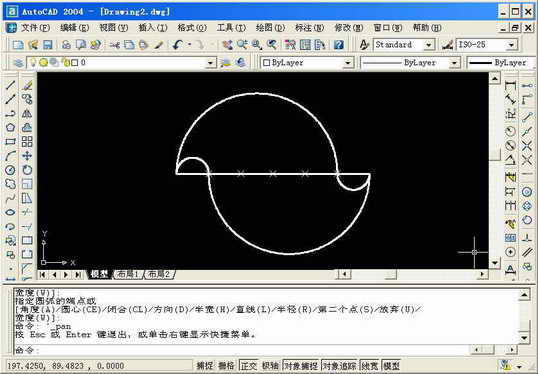

现在，我们以上一段圆弧的端点为新圆弧的起点，继续输入“d”指定圆弧的起点切向，注意此时应该选择Y轴的负方向，画出下方最右侧的小半圆，接着再画出与之相连的上方半圆弧(见图3)。
第4步：画出其他圆弧
接下来，按照同样的方法画出其他各段圆弧。注意，每画新的圆弧时，都应该使用“d”参数重置起点切向。 最后，删除开始时画出的那条水平直线和等分点，整个图形就完成了。
方法二：利用比例缩放绘制
前面已经说过，自左至右各段圆弧的半径值之比依次是1∶2∶3∶4∶5∶6，因此我们可以利用夹点编辑的多重比例缩放功能进行绘制。

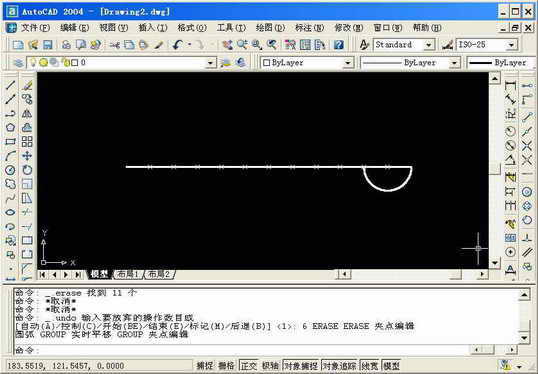

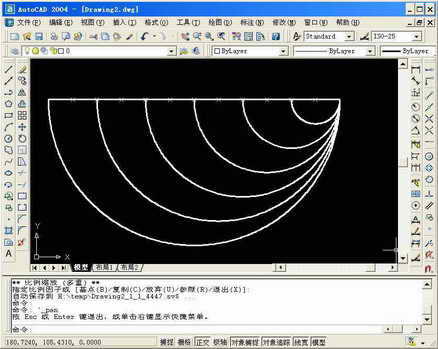

首先，还是需要绘制出70长的水平直线，对它进行定数等分，注意等分数取12；接下来，使用“起点、端点、方向”绘制出下半部分的最右侧那段半圆弧，如图4所示；接着用光标拾取这段圆弧使之醒目显示，单击最右侧的夹点，然后从右键菜单中选择“缩放(L)”命令(注意正确的步骤是先左击，然后右击)，此时会进入多重比例缩放模式，再输入“c”进行复制，连续指定比例因子为2、3、4、5、6，即可画出下半部分的图形(见图5所示)。
然后，使用“起点、端点、方向”绘制出上半部分的最左侧那段半圆弧，再选择最左侧的夹点，仍旧按照比例缩放的方法画出上半部分的图形，最后删除事先画出的那条水平直线，一切就OK了。
两种不同的绘制方法，你觉得哪一种更简单呢？
