R9550显卡的散热改造
硬件周刊
前段时间，笔者购买了市场反应非常好的一款显卡，它就是ATi的超频健将──Radeon 9550显卡。对它进行超频的文章不少，所以笔者在这里也就不再赘述。本文主要针对超频后的显卡散热改造进行介绍，让大家在炎炎夏日里，不至于因为显卡的超频而导致系统出现不稳定的状况。
显卡介绍
笔者所购买的显卡采用了巨大铝制散热片覆盖的被动式散热方式(图1)，所采用的显存颗粒是4纳秒产品，容量为128MB，实际运行频率为400MHz。
散热改造
笔者先前曾经采用过破解驱动程序的方法进行超频。发现这款显卡在超频后确实可以轻松达到甚至超过R9600标准版的水平，但散热片在超频后也变得愈加烫手。由于显卡采用的是被动式散热，本来以为超频到如此水平之后，散热片的温度比较高是很正常的事情。但再进行更高程度的超频后，就发现显卡运行3DMarK2001SE时出现死机状况。被动式的散热条件显然无法解决大幅度超频所带来的热量增加问题，加装风扇改造为主动式散热是不可回避的解决方案。
1.拆卸散热片

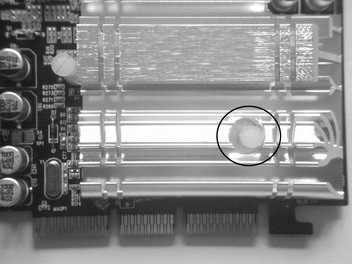

现在的主流显卡大多采用弹簧卡子和双面胶固定散热片。在这块显卡的散热片正面可以看到两个白色的圆形塑料柱，这两个圆柱就是固定散热片的弹簧卡子。翻到显卡的背面，用手指捏紧并向下挤压弹簧卡子在显卡背面的一端，显卡的散热片就可以顺利拆卸下来。这款显卡有点特殊，除弹簧卡子之外，还有两个双面胶粘连固定着显卡的散热片(图2)。而这两个双面胶在散热片合上的时候，部分盖在显存颗粒上。怪不得在先前的超频过程中，显存只能在标准频率的基础上小幅提升，估计是双面胶在一定程度上影响了显存颗粒的散热。笔者用小刀把“多余”的部分“干掉”，显存的散热自然也就没有问题了。接着再将导热硅脂涂抹到显卡核心部位，核心及显存散热条件的改善就算完成了。
2.加固散热片

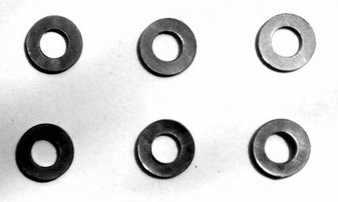

以笔者的感觉来判断，固定散热片的弹簧卡子在力度上还不够，散热片和显示核心接触并不紧密。主要还是显卡及散热片的厚度不大，导致卡子内的弹簧无法充分压缩。于是笔者使用了刚好适合于弹簧卡子大小的螺丝垫(图3)，每个弹簧卡子上面加上三个螺丝垫，并按照拆卸散热片的逆顺序，把散热片重新安装在显卡上。这样显卡核心就可以与散热片充分接触，热量的传导自然也就有所改善了。
3.加装风扇

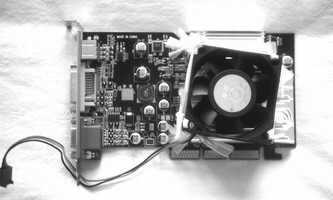

接下来就到了加装显卡风扇的步骤了。由于这块显卡的散热片很难拧入螺丝，并且笔者还担心因此而失去产品的质保，所以决定用朋友推荐的方法来实现风扇的安装。其实就是用比较坚韧的玻璃绳先给散热片来个“五花大绑”，然后再从散热片上引出四条线穿过CPU风扇的四个安装孔，并再次给风扇来个“五花大绑”也就OK啦(图4)！笔者所采用的是九州风神的一款CPU风扇，出风量绝对是可以信赖的，只是噪音有点大。最后再利用市场上卖的显卡风扇，把风扇拆下，将带有导热双面胶的散热片粘在显存颗粒上为显存散热(图5)，显卡的散热改造就算彻底完成了。
改造效果
笔者在网上找来了ATiFLASH和128MB显存容量的Radeon 9600标准版BIOS文件，轻车熟路地进行刷新。由于有了良好的散热保证，显卡超频幅度比破解驱动程序时的超频幅度还要大些，显存/核心频率分别达到了530MHz/430MHz，性能直逼Radeon 9600PRO。
